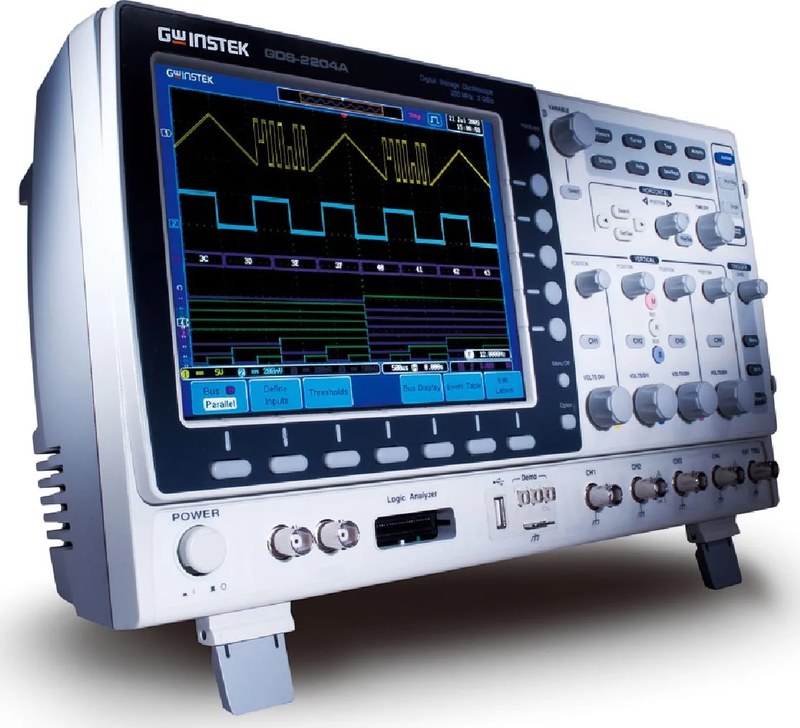

Цифровой осциллограф GW Instek GDS-2204A — четырехканальная регистрация электрических сигналов
Испытания электронной аппаратуры требуют одновременного наблюдения нескольких сигналов. Особенно важна такая возможность при анализе цифровых интерфейсов, импульсных преобразователей и многоканальных систем управления. GW Instek GDS-2204A представляет собой стационарный цифровой осциллограф, оснащенный четырьмя аналоговыми измерительными каналами. Модель предназначена для исследования формы сигнала, временных характеристик импульсов и взаимосвязи электрических процессов в разных частях электронной схемы.
Технические характеристики
Подтвержденные параметры GDS-2204A:
- производитель — GW Instek,
- категория — цифровой запоминающий осциллограф,
- серия — GDS-2000A,
- модель — GDS-2204A,
- количество аналоговых каналов — 4,
- полоса пропускания — 200 МГц,
- максимальная частота дискретизации — 2 Гвыб/с,
- глубина памяти — 2 млн точек,
- вертикальное разрешение — 8 бит,
- минимальная чувствительность — 1 мВ/дел,
- цифровой экран — цветной LCD,
- интерфейс подключения — USB,
- технология отображения — Visual Persistence Oscilloscope.
Конструкция и обработка сигналов
Осциллограф содержит четыре измерительных тракта, схему запуска, цифровые преобразователи и внутреннюю память. При подключении пробника электрический сигнал поступает на входной усилитель соответствующего канала. После преобразования в цифровые отсчеты он записывается в память прибора. На основании зарегистрированных данных формируется осциллограмма. Ее можно исследовать с помощью измерительных курсоров, автоматических функций и математической обработки. Четыре канала позволяют одновременно наблюдать сигналы нескольких электронных компонентов. Например, можно сопоставлять управляющие импульсы, выходное напряжение источника питания и реакцию исполнительной схемы. Технология Visual Persistence предназначена для представления повторяющихся и кратковременных изменений формы сигнала. Отдельные режимы позволяют исследовать последовательность импульсов и временные интервалы между событиями. Максимальная частота дискретизации зависит от конфигурации активных каналов. Поэтому при многоканальной регистрации необходимо учитывать фактический режим измерения.
Области применения
Осциллограф используется в электронной диагностике:
- разработка электронных устройств,
- импульсные преобразователи,
- управляющие контроллеры,
- источники питания,
- промышленные платы управления,
- цифровые интерфейсы,
- электротехнические лаборатории,
- производственные испытательные стенды,
- проверка генераторов сигналов.
Компания «Олниса» осуществляет поставки осциллографов GW Instek для промышленных предприятий и технических лабораторий. В ассортимент входят цифровые измерители сигналов, лабораторные приборы и оборудование исследования электронной аппаратуры. GDS-2204A применяется при регистрации высокочастотных процессов в электронных системах. Компания «Олниса» поставляет профессиональное измерительное оборудование для производственных испытаний и электротехнических комплексов.
Преимущества
Основные эксплуатационные достоинства:
- одновременная регистрация четырех сигналов,
- высокая полоса пропускания,
- цифровое сохранение осциллограмм,
- поддержка автоматических измерений,
- визуализация повторяющихся импульсов,
- возможность математической обработки,
- цветной экран,
- USB-подключение,
- удобство лабораторной диагностики.
Таким образом, GW Instek GDS-2204A представляет собой четырехканальный цифровой осциллограф с полосой пропускания 200 МГц. Прибор используется для исследования электрических сигналов, импульсных процессов и электронных устройств. Компания «Олниса» поставляет осциллографы GW Instek для промышленных предприятий. Лабораторная измерительная аппаратура входит в ассортимент продукции компании.
