Калибратор Fluke 718Ex 100G со встроенным насосом для измерения и создания давления
Fluke 718Ex 100G — переносной калибратор давления для проверки и настройки датчиков, преобразователей и реле давления. Он совмещает внутренний датчик, ручной насос для создания давления и разрежения, а также вход для измерения постоянного тока. Это позволяет на месте сравнивать давление с выходным сигналом прибора, в том числе в потенциально взрывоопасных зонах при соблюдении условий допуска.
Технические характеристики
Прибор применяют для проверки давления и одновременного контроля аналогового токового сигнала. Такая комбинация полезна при обслуживании контуров, где передатчик преобразует давление в ток, например 4–20 мА: калибратор формирует испытательное давление и показывает фактический ток на выходе проверяемого устройства. Основные параметры Fluke 718Ex 100G:
- Диапазон внутреннего датчика: от −12 до 100 psi, или приблизительно от −82,7 до 690 кПа,
- Разрешение измерения давления: 0,01 psi, или 0,01 кПа,
- Точность измерения давления: ±0,05 % полной шкалы,
- Диапазон измерения постоянного тока: от 0 до 24 мА,
- Разрешение измерения тока: 0,001 мА,
- Точность измерения тока: ±0,02 % показания ±2 единицы младшего разряда,
- Допустимая перегрузка встроенного датчика: до двух верхних пределов диапазона,
- Рабочая температура: от −10 до +55 C,
- Габариты с защитным чехлом: 216 × 94 × 66 мм,
- Масса с защитным чехлом: около 992 г,
- Питание: одна щелочная батарея 9 В, ресурс — ориентировочно от 4 до 20 часов в зависимости от режима.
Для измерения давления доступны единицы psi, кПа, bar, mbar, кгс/см2, мм рт. ст., дюймы ртутного столба и столбы воды при заданных температурах. Это облегчает сопоставление показаний с документацией датчика или технологической установки.
Конструкция и принцип работы

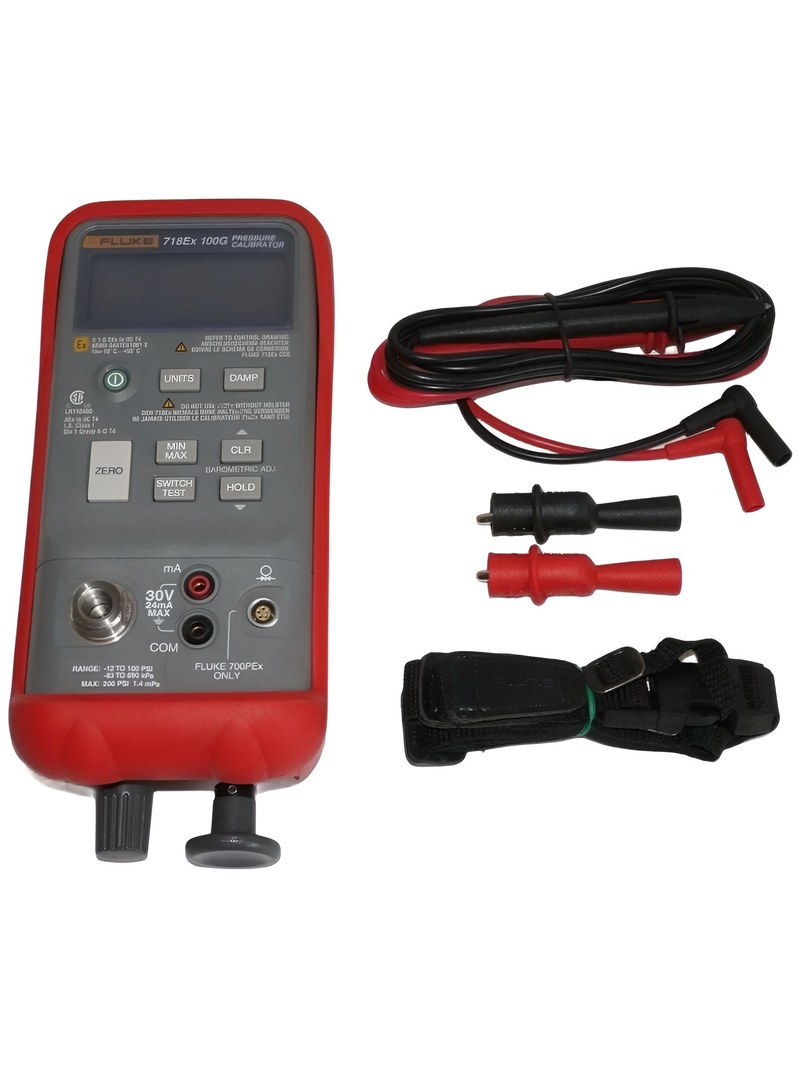

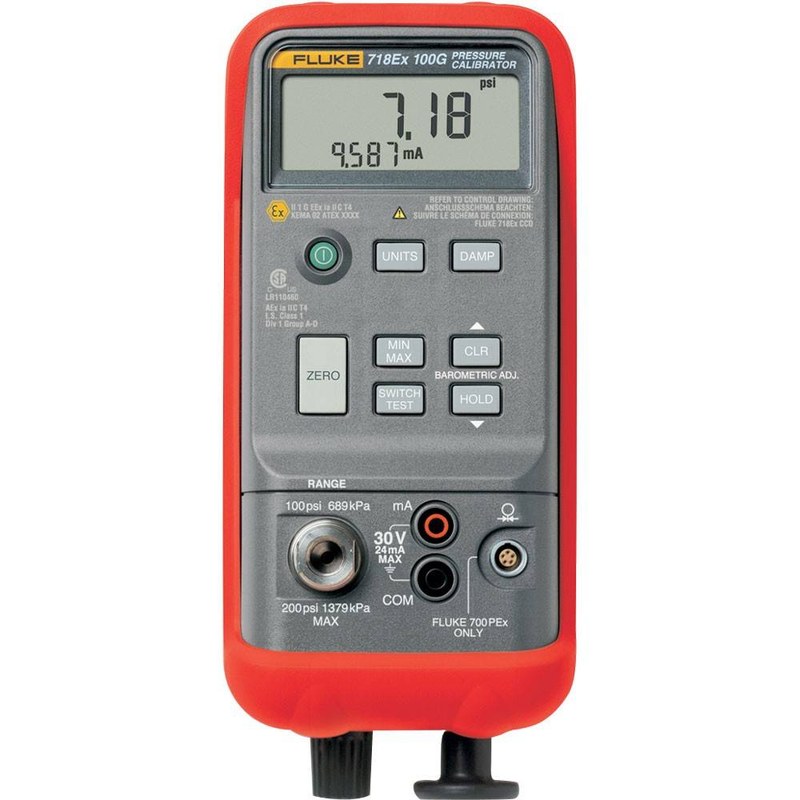

Компоновка Fluke 718Ex 100G объединяет измерительный блок и средства создания давления. Оператор подключает прибор к проверяемой системе, задаёт давление ручным насосом и оценивает показания встроенного дисплея и токовый выход проверяемого устройства. Основные элементы прибора выполняют следующие функции:
- Встроенный датчик измеряет давление на основном входе с резьбовым соединением 1/8 дюйма NPT,
- Ручной насос создаёт давление или разрежение без внешнего источника,
- Регулятор точной настройки позволяет плавно корректировать давление после его предварительной установки насосом,
- Клапан сброса снижает давление в линии и помогает безопасно отсоединить прибор,
- Токовые гнёзда предназначены для измерения выходного сигнала проверяемого устройства,
- Вход с разъёмом LEMO подключает внешний модуль Fluke для измерения давления в диапазоне, определяемом этим модулем,
- Жидкокристаллический дисплей отображает давление и ток; предусмотрены функции фиксации показаний, просмотра минимума и максимума, обнуления и сглаживания.
При проверке преобразователя оператор подаёт давление насосом, фиксирует его значение и сравнивает с выходным током. Измерения в нескольких точках позволяют оценить соответствие сигнала заданной характеристике прибора. Для испытания реле давления создают давление до изменения состояния контактов, а затем фиксируют порог срабатывания и обратный порог при снижении давления. Встроенная функция проверки реле упрощает такую процедуру.
Подключение и эксплуатация
Перед работой калибратор присоединяют к проверяемому прибору через штуцер NPT 1/8 дюйма. Подключение должно быть герметичным: утечки в соединениях и шлангах влияют на устойчивость показаний и затрудняют поддержание заданного давления. Для контроля токового выхода используют измерительные провода и токовые входы прибора. Практическая последовательность проверки включает подготовку соединений, обнуление показаний при необходимости, создание требуемого давления, снятие показаний и постепенный сброс давления после завершения измерений. Насос используют для грубой подачи, а регулятор — для небольших корректировок. При работе с реле фиксируют давление переключения как при повышении, так и при снижении давления. При эксплуатации учитывают несколько ограничений:
- Для внутреннего датчика применяют только газы, совместимые с прибором; коррозионные газы использовать нельзя,
- Максимальное рабочее давление не должно превышать верхний предел диапазона; допустимая перегрузка не является рабочим режимом,
- При подключении к токовой цепи проверяют схему измерения и полярность,
- Результаты измерений сопоставляют с точностью калибратора и допустимыми отклонениями проверяемого прибора,
- Работы во взрывоопасной зоне проводят только при соответствии маркировки оборудования условиям этой зоны.
Корпус прибора помещён в защитный чехол. Для исполнения указаны маркировка ATEX II 1G Ex ia IIC T4 и соответствие CSA для искробезопасного применения в Class I, Division 1, Groups A–D, T4. Эти обозначения определяют условия применения прибора и должны учитываться вместе с требованиями объекта и действующими правилами безопасности.
Применение в промышленности
Fluke 718Ex 100G используют при техническом обслуживании контрольно-измерительных контуров, где требуется проверить давление и связанный с ним электрический сигнал. Переносной формат и встроенный насос позволяют проводить такие операции непосредственно на оборудовании, не подготавливая отдельный стенд для создания давления. Прибор подходит для проверки преобразователей давления, датчиков, манометров и реле в системах автоматизации технологических установок. Исполнение с искробезопасной маркировкой применяют на объектах, где оборудование должно соответствовать установленным требованиям для потенциально взрывоопасной атмосферы. Если встроенного диапазона недостаточно, измерение можно выполнять через совместимый внешний модуль давления; его диапазон и метрологические параметры зависят от конкретного модуля.
Таким образом, Fluke 718Ex 100G объединяет измерение давления, его ручное создание и контроль токового сигнала в одном переносном приборе. Диапазон до 100 psi, разрешение 0,01 psi, измерение тока до 24 мА и функция проверки реле делают его практичным инструментом для обслуживания приборов давления. Искробезопасное исполнение расширяет возможности работы на промышленных объектах, где это допускают маркировка и условия применения. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены приборы и средства контроля для производственных систем и технических подразделений. «Олниса» поставляет оборудование для промышленных предприятий, включая контрольно-измерительные приборы и калибраторы.
