Мультиметр Fluke 17B MAX: точность измерений и надежность в эксплуатации

Fluke 17B MAX — переносной цифровой мультиметр для проверки электрических цепей и компонентов. Он измеряет постоянное и переменное напряжение и ток, сопротивление, ёмкость, частоту, коэффициент заполнения импульсов и температуру. Прибор применяют при обслуживании электроустановок, производственного оборудования и систем автоматики, когда нужно оперативно проверить параметры цепи и обнаружить неисправность. Модель рассчитана на работу с цепями категории CAT III до 600 В относительно земли. Помимо стандартных измерительных функций, в ней предусмотрены режимы фиксации показаний, измерения минимального и максимального значений, относительных измерений, а также звуковая и световая сигнализация ошибочного подключения щупов к токовым входам.

Измерительные возможности

Мультиметр позволяет выполнять электрические измерения без отдельного прибора для каждого типа параметра. Это упрощает первичную диагностику кабельных линий, источников питания, электродвигателей, коммутационных аппаратов и электронных узлов. Частотные и температурные функции расширяют возможности модели по сравнению с мультиметрами, предназначенными только для измерения основных электрических величин. К основным функциям Fluke 17B MAX относятся:

• измерение постоянного и переменного напряжения до 1000 В с выбором диапазонов от 6 В;
• измерение постоянного и переменного тока в диапазонах до 10 А, включая микроамперные и миллиамперные диапазоны;
• измерение сопротивления от 400 Ом до 40 МОм;
• проверка электрической непрерывности цепи со звуковым сигналом при сопротивлении около 70 Ом и ниже;
• проверка диодов с индикацией прямого падения напряжения;
• измерение ёмкости от 40 нФ до 2000 мкФ;
• измерение частоты в диапазоне от 10 Гц до 100 кГц и коэффициента заполнения импульсов от 1 до 99 %;
• измерение температуры термопарой типа K в пределах от −55 до 400 C.

Точность зависит от выбранной функции и диапазона. Например, для постоянного напряжения указана базовая точность ±(0,5 % показания + 3 единицы младшего разряда), для переменного — ±(1,0 % + 3). Для переменного напряжения рабочая полоса составляет 40–500 Гц, а для переменного тока — 40–400 Гц. Производитель указывает точность при температуре 18–28 C и относительной влажности 0–75 %. У дисплея разрешение 6000 отсчётов, обновление показаний — три раза в секунду.

Конструкция и органы управления

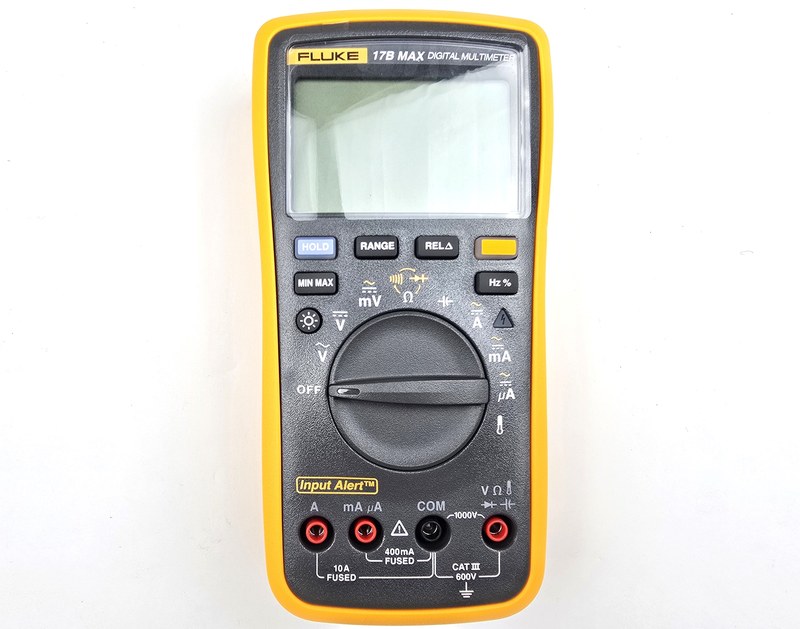

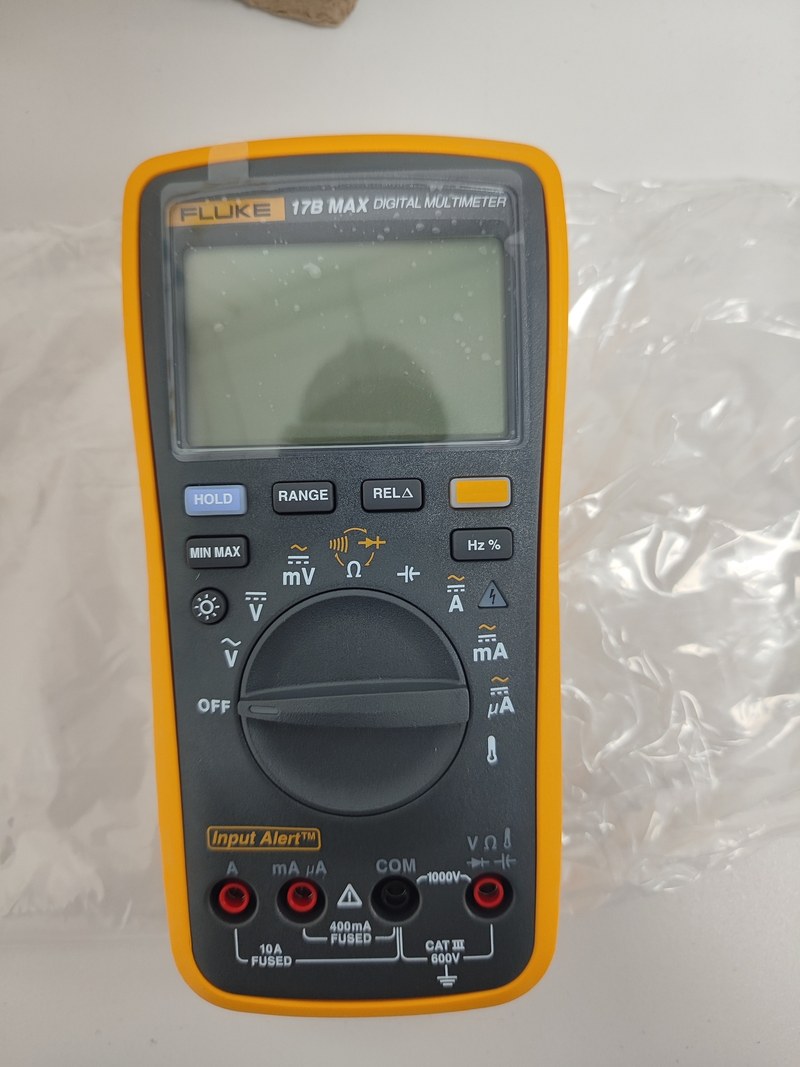

Корпус прибора выполнен в портативном формате. На лицевой панели расположены жидкокристаллический дисплей, поворотный переключатель режимов, кнопки управления и измерительные гнёзда. Переключатель задаёт тип измеряемой величины, а кнопки используются для смены переменного и постоянного режимов, выбора диапазона и включения дополнительных функций. В измерительной схеме предусмотрены отдельные входы для напряжения и большинства измерительных операций, общего провода COM и измерения тока. Для токовых измерений используются соответствующие гнёзда с предохранительной защитой. Входы рассчитаны на измерение напряжения до 1000 В между гнёздами V и COM, однако максимальное напряжение между любым входом и землёй ограничено 600 В. К конструктивным и функциональным элементам прибора относятся:

• жидкокристаллический дисплей с подсветкой и индикацией режима измерения;
• поворотный переключатель для выбора электрической величины;
• гнёзда COM, V и отдельные токовые входы;
• предохранители токовых цепей на 440 мА и 11 А с номинальным напряжением 1000 В;
• звуковая и световая сигнализация Input AlertTM при ошибочном положении щупов;
• индикатор опасного напряжения, который срабатывает при обнаружении напряжения от 30 В или индикации перегрузки;
• питание от двух батарей AA.

Габариты корпуса составляют 183 × 91 × 49,5 мм, масса — 455 г. Степень защиты оболочки — IP40. Время работы от батарей заявлено не менее 500 часов. Рабочая температура окружающей среды — от 0 до 40 C, температура хранения — от −30 до 60 C.

Принципы и режимы работы

При измерении мультиметр преобразует сигнал, поступающий через щупы, в цифровое значение и отображает его на экране. Пользователь выбирает функцию переключателем, подключает щупы к соответствующим входам и затем касается ими контрольных точек цепи. В режимах с несколькими диапазонами прибор обычно выбирает диапазон автоматически; при необходимости его можно установить вручную. Для измерения напряжения щупы подключают параллельно проверяемому участку. При измерении тока цепь предварительно размыкают, а мультиметр включают последовательно в измеряемую ветвь. Сопротивление, непрерывность, ёмкость и диоды проверяют только на обесточенной цепи; конденсаторы перед проверкой разряжают. Дополнительные режимы помогают отслеживать изменение параметров и упрощают сравнение измерений:

• Data Hold фиксирует текущее показание на дисплее;
• MIN/MAX сохраняет минимальное или максимальное зарегистрированное значение для поддерживаемых функций;
• режим относительных измерений показывает разницу между текущим результатом и сохранённым опорным значением;
• автоматический и ручной выбор диапазона позволяют приспособить индикацию к задаче;
• режимы частоты и коэффициента заполнения используются при проверке соответствующих сигналов;
• автоматическое отключение срабатывает после 20 минут бездействия, а подсветка отключается после двух минут простоя.

Мультиметр снабжён функцией Input AlertTM. Если щуп оставлен в токовом гнезде, а переключатель установлен в режим, не предназначенный для измерения тока, прибор подаёт звуковой и световой сигнал. Это предупреждение снижает риск ошибочного подключения, но не заменяет проверку выбранного режима и входов перед измерением.

Подключение и эксплуатация

Подключение зависит от измеряемой величины. Для напряжения и сопротивления красный щуп устанавливают во вход V, чёрный — в COM. Для измерения тока красный щуп перемещают в токовое гнездо, соответствующее ожидаемому диапазону. После измерения тока его следует вернуть во вход V, прежде чем переходить к проверке напряжения, сопротивления или других параметров. При работе с промышленными цепями важно учитывать категорию измерений и предельное напряжение. CAT III 600 В указывает на допустимость измерений в распределительных цепях соответствующей категории при соблюдении требований безопасности. Прибор не следует подключать к цепям с параметрами выше установленных пределов. Нельзя проводить измерение тока параллельно источнику напряжения: мультиметр в токовом режиме включают последовательно, иначе возможно короткое замыкание и повреждение предохранителя. Для достоверных измерений учитывают влияние температуры и влажности. Спецификация точности привязана к заданным условиям, а при температуре ниже 18 C или выше 28 C вводится температурный коэффициент. Степень защиты IP40 предполагает защиту от твёрдых предметов соответствующего размера, но не от воды; поэтому прибор не предназначен для эксплуатации под дождём или в условиях конденсации влаги.

Таким образом, Fluke 17B MAX объединяет основные электрические измерения с функциями частотомера и контактного термометра. Диапазоны до 1000 В, токовые измерения до 10 А, разрешение 6000 отсчётов и дополнительные режимы делают его практичным инструментом для проверки оборудования и цепей автоматики. Сигнализация ошибочного подключения, индикация опасного напряжения и предохранители токовых входов дополняют защитные функции прибора, но безопасная работа требует соблюдения пределов CAT III 600 В и правильной схемы подключения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены измерительные приборы и оборудование для производственных задач. Поставки Fluke 17B MAX позволяют предприятиям включать универсальные мультиметры в оснащение участков эксплуатации, ремонта и технического контроля.
