Цифровой мультиметр Fluke 110: особенности конструкции и преимущества эксплуатации
Fluke 110 — компактный цифровой мультиметр для измерения напряжения переменного и постоянного тока, сопротивления и проверки электрической непрерывности цепей. Он предназначен для электромонтажных и диагностических работ в жилых, коммерческих и промышленных зданиях. Истинное среднеквадратичное измерение переменного напряжения (True RMS) позволяет точнее оценивать сигналы с искажённой формой, которые могут возникать в цепях с электронными преобразователями и нелинейной нагрузкой.
Технические характеристики
Набор функций Fluke 110 ориентирован на измерения напряжения и сопротивления. В отличие от моделей, оснащённых токовым входом, этот прибор не измеряет силу тока. Поэтому для проверки токовой нагрузки требуется другое измерительное средство. Основные параметры мультиметра:
- Постоянное напряжение: диапазоны до 600,0 В, разрешение до 0,1 мВ, базовая точность ±(0,5 % показания + 2 единицы младшего разряда),
- Переменное напряжение True RMS: диапазоны до 600,0 В, разрешение до 0,1 мВ; точность ±(1,0 % + 3) при частоте от 45 до 500 Гц и ±(2,0 % + 3) от 500 Гц до 1 кГц,
- Сопротивление: измерение в диапазонах от 600 Ом до 40 МОм; точность составляет ±(0,9 % + 2) на диапазоне 600 Ом, ±(0,9 % + 1) на основных диапазонах до 6 МОм и ±(5 % + 2) на диапазоне 40 МОм,
- Проверка непрерывности: звуковой сигнал включается при сопротивлении менее 20 Ом; обнаруживаются разрывы или короткие замыкания длительностью от 500 мкс,
- Индикация: цифровой дисплей на 6000 отсчётов с обновлением 4 раза в секунду и аналоговая шкала из 33 сегментов с обновлением 32 раза в секунду,
- Максимальное напряжение между любым входом и землёй: 600 В,
- Категория безопасности: CAT III 600 В; степень загрязнения 2,
- Рабочая температура: от −10 до +50 C; температура хранения: от −40 до +60 C,
- Питание: щелочная батарея 9 В типа 6LR61; типичное время работы без подсветки — до 400 часов.
Показатели точности приведены для одного года после калибровки при температуре от 18 до 28 C и относительной влажности от 0 до 90 %. Для переменного напряжения производитель указывает True RMS, что особенно важно при измерении несинусоидальных сигналов. Характеристики и функциональность приведены для модели Fluke 110; их не следует смешивать с возможностями других приборов серии.
Конструкция и индикация

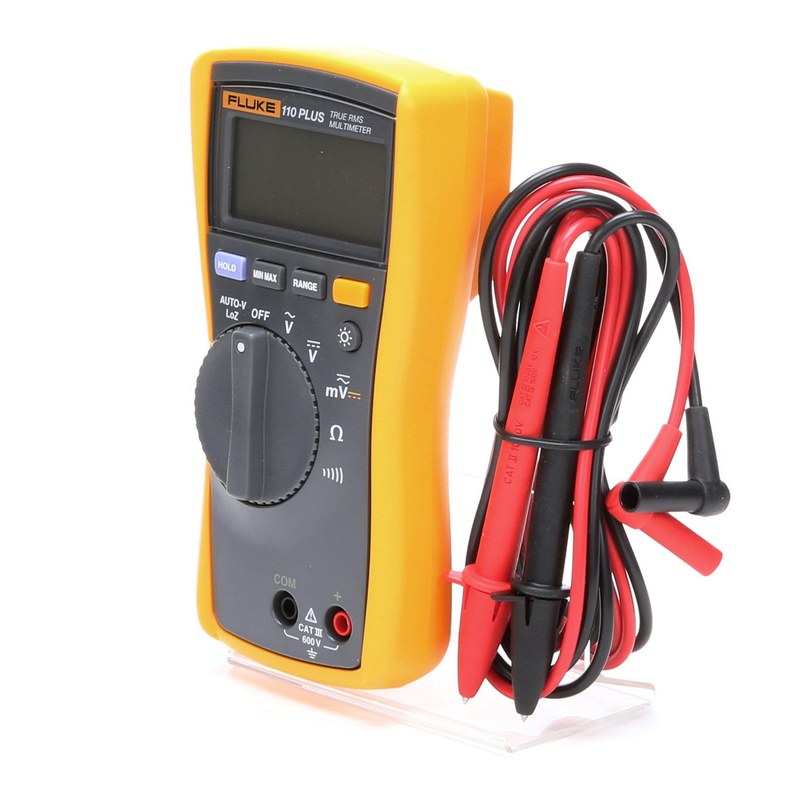

Корпус объединяет измерительную электронику, дисплей, поворотный переключатель режимов и входные гнёзда. Крупный экран с белой светодиодной подсветкой помогает считывать показания при слабом освещении. Прибор комплектуется измерительными проводами; защитный холстер предохраняет корпус от повседневных механических воздействий. Расположение входов соответствует ограниченному набору функций модели: щупы подключаются для измерения напряжения, сопротивления и проверки непрерывности. Отсутствие токового входа снижает риск ошибочного включения мультиметра последовательно в силовую цепь при попытке измерить ток. Перед началом работы необходимо проверить целостность проводов и изоляции щупов, а также выбрать гнёзда и режим, соответствующие измеряемой величине.
Принципы и режимы работы
Во время измерения входной сигнал поступает через щупы на измерительную схему. Электронный преобразователь обрабатывает его, после чего результат отображается в цифровой форме. Для переменного напряжения True RMS прибор вычисляет действующее значение сигнала, поэтому показания лучше соответствуют тепловому воздействию напряжения на нагрузку, чем оценка, рассчитанная только для синусоидальной формы. Мультиметр поддерживает следующие основные режимы:
- Измерение постоянного напряжения в милливольтовом и вольтовых диапазонах,
- Измерение переменного напряжения True RMS,
- Измерение электрического сопротивления,
- Проверка непрерывности цепи со звуковой индикацией,
- Фиксация минимального, максимального и среднего значений для наблюдения за изменениями сигнала,
- Включение подсветки дисплея для работы в плохо освещённых местах.
Функция Min/Max/Average помогает выявлять кратковременные изменения и наблюдать колебания сигнала при диагностике. Она не заменяет регистратор длительных процессов: дисплей и набор функций рассчитаны на непосредственную проверку электрических цепей и оборудования.
Подключение и эксплуатация

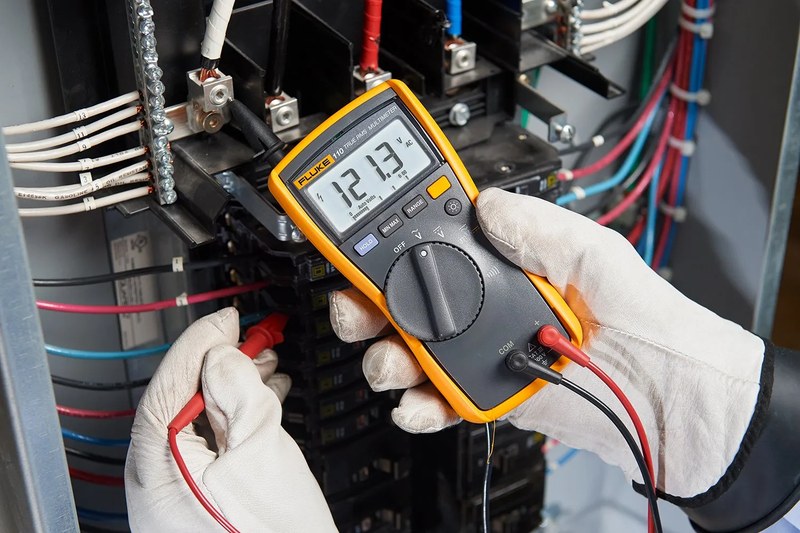

Перед измерением напряжения щупы подключают к предусмотренным входам, затем выбирают соответствующий режим и диапазон. При проверке сопротивления или непрерывности измеряемая цепь должна быть обесточена; оставшееся напряжение способно привести к неверным результатам и повредить прибор. При измерении напряжения сначала выбирают функцию, соответствующую переменному или постоянному сигналу, и только затем подсоединяют щупы к контрольным точкам. CAT III 600 В указывает на допустимую категорию применения прибора и предел напряжения в соответствующих условиях, но не отменяет требований к безопасной организации работ. Перед измерениями следует убедиться, что напряжение не превышает номинал прибора, щупы исправны, а измерительная точка подходит по категории перенапряжения. Работа с открытыми токоведущими частями требует применения средств защиты и соблюдения установленных на объекте процедур. В ходе эксплуатации мультиметр следует хранить в пределах заявленного температурного диапазона, своевременно заменять батарею и не использовать при повреждении корпуса или изоляции. Подсветка облегчает чтение показаний, однако при её постоянном включении время работы от батареи будет меньше типичного значения, указанного для режима без подсветки.
Таким образом, Fluke 110 — True RMS мультиметр для измерения переменного и постоянного напряжения, сопротивления и непрерывности электрических цепей. Диапазон до 600 В, индикация на 6000 отсчётов, подсветка дисплея и функции Min/Max/Average делают его практичным прибором для повседневной диагностики электроустановок. Ограниченный набор измерений требует учитывать его назначение: модель не предназначена для прямого измерения силы тока. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и технические средства для предприятий различных отраслей. Поставки Fluke 110 позволяют включать этот мультиметр в комплектацию для электротехнического контроля и обслуживания оборудования.
