Цифровой мультиметр Fluke 115 True RMS для диагностики промышленного электрооборудования

Fluke 115 — переносной цифровой мультиметр для проверки электрических цепей, оборудования и электронных узлов. Он измеряет переменное и постоянное напряжение и ток, сопротивление, частоту и ёмкость, а также проверяет целостность цепи и полупроводниковые диоды. Прибор рассчитан на повседневные измерительные задачи при обслуживании электроустановок и поиске неисправностей. Функция True RMS позволяет точнее определять действующие значения переменного напряжения и тока, если форма сигнала отличается от синусоидальной. Это полезно при проверке цепей с электронными преобразователями и нелинейной нагрузкой. При этом Fluke 115 остаётся прибором для измерений общего назначения: он не заменяет специализированные анализаторы качества электроэнергии или средства высокоточного лабораторного контроля.

Измерительные возможности

Мультиметр помогает оценить наличие и уровень напряжения, проверить ток в цепи, определить сопротивление участка или компонента, найти обрыв и проверить диод. Режимы Min/Max/Average фиксируют минимальное, максимальное и среднее зарегистрированное значение. Эта функция удобна, когда параметр меняется в процессе проверки и одного мгновенного показания недостаточно. Основные измерительные функции Fluke 115 включают:

• измерение постоянного напряжения до 600 В и переменного напряжения до 600 В True RMS,
• измерение постоянного тока до 10 А и переменного тока до 10 А True RMS,
• кратковременное измерение тока до 20 А продолжительностью не более 30 секунд,
• измерение сопротивления до 40 МОм,
• проверку непрерывности цепи со звуковой индикацией,
• проверку диодов,
• измерение ёмкости до 9999 мкФ,
• измерение частоты,
• регистрацию минимального, максимального и среднего значений.

Диапазон тока до 10 А подходит для измерения в цепи через измерительные провода. Перед включением амперметра цепь размыкают и подключают прибор последовательно с нагрузкой. Для тока выше штатного диапазона допустима кратковременная перегрузка до 20 А в пределах установленного времени. Такой режим не предназначен для непрерывной работы.

Технические характеристики

Числовые параметры помогают определить, подходит ли прибор для конкретной точки измерения. Предел 600 В, например, задаёт максимальное напряжение, измеряемое мультиметром, а разрешение показывает наименьший шаг отображения в выбранном диапазоне. К основным характеристикам модели относятся:

• максимальное напряжение между измерительным входом и землёй — 600 В,
• категория электробезопасности — CAT III 600 В,
• защита от импульсных перенапряжений — до 6 кВ,
• разрядность дисплея — 6000 отсчётов, обновление показаний около четырёх раз в секунду,
• аналоговая шкала — 33 сегмента с обновлением около 32 раз в секунду,
• точность измерения постоянного напряжения — ±(0,5 % показания + 2 единицы младшего разряда),
• точность измерения переменного напряжения — ±(1,0 % + 3) в диапазоне 45–500 Гц и ±(2,0 % + 3) в диапазоне 500 Гц–1 кГц,
• точность измерения постоянного тока — ±(1,0 % + 3),
• точность измерения переменного тока — ±(1,5 % + 3) в рабочем частотном диапазоне,
• рабочая температура — от −10 до +50 C,
• температура хранения — от −40 до +60 C,
• питание — щелочная батарея 9 В,
• типичное время работы от батареи — около 400 часов без подсветки,
• габариты — 167 × 84 × 46 мм,
• масса — около 550 г.

Показатель точности записан как сочетание процента от измеренного значения и нескольких единиц младшего разряда. Поэтому при малых значениях измеряемой величины вклад последних разрядов дисплея может заметно влиять на итоговую погрешность. Точность нормируется на один год после калибровки при температуре от 18 до 28 C и относительной влажности от 0 до 90 %.

Конструкция и органы управления

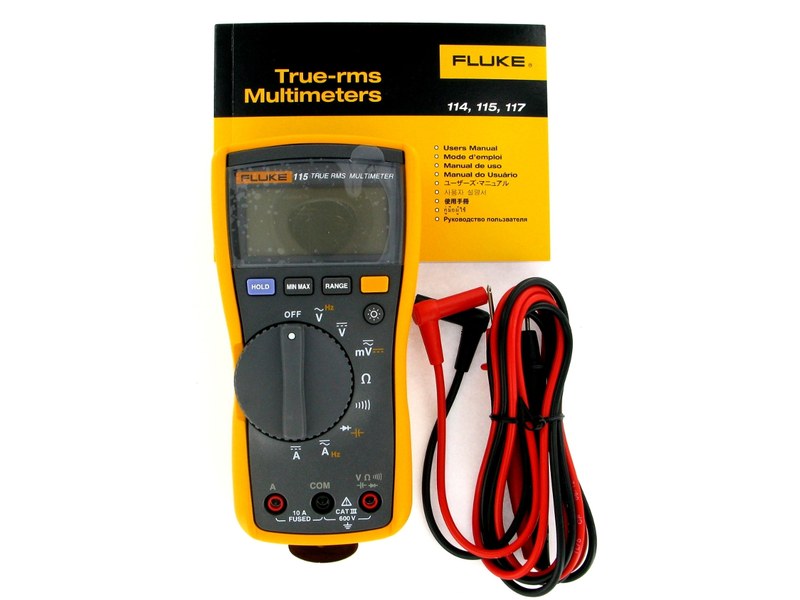

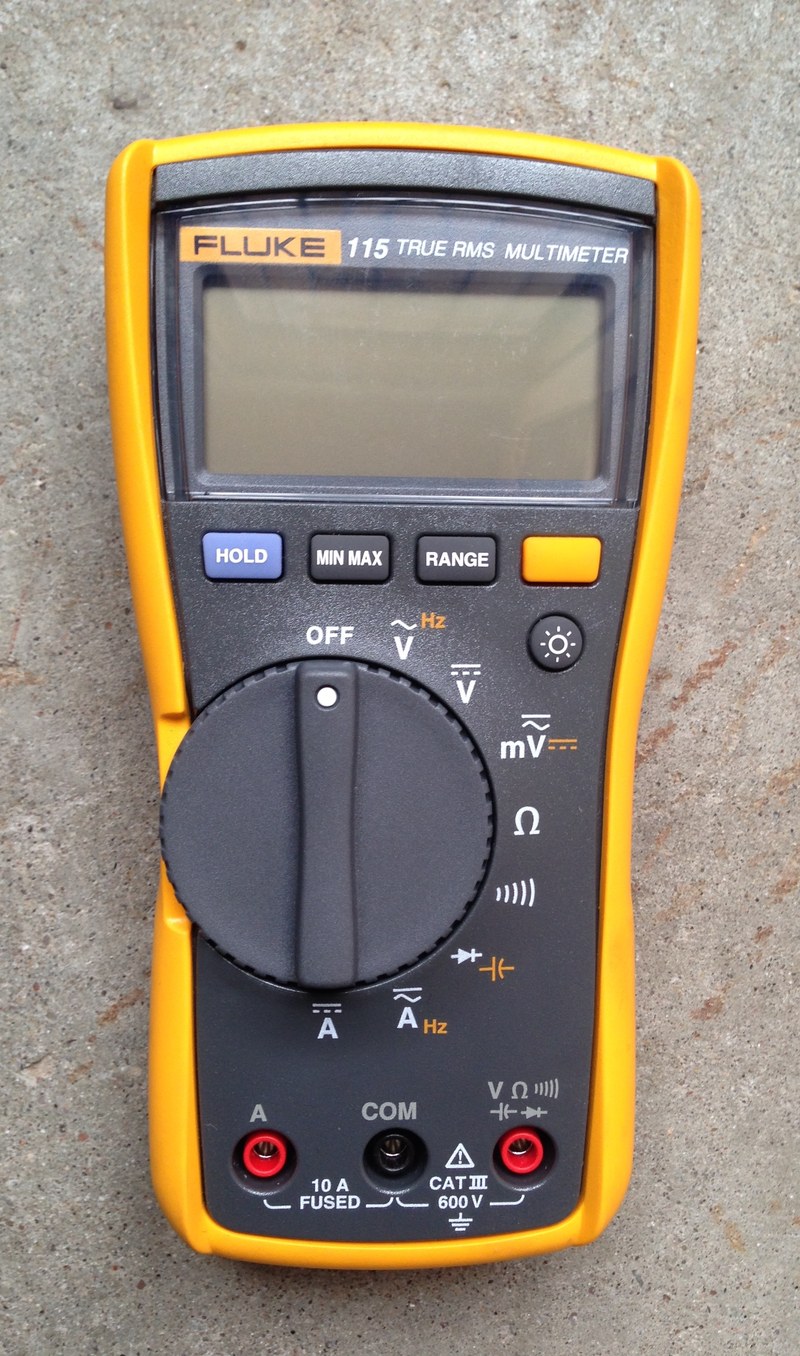

Fluke 115 выполнен в компактном корпусе с поворотным переключателем режимов, жидкокристаллическим дисплеем и гнёздами для измерительных проводов. Защитный чехол снижает риск повреждения корпуса при переноске и работе на объекте. На передней панели расположена крупная белая светодиодная подсветка, которая улучшает читаемость показаний в слабо освещённых местах. Основные элементы прибора выполняют следующие функции:

• поворотный переключатель задаёт измеряемую величину и режим работы,
• цифровой дисплей показывает измеренное значение и выбранные единицы,
• аналоговая шкала помогает наблюдать быстрые изменения сигнала,
• гнёзда COM и V/ используются для измерений напряжения, сопротивления, частоты, ёмкости, непрерывности и проверки диодов,
• гнездо A предназначено для подключения прибора при измерении тока,
• кнопки управления включают дополнительные функции, включая подсветку и фиксацию или регистрацию показаний,
• предохранитель защищает токовый измерительный вход от недопустимого тока.

Дисплей на 6000 отсчётов обеспечивает более подробное отображение значения, чем простые приборы с меньшим числом отсчётов. Аналоговая шкала обновляется быстрее цифровых цифр и помогает заметить колебания сигнала между последовательными показаниями. Для замены батареи предусмотрен отдельный доступ, что упрощает обслуживание.

Принцип работы и режимы измерения

В режиме измерения напряжения мультиметр подключают параллельно проверяемому участку. Для измерения тока цепь размыкают, а прибор включают последовательно с нагрузкой. Сопротивление, ёмкость и диод проверяют на обесточенном участке, предварительно убедившись, что конденсаторы разряжены. В режиме True RMS электронная измерительная схема вычисляет действующее значение переменного сигнала. Для синусоидальной формы результат сопоставим с показанием обычного средневыпрямленного прибора, откалиброванного для синусоиды. При искажённой форме волны True RMS обычно даёт более представительное значение, однако итог зависит от частоты сигнала и характеристик измерительного диапазона. При проверке непрерывности прибор подаёт звуковой сигнал при сопротивлении менее 20 Ом; при сопротивлении выше 250 Ом сигнал отсутствует. Такой режим ускоряет поиск обрывов и проверку соединений. Для проверки диода отображается прямое падение напряжения на переходе. Измерение ёмкости позволяет оценить конденсатор, но само по себе не заменяет проверку его состояния под рабочей нагрузкой.

Области применения

Набор функций делает Fluke 115 пригодным для оперативного контроля электрических параметров при техническом обслуживании. Компактный корпус и подсветка дисплея удобны при работе в шкафах управления, машинных отделениях и других местах с ограниченным освещением. Мультиметр применяют для:

• проверки напряжения в цепях питания и управления,
• контроля постоянного напряжения в источниках питания и электронных блоках,
• измерения тока оборудования в пределах возможностей прибора,
• проверки предохранителей, проводников, контактов и соединений,
• первичной оценки состояния конденсаторов и диодов,
• фиксации кратковременных отклонений напряжения или тока с помощью Min/Max,
• поиска неисправностей в промышленной автоматике, электромонтажных и сервисных работах.

Модель особенно полезна при диагностике общего характера, когда требуется проверить несколько базовых электрических параметров одним переносным прибором. Для продолжительных измерений больших токов, регистрации быстрых переходных процессов или анализа гармоник используют оборудование, рассчитанное на такие задачи.

Таким образом, Fluke 115 — цифровой мультиметр общего назначения с измерением напряжения и тока True RMS, сопротивления, частоты и ёмкости, а также с режимами проверки непрерывности и диодов. Пределы 600 В и 10 А, регистрация Min/Max/Average, подсветка и категория CAT III 600 В делают его практичным средством для оперативной диагностики электрооборудования и цепей управления. При эксплуатации необходимо соблюдать правила подключения измерительных проводов, учитывать допустимую продолжительность перегрузки по току и применять прибор только в пределах его технических характеристик. «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Компания поставляет приборы для измерительных, эксплуатационных и производственных задач, включая мультиметры Fluke. Поставки промышленного оборудования «Олниса» охватывают широкий спектр технических направлений.
