Мультиметр Fluke 111 для технического обслуживания электрических систем

Fluke 111 — переносной цифровой мультиметр для проверки электрических цепей и поиска неисправностей в электроустановках. Он измеряет переменное и постоянное напряжение, ток, сопротивление, частоту и ёмкость, а также позволяет проверять целостность цепи и диоды. Модель рассчитана на повседневные работы в сетях и оборудовании с напряжением до 600 В и имеет категорию безопасности CAT III 600 В.

Технические характеристики

Прибор применяют для первичной диагностики: измеренные значения помогают выявить отсутствие питания, обрыв проводника, неисправность нагрузки или отклонение электрических параметров. Fluke 111 показывает истинное среднеквадратичное значение переменного напряжения и тока (True RMS), что позволяет корректнее оценивать несинусоидальные сигналы в пределах предусмотренных характеристик прибора. Основные измерительные параметры модели:

• Постоянное напряжение — до 600 В, базовая точность наилучшего диапазона ±(0,7 % показания + 2 единицы младшего разряда),
• Переменное напряжение — до 600 В, точность ±(1,0 % + 3), частотный диапазон измерения True RMS составляет 50–500 Гц,
• Постоянный ток — до 10 А; точность ±(1,0 % + 3), для токов выше 10 А допускается перегрузка до 20 А не более чем на 30 секунд,
• Переменный ток — от 3 до 10 А, точность ±(1,5 % + 3), частота сигнала — 50–500 Гц; измерение переменного тока ниже 3 А не нормировано,
• Сопротивление — до 40 МОм, наилучшая точность ±(0,9 % + 1),
• Ёмкость — до 9999 мкФ, точность на основных диапазонах ±(1,9 % + 2),
• Частота — до 50 кГц при измерении по входу напряжения и до 5 кГц при измерении по входу тока,
• Дисплей — 6000 отсчётов; линейная шкала состоит из 33 сегментов и обновляется быстрее цифровых показаний,
• Предел напряжения между входным разъёмом и землёй — 600 В; защита от импульсных перенапряжений — до 6 кВ,
• Рабочая температура — от −10 до +50 C; питание — щелочная батарея 9 В, типичное время работы без подсветки составляет около 300 часов,
• Габариты с защитным чехлом — около 160 × 96 × 46 мм, масса — примерно 350 г.

Точность указана для условий, заданных производителем: после калибровки и при работе в нормированном температурном диапазоне. При оценке результатов также учитывают выбранный диапазон, частоту сигнала и состояние измерительных проводов.

Конструкция и органы управления

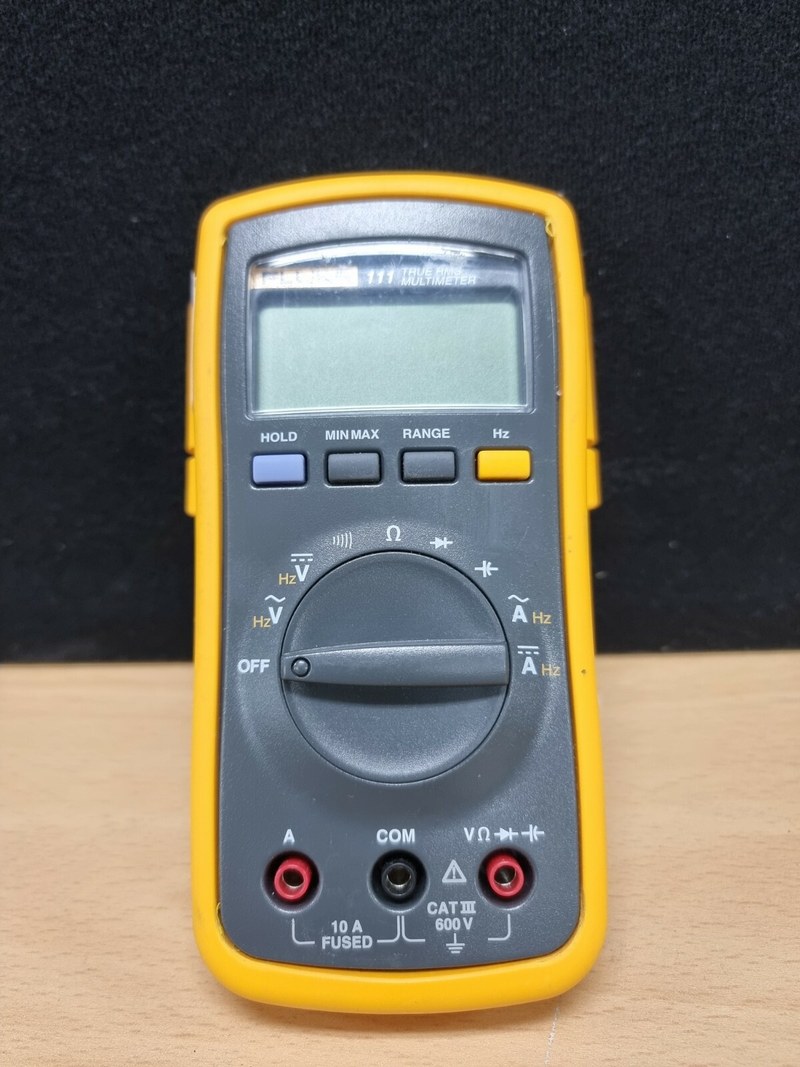

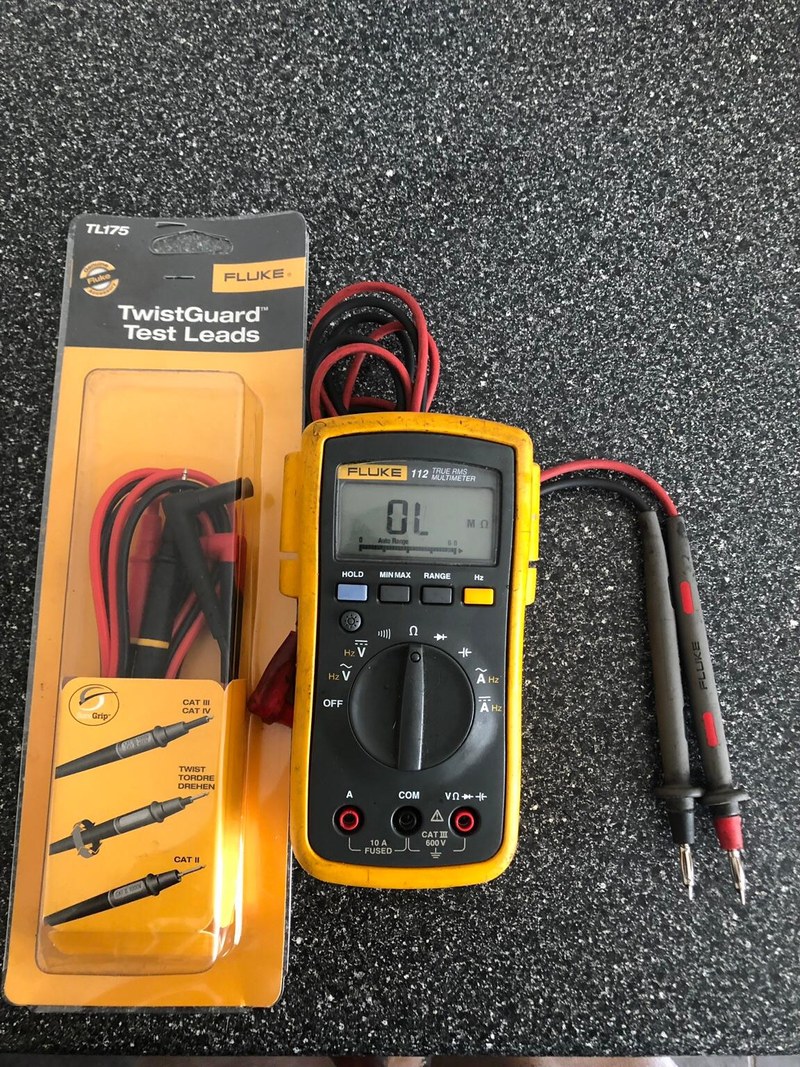

Корпус прибора выполнен для ручной работы и защищён съёмным чехлом, который помогает предохранить его от обычных ударов и царапин. На лицевой панели расположены цифровой экран, линейная шкала и поворотный переключатель функций. Входные гнёзда разделены по назначению, чтобы измерительные провода подключались к соответствующим цепям. Основные элементы мультиметра выполняют следующие функции:

• ЖК-дисплей отображает результат измерения, единицы и служебные символы,
• Линейная шкала помогает быстро наблюдать за изменением сигнала,
• Поворотный переключатель выбирает вид измерения и рабочий диапазон,
• Разъём COM служит общим входом для чёрного измерительного провода,
• Разъём V/ используется для измерения напряжения, сопротивления, частоты по напряжению, ёмкости, проверки диодов и целостности цепи,
• Вход A предназначен для измерения переменного и постоянного тока до 10 А и защищён быстродействующим предохранителем,
• Защитный чехол снижает риск механического повреждения и удерживает щупы в предусмотренных держателях.

Принцип работы и функции

При измерении напряжения мультиметр подключают параллельно участку цепи. Внутренняя измерительная схема преобразует входной сигнал в цифровые данные, которые отображаются на экране. Для измерения тока цепь размыкают и включают прибор последовательно с нагрузкой: ток проходит через входной тракт и измерительный шунт. При таком способе подключения особенно важно выбрать правильный разъём и режим до касания щупами токоведущих частей. Сопротивление и целостность проверяют только на обесточенной цепи. В режиме прозвонки прибор подаёт звуковой сигнал при сопротивлении ниже 20 Ом; при значении выше 250 Ом сигнал гарантированно отсутствует. Диодный режим показывает падение напряжения на переходе и помогает обнаружить обрыв или короткое замыкание. Для измерения ёмкости проверяемый конденсатор предварительно отключают от схемы и разряжают. В Fluke 111 предусмотрены ручной выбор функции и фиксация измеренных значений MIN/MAX/AVG. Эти режимы помогают заметить кратковременные изменения и сравнить минимальные, максимальные и средние показания при диагностике оборудования. Частоту можно измерять по входу напряжения или тока, соблюдая соответствующие пределы диапазона.

Применение в промышленности

Fluke 111 используют при обслуживании распределительных щитов, электроприводов, источников питания, нагревательных установок и отдельных узлов автоматизации. Он подходит для проверки наличия напряжения, контроля постоянного тока в цепях питания, проверки предохранителей и соединений, а также для первичной диагностики электрических компонентов. Прибор полезен в тех случаях, когда специалисту требуется переносное средство для базовых измерений непосредственно у оборудования. Измерение True RMS расширяет возможности диагностики цепей с искажённой формой переменного сигнала, но частотный диапазон модели ограничен 500 Гц для измерений переменного напряжения и тока. Поэтому Fluke 111 не заменяет специализированные анализаторы качества электроэнергии и приборы для высокочастотных сигналов.

Таким образом, Fluke 111 объединяет основные функции цифрового мультиметра, включая измерение напряжения, тока, сопротивления, частоты и ёмкости, а также прозвонку и проверку диодов. Дисплей на 6000 отсчётов, измерение True RMS и защита CAT III 600 В делают его практичным прибором для текущей диагностики электрооборудования. При точном соблюдении схемы подключения и ограничений по току и напряжению он помогает оперативно оценивать состояние электрических цепей. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены измерительные приборы и оборудование для различных производственных задач. Поставка оборудования Fluke позволяет предприятиям комплектовать рабочие места средствами электрических измерений.
