Кабельный тестер Fluke Networks MicroMapper для диагностики структурированных кабельных систем

Fluke Networks MicroMapper — ручной прибор для быстрой проверки медных кабелей с витой парой. Он обнаруживает ошибки монтажа и повреждения проводников, проверяет целостность экрана и помогает отыскать нужный кабель в кабельном пучке или на установленной линии. Прибор применяют при монтаже и обслуживании локальных сетей, телефонной инфраструктуры и других систем передачи данных. MicroMapper относится к тестерам проверки схемы соединения проводников. Он позволяет выявить неисправности базового уровня, но не заменяет сертификационный анализатор: прибор не подтверждает категорию кабельной линии и не измеряет её пропускную способность.

Основные задачи

Главная задача MicroMapper — проверить, правильно ли соединены жилы кабеля между его концами. Автоматическое сканирование помогает обнаружить обрыв, короткое замыкание, перепутанные или обращённые пары, а также расщеплённую пару. Такие дефекты могут привести к отсутствию связи, нестабильной передаче данных или ошибкам при дальнейшей диагностике сети. Прибор используется для проверки патч-кордов и стационарных кабельных линий. В комплект входит удалённый модуль Remote: его подключают к противоположному концу линии, поэтому кабель можно тестировать одному человеку. Встроенный генератор тонального сигнала помогает проследить трассу кабеля с помощью совместимого аналогового пробника.

Основные характеристики

Ключевые параметры MicroMapper определяют его как компактный прибор для полевой проверки кабельной разводки:

• модельный номер комплекта — MT-8200-49A,
• тип проверяемой среды — медный кабель с витой парой,
• диапазон длины тестируемого кабеля — более 200 м,
• минимальная длина для обнаружения расщеплённой пары — 0,6 м по спецификации изготовителя,
• интерфейс подключения — разъём RJ45,
• питание — четыре щелочные батареи AAA по 1,5 В,
• размеры основного прибора — 125 × 52 × 30 мм,
• масса — около 130 г.

Для коротких отрезков кабеля выявление расщеплённой пары может быть ограничено. В руководстве пользователя для этой проверки указана минимальная длина 40 см, тогда как актуальная страница модели приводит 0,6 м; на практике при диагностике коротких патч-кордов следует учитывать это расхождение и не трактовать отсутствие индикации как подтверждение исправности всех параметров линии.

Конструкция и индикация

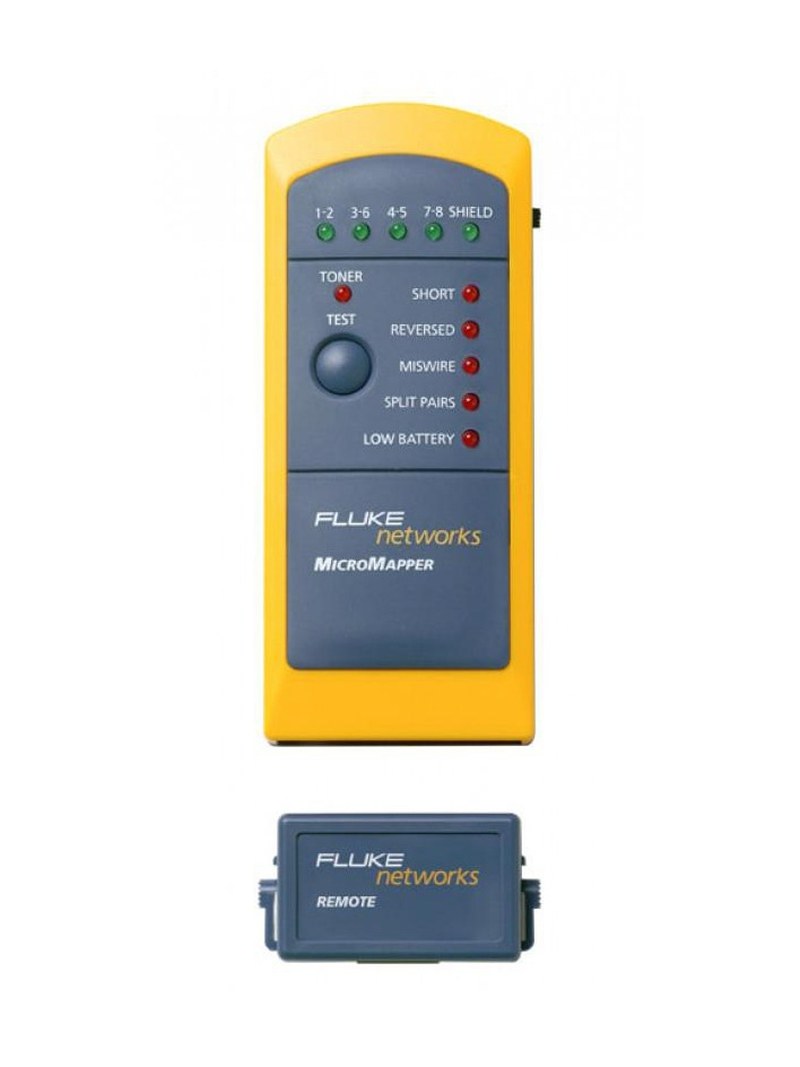

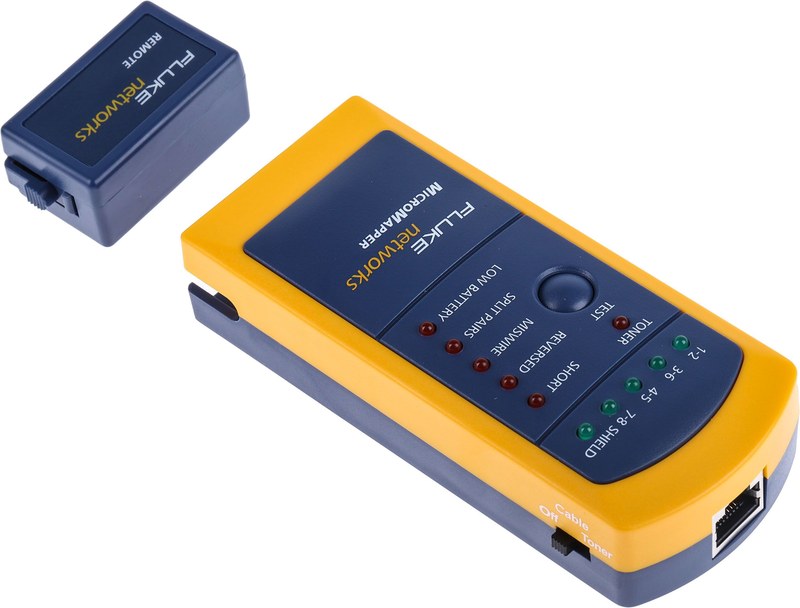

MicroMapper состоит из основного ручного блока и удалённого модуля. На корпусе основного прибора расположены разъём RJ45 для подключения кабеля, разъём или адаптер для Remote, переключатель режимов и кнопка TEST. Светодиоды показывают состояние пар, экрана, обнаруженные неисправности и низкий заряд батарей. Основные элементы прибора выполняют следующие функции:

• разъём RJ45 соединяет тестер с проверяемой линией,
• удалённый модуль замыкает тестовую схему на дальнем конце кабеля,
• светодиоды пар и экрана отображают целостность соответствующих цепей,
• индикаторы неисправностей показывают короткое замыкание, перепутывание проводников и другие ошибки,
• переключатель Off/Cable/Toner выбирает выключенное состояние, проверку кабеля или генерацию тонального сигнала,
• кнопка TEST запускает сканирование или переключает диагностический режим,
• индикатор Low Battery предупреждает о снижении заряда, способном повлиять на точность проверки.

Автоматический режим сна снижает расход энергии при бездействии. Компактный корпус и светодиодная индикация позволяют использовать прибор непосредственно на объекте, в том числе при проверке линий в монтажных шкафах и на коммутационных панелях.

Принципы и режимы работы

В режиме Cable MicroMapper проверяет электрическую схему соединения между основным блоком и Remote. После нажатия TEST прибор последовательно сканирует пары и выводит результат светодиодами. Индикация позволяет оценить целостность проводников и определить тип ошибки; при длительном нажатии TEST включается диагностический режим, который помогает локализовать неисправную пару. Основные режимы работы прибора:

• проверка схемы кабеля с удалённым модулем,
• диагностический режим с поочерёдной индикацией пар,
• генерация одного из двух тональных сигналов для трассировки кабеля,
• выключение прибора для сохранения заряда батарей.

Тональный сигнал подают на кабель через разъём RJ45. Для поиска линии используют совместимый аналоговый пробник: при приближении к нужному кабелю принимаемый сигнал усиливается. Такой способ помогает различать кабели в пучке, коробе или скрытой трассе, но сам по себе не определяет длину линии и точное место повреждения.

Области применения

MicroMapper используют при прокладке, ремонте и плановом обслуживании медных линий связи. Он помогает быстро проверить завершённую разводку и отсеять очевидные монтажные дефекты до подключения оборудования или перехода к более сложным измерениям. Прибор применяют для:

• проверки Ethernet-кабелей и патч-кордов с витой парой,
• контроля правильности обжима и коммутации жил,
• поиска обрывов, коротких замыканий и перепутанных пар,
• проверки целостности экрана в экранированных кабелях,
• идентификации кабельных линий с помощью тонального сигнала,
• первичной диагностики кабельных сетей в производственных, административных и телекоммуникационных помещениях.

MicroMapper оценивает проводную схему, но не измеряет затухание, перекрёстные помехи и другие параметры, необходимые для сертификации линии. Поэтому его результаты подходят для базовой проверки целостности, а подтверждение соответствия категории кабеля требует другого класса измерительного оборудования.

Таким образом, Fluke Networks MicroMapper — компактный тестер для проверки схемы соединения медных кабелей с витой парой и первичного поиска неисправностей. Он выявляет обрывы, короткие замыкания, ошибки соединения пар и проблемы с экраном, а также помогает трассировать кабель с помощью тонального сигнала. Благодаря удалённому модулю прибор подходит для самостоятельной проверки смонтированных линий. Его функциональность ограничена базовой диагностикой, поэтому для оценки качества передачи и сертификации кабельных трасс необходимы специализированные анализаторы.
