Осциллограф Fluke 190: технические характеристики и особенности применения
Fluke ScopeMeter 190 — семейство переносных измерительных приборов для диагностики электрических и электронных систем. Прибор совмещает функции осциллографа, мультиметра и регистратора: он показывает форму сигнала, измеряет электрические величины и сохраняет изменения параметров во времени. Это позволяет проверять оборудование непосредственно на производственной площадке, в шкафу управления или при техническом обслуживании установки.
Технические характеристики
Параметры измерительного канала определяют, какие сигналы прибор способен отображать с достаточной детализацией. Следующие значения относятся к семейству Series III; они различаются между моделями:
- полоса пропускания — 60, 100, 200 или 500 МГц; более широкая полоса позволяет анализировать более быстрые изменения сигнала,
- число каналов — два у моделей с индексом 190-xx2 и четыре у моделей 190-xx4,
- время нарастания — от 5,8 нс для версии 60 МГц до 0,7 нс для версии 500 МГц,
- разрядность вертикального преобразования — 8 бит,
- чувствительность входа при прямом подключении 1:1 — от 2 мВ до 100 В на деление; с пробником 10:1 — от 20 мВ до 1000 В на деление,
- входное сопротивление осциллографического канала — около 1 МОм с входной ёмкостью порядка 15 пФ,
- максимальная частота дискретизации в реальном времени — до 5 Гвыб/с в зависимости от модели и числа одновременно задействованных каналов,
- ограничение полосы пропускания — режимы 20 МГц и 10 кГц для уменьшения влияния высокочастотных помех,
- категория безопасности у Series III — CAT III 1000 В / CAT IV 600 В при соблюдении условий, указанных для конкретного прибора и способа подключения.
Максимальная частота дискретизации обычно уменьшается при одновременной работе нескольких каналов. Поэтому при анализе быстрых процессов следует учитывать не только паспортную полосу пропускания, но и выбранную модель, количество активных входов, тип пробника и режим записи.
Конструкция и измерительные входы

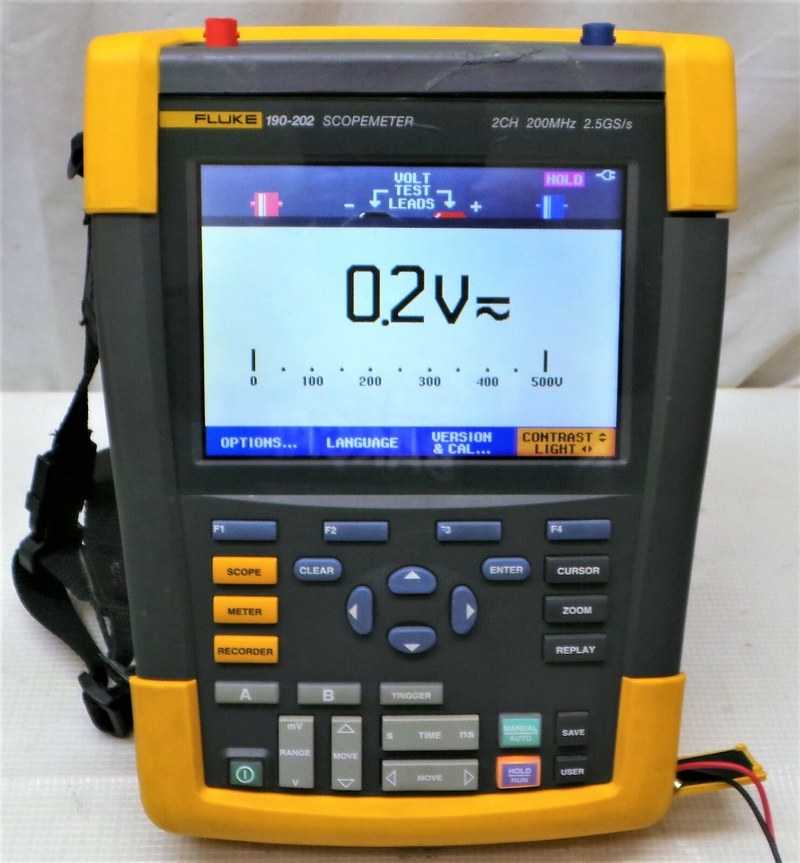

Корпус ScopeMeter 190 рассчитан на переносную работу. В него встроены экран, органы управления, измерительная электроника, память, интерфейсы связи и аккумулятор. Защитный чехол и элементы крепления помогают размещать прибор рядом с проверяемым оборудованием. В двухканальных моделях осциллографические входы обычно обозначаются A и B; в четырёхканальных добавляются C и D. В моделях с отдельным мультиметрическим входом показания мультиметра получают через отдельные гнёзда. У некоторых четырёхканальных вариантов измерительные функции реализованы через каналы осциллографа, поэтому набор входов и способы измерения зависят от модификации.
Важная конструктивная особенность ряда приборов семейства — гальванически изолированные входы. Такая архитектура позволяет измерять сигналы между различными потенциалами, снижая риск нежелательного замыкания через общий провод прибора. Изоляция не отменяет требований электробезопасности: допустимое напряжение определяется маркировкой конкретного прибора, пробников и аксессуаров. Большой цветной дисплей отображает осциллограммы, измеренные значения и меню настройки. USB-интерфейс служит для передачи данных на компьютер; у отдельных поколений предусмотрены дополнительные беспроводные функции. Записанные измерения можно использовать для последующего анализа, сравнения с эталонной формой сигнала и документирования неисправностей.
Принцип работы и режимы измерения
На вход прибора подаётся электрический сигнал через измерительный щуп или другой совместимый аксессуар. Входной тракт масштабирует сигнал, после чего аналого-цифровой преобразователь формирует последовательность отсчётов. Прибор размещает отсчёты на временной шкале и строит осциллограмму. Масштаб по вертикали задаёт отображаемый диапазон напряжения, а временная развёртка определяет интервал наблюдения. Запуск развёртки синхронизируется по выбранному условию — например, по достижению заданного уровня сигнала или по параметрам импульса. В автоматическом режиме Connect-and-View прибор распознаёт сигнал и сам настраивает отображение, что ускоряет первичную диагностику. При необходимости оператор задаёт источник запуска, порог и временную базу вручную. Для анализа могут применяться следующие режимы и функции:
- осциллографический режим для изучения формы и временных параметров сигнала,
- автоматические измерения амплитуды, частоты и других параметров, доступные в конкретной версии,
- запись ScopeRecord для наблюдения за изменениями сигнала на длительном интервале,
- TrendPlot для построения графика измеряемых величин во времени,
- удержание пиков и регистрация кратковременных выбросов,
- сохранение осциллограмм и их повторный просмотр,
- сравнение текущей формы сигнала с сохранённым эталоном с оценкой «годен/не годен» в поддерживаемых моделях,
- математическая обработка сигналов, включая сложение, вычитание, умножение и анализ спектра с помощью БПФ, если эти функции предусмотрены модификацией.
Осциллографический режим удобен для быстропротекающих событий, тогда как регистрация помогает выявить редкие сбои и медленные изменения. Выбор режима зависит от длительности процесса и требуемой временной детализации.
Подключение и эксплуатация

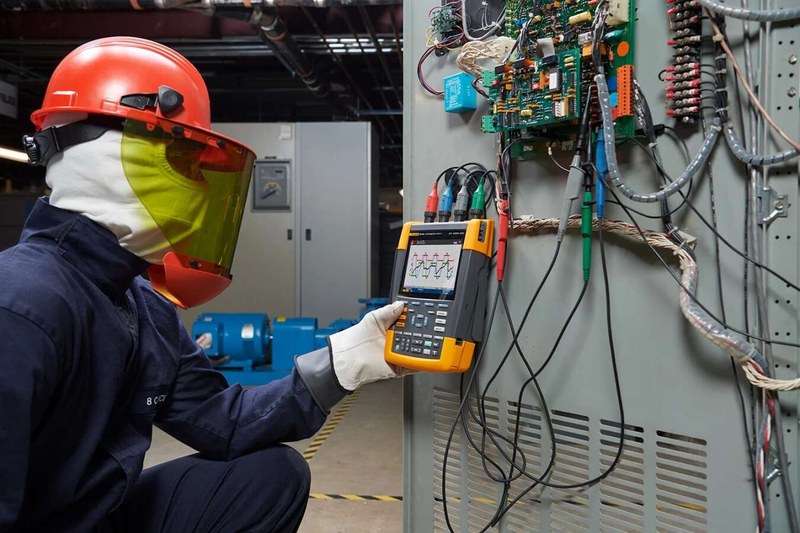

Перед измерением проверяют индекс модели, категорию безопасности и допустимое напряжение входов. Для цепей с высоким напряжением выбирают пробники и измерительные провода, рассчитанные на соответствующую категорию и диапазон. Щуп подключают к точке измерения, а контакт общего провода используют только в соответствии со схемой и инструкцией прибора. У изолированных входов важно сохранять предусмотренную производителем схему подключения. Нельзя исходить из того, что любой вход или аксессуар допускает произвольный потенциал относительно земли. При измерениях на силовых цепях учитывают напряжение между каналами, между входом и землёй, а также категорию перенапряжения. Для устойчивых результатов выбирают подходящий коэффициент пробника, тип связи AC или DC, вертикальный масштаб и временную базу. Перед измерением импульсных процессов полезно проверить, достаточно ли частоты дискретизации и длины записи. Если интересуют короткие выбросы, включают подходящий режим захвата пиков; если отслеживается длительный дрейф параметра, используют регистратор. При эксплуатации прибор защищают от влаги, загрязнений, сильных ударов и температур за пределами диапазона, указанного для конкретной версии. Аккумулятор заряжают штатным адаптером. Перед работой осматривают корпус, разъёмы, изоляцию проводов и пробники; повреждённые аксессуары не используют.
