Стабилизатор напряжения ExeGate Expert AS-1000: конструкция и принцип работы
ExeGate Expert AS-1000 — однофазный автоматический релейный стабилизатор для питания оборудования от сети переменного тока. Он корректирует пониженное или повышенное входное напряжение и подает на подключенную нагрузку напряжение около 220 В. Модель рассчитана на полную мощность 1000 ВА и подходит прежде всего для маломощных устройств, которым требуется защита от нестабильности сети.
Технические характеристики
Стабилизатор поддерживает рабочее напряжение нагрузки в пределах, заданных точностью стабилизации. Если напряжение в сети выходит за рабочий диапазон, устройство отключает выход, чтобы не подавать на подключенную технику недопустимое напряжение. Основные параметры ExeGate Expert AS-1000:
- Полная выходная мощность — 1000 ВА, активная — 600 Вт; при расчете нагрузки необходимо учитывать обе величины,
- входной рабочий диапазон — 140–260 В,
- номинальное выходное напряжение — 220 В с точностью стабилизации ±8%,
- частота — 50–60 Гц, выходная частота соответствует частоте сети,
- коэффициент полезного действия — 98%,
- время подключения нагрузки после включения — 6 или 180 секунд,
- степень защиты корпуса — IP20,
- рабочая температура — от 0 до +40 C, допустимая относительная влажность — 10–90% без конденсации,
- габариты — 120 × 221 × 144 мм, масса — около 2,7 кг.
Разница между полной мощностью в вольт-амперах и активной мощностью в ваттах важна при подключении оборудования. Нагрузка не должна превышать 600 Вт; для устройств с электродвигателями нужно учитывать пусковой ток, который может в несколько раз превышать номинальный. Руководство производителя рекомендует закладывать для таких нагрузок запас по мощности в 2,5–4 раза.
Конструкция и принцип работы

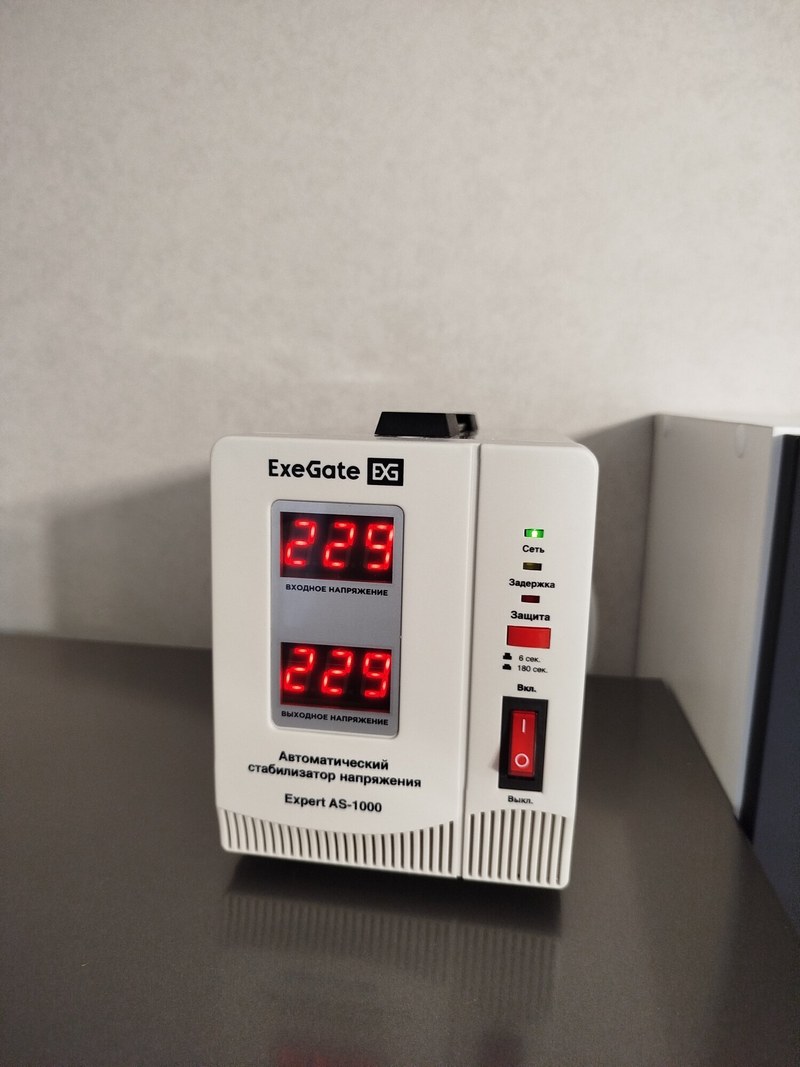

В металлическом напольном корпусе размещены тороидальный трансформатор, релейный узел переключения и микропроцессорная система контроля. На передней панели находятся цифровые индикаторы входного и выходного напряжения, световые индикаторы нормальной работы, задержки и защиты, а также переключатель длительности задержки. На корпусе расположены выключатель, предохранитель и выходная евророзетка. Работа устройства строится на непрерывном контроле напряжения. Микропроцессор оценивает входные параметры и при необходимости переключает обмотки трансформатора с помощью реле. Это повышает или понижает напряжение на выходе. Для модели заявлена технология переключения вблизи нулевого перехода, снижающая помехи, связанные с коммутацией. Стабилизатор не изменяет частоту сети и, согласно технической таблице производителя, не вносит искажений в синусоидальную форму выходного напряжения. После включения нагрузка подключается с выбранной задержкой. Короткая настройка составляет 6 секунд, длительная — 180 секунд. Если напряжение выходит за допустимые пределы, устройство отключает нагрузку; после нормализации параметров питание восстанавливается автоматически. Предусмотрены защиты от короткого замыкания, импульсных всплесков напряжения, недопустимого повышения и понижения напряжения, перегрузки и перегрева.
Подключение и эксплуатация

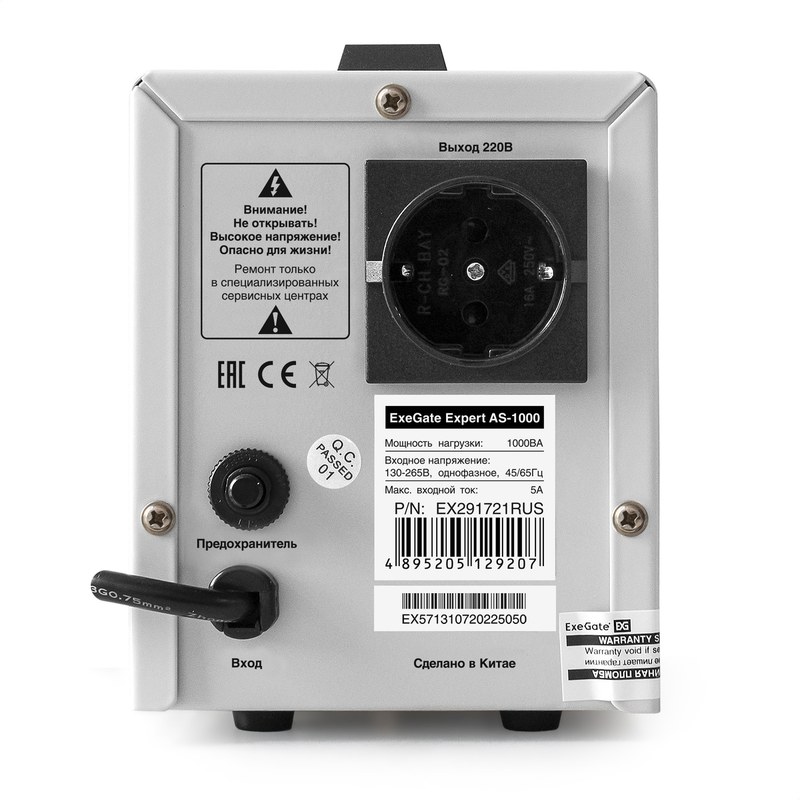

ExeGate Expert AS-1000 подключается к заземленной бытовой розетке через кабель длиной 1,3 м с евровилкой CEE 7/7. Нагрузка подключается к одной евророзетке CEE 7/4. Суммарная мощность подключенных устройств не должна превышать возможности стабилизатора. При размещении следует обеспечить свободную циркуляцию воздуха и оставить вокруг корпуса не менее 200 мм. Устройство предназначено для помещений: класс IP20 не предусматривает защиты от влаги и пыли, поэтому стабилизатору не подходят сырые, запыленные или открытые производственные зоны. Также его нельзя устанавливать рядом с источниками тепла или под прямыми солнечными лучами. Корпус нельзя вскрывать во время подключения к сети. В промышленной среде модель может применяться для маломощных приборов и вспомогательной электроники в сухих помещениях: например, для отдельных измерительных устройств, средств связи или управляющей техники, если их параметры соответствуют возможностям стабилизатора. Мощные приводы, насосы и производственные установки с высокими пусковыми токами требуют отдельного расчета и, как правило, оборудования более высокого класса мощности.
Таким образом, ExeGate Expert AS-1000 предназначен для локальной стабилизации однофазного питания маломощной нагрузки. Релейная схема, микропроцессорный контроль, индикация параметров и защитное отключение помогают снизить влияние колебаний напряжения на подключенное оборудование. При эксплуатации необходимо учитывать предел активной мощности 600 Вт, особенности пусковых токов и требования к сухому, проветриваемому месту установки. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных объектов и их электротехнической инфраструктуры. Поставка оборудования ExeGate Expert AS-1000 позволяет применять стабилизатор для локальной защиты соответствующих по мощности потребителей.
