Мультиметр Fluke 117C: технические характеристики и преимущества эксплуатации

Fluke 117C — цифровой мультиметр для проверки электрических цепей и оборудования. Он измеряет напряжение, ток, сопротивление, ёмкость и частоту, проверяет целостность цепи и полупроводниковые диоды. Встроенные функции VoltAlert и AutoVolt упрощают первичную проверку проводников и измерение переменного или постоянного напряжения. Прибор применяют при монтаже и обслуживании электроустановок, электродвигателей, распределительных щитов и систем управления. Его особенности особенно полезны при диагностике: режим Auto-V с низким входным сопротивлением помогает отличать рабочее напряжение от наведённого, а измерение True RMS позволяет точнее оценивать переменный сигнал, форма которого отличается от синусоидальной. Основные функции и параметры модели приведены в документации производителя.

Измерительные возможности

Мультиметр используют для оперативной оценки состояния цепей, проверки питания и поиска типовых электрических неисправностей. Результаты измерений отображаются на цифровом экране, а режим прозвонки сопровождается звуковым сигналом. Основные измерительные функции Fluke 117C:

• измерение постоянного напряжения до 600 В,
• измерение переменного напряжения True RMS до 600 В,
• измерение постоянного и переменного тока до 10 А,
• кратковременное измерение тока до 20 А продолжительностью не более 30 секунд,
• измерение сопротивления до 40 МОм,
• измерение ёмкости конденсаторов до 9999 мкФ,
• измерение частоты сигналов,
• проверка электрической непрерывности и диодов,
• бесконтактное обнаружение переменного напряжения функцией VoltAlert,
• автоматическое определение переменного или постоянного напряжения функцией AutoVolt.

Указанные пределы не означают, что любой параметр можно измерять одновременно или на любой паре входов. Перед работой режим прибора, гнёзда для щупов и допустимый диапазон проверяют по маркировке корпуса и руководству модели.

Технические характеристики

Рабочие параметры определяют область применения мультиметра и ограничения при подключении к цепи. Для Fluke 117C существенны предел напряжения, категория безопасности, токовая защита и параметры индикации:

• максимальное напряжение между входной клеммой и землёй — 600 В,
• категория электробезопасности — CAT III 600 В,
• защита от импульсных перенапряжений — до 6 кВ пикового значения,
• цифровой дисплей — 6000 отсчётов, обновление около 4 раз в секунду,
• аналоговая шкала — 33 сегмента, обновление около 32 раз в секунду,
• рабочая температура — от −10 до +50 C,
• питание — щелочная батарея 9 В,
• типичный ресурс батареи — около 400 часов без подсветки,
• габариты — приблизительно 167 × 84 × 46 мм,
• масса — около 550 г.

Для измерения тока вход A защищён быстродействующим предохранителем на 11 А, 1000 В. Значение 20 А допускается только как кратковременный предел: перегрузка ограничена 30 секундами с последующим перерывом не менее 10 минут. При постоянном измерении ток не должен превышать штатный предел 10 А. Показания True RMS полезны при работе с нелинейной нагрузкой: например, частотными преобразователями, импульсными источниками питания и электронными регуляторами. Точность зависит от частоты, уровня сигнала и его формы; поэтому при анализе нестандартных сигналов учитывают условия, указанные в спецификации прибора.

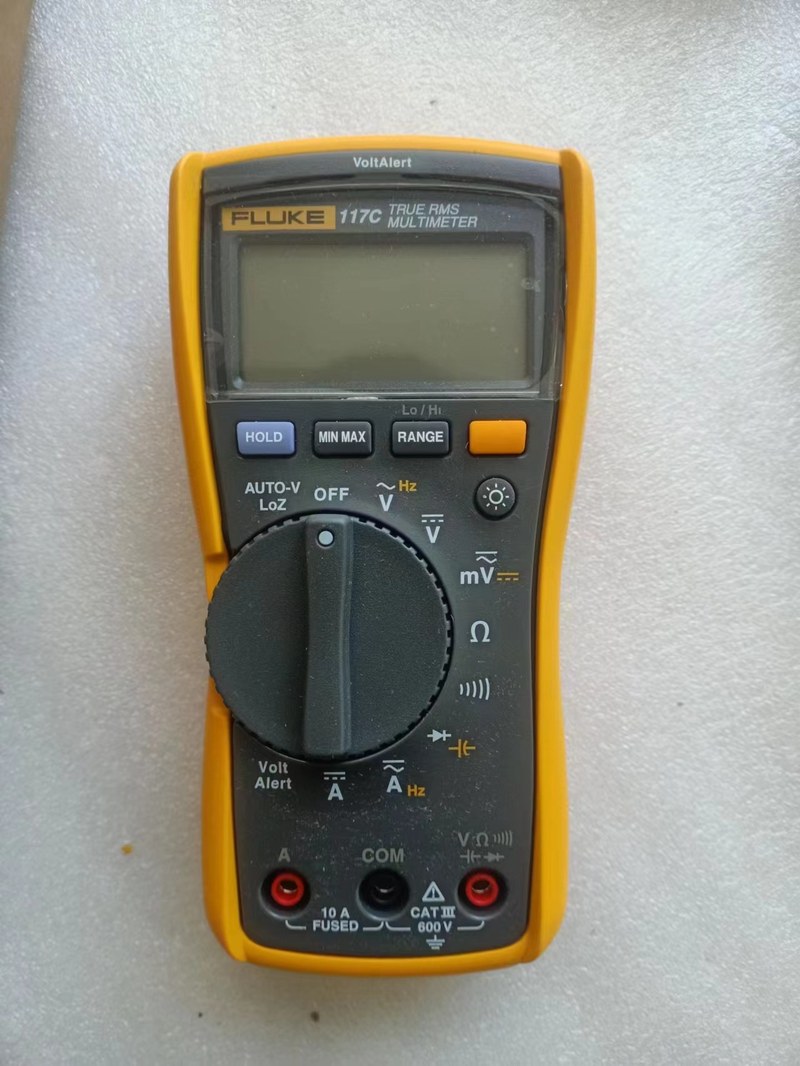

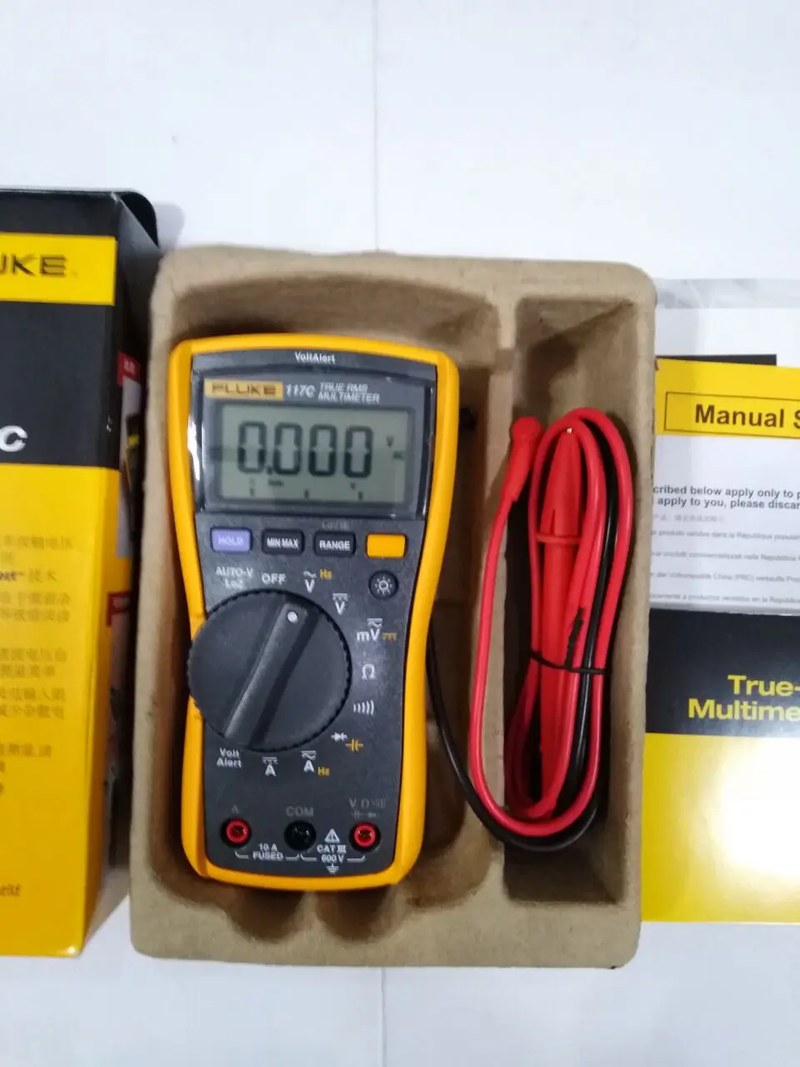

Конструкция и органы управления

Корпус объединяет измерительный тракт, дисплей, поворотный переключатель режимов и входные гнёзда. Защитный чехол снижает риск повреждения корпуса при повседневной эксплуатации, а крупный экран и белая подсветка облегчают считывание данных в плохо освещённом помещении. К основным элементам относятся:

• поворотный переключатель для выбора измеряемой величины,
• цифровой дисплей с единицами измерения и индикаторами режима,
• гнёзда COM и V для подключения общего и измерительного щупов,
• отдельное токовое гнездо A для измерения силы тока,
• встроенный датчик VoltAlert для бесконтактной проверки напряжения,
• звуковой излучатель для сигнализации при прозвонке,
• батарейный отсек и защитный предохранитель токового входа.

Выбор гнезда для красного щупа зависит от задачи. При измерении напряжения, сопротивления, ёмкости, частоты и проверке цепи его подключают к соответствующему входу V; при измерении тока — к гнезду A. Ошибочное подключение щупа при попытке измерить напряжение может привести к короткому замыканию через токовый вход и повреждению предохранителя.

Принципы и режимы работы

В аналоговом измерительном тракте сигнал от щупов проходит через защитные и преобразовательные цепи, затем оцифровывается и выводится на дисплей. Для каждого режима прибор использует собственный алгоритм: измерение напряжения выполняется параллельно участку цепи, а измерение тока требует последовательного включения мультиметра в разрыв цепи. AutoVolt автоматически определяет переменное или постоянное напряжение и применяет режим с низким входным сопротивлением. Низкое сопротивление уменьшает влияние наведённых напряжений, которые могут возникать на отключённых проводах рядом с работающими кабелями. При этом такой режим сильнее нагружает проверяемую цепь, поэтому его используют с пониманием того, что он способен повлиять на высокоомные цепи. VoltAlert обнаруживает переменное напряжение без прямого контакта щупа с токоведущей частью. Эта функция подходит для предварительной проверки, но не заменяет измерение контактным способом и не подтверждает отсутствие напряжения. Перед работами, требующими безопасного обесточивания, проверяют отсутствие напряжения подходящим контактным методом. Режимы мультиметра решают разные диагностические задачи:

• измерение напряжения показывает наличие и уровень питания,
• измерение тока помогает оценить потребление нагрузки,
• измерение сопротивления выявляет обрывы и изменения параметров компонентов,
• прозвонка ускоряет поиск разрывов и замыканий в проводниках,
• проверка диодов позволяет оценить прямое и обратное направление проводимости,
• измерение ёмкости помогает проверить конденсаторы,
• измерение частоты характеризует периодические сигналы в пределах рабочего диапазона прибора.

При измерении сопротивления, ёмкости, прозвонке и проверке диодов исследуемая цепь должна быть обесточена. Заряженные конденсаторы перед подключением разряжают безопасным способом.

Практическое применение

Функциональность Fluke 117C подходит для технического обслуживания низковольтных электроустановок и оборудования, где требуется быстро проверить питание, целостность проводки или состояние отдельных компонентов. В производственных и инженерных системах мультиметр применяют для:

• проверки напряжения в цепях управления и распределительных щитах,
• диагностики электродвигателей и подключённых к ним цепей,
• контроля выходов блоков питания,
• проверки кабельных соединений и контактов,
• оценки сопротивления и целостности обесточенных проводников,
• контроля конденсаторов и диодных компонентов,
• первичной проверки переменного напряжения бесконтактным способом.

Прибор не заменяет анализатор качества электроэнергии, мегомметр или специализированное оборудование для диагностики сложных промышленных приводов. Он предназначен прежде всего для стандартных электрических измерений и оперативного поиска неисправностей.

Таким образом, Fluke 117C объединяет базовые измерительные функции цифрового мультиметра с True RMS, автоматическим выбором типа напряжения и бесконтактным обнаружением переменного поля. Низкоомный режим помогает уменьшить влияние наведённых напряжений, а категория CAT III 600 В задаёт условия применения в низковольтных распределительных системах. При правильном выборе режима и входных гнёзд прибор подходит для текущего контроля электрических цепей и компонентов. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и компоненты для промышленных систем, энергетики и производственной инфраструктуры. Fluke 117C может рассматриваться как инструмент для выполнения повседневных измерительных задач при обслуживании электротехнического оборудования.
