Термометр Fluke 59 для обслуживания промышленного оборудования

Fluke 59 — компактный инфракрасный термометр для бесконтактного измерения температуры поверхности. Он позволяет быстро проверять нагрев оборудования, не касаясь объекта и не останавливая технологический процесс. Прибор применяют для оперативного контроля электродвигателей, электрических шкафов, элементов систем отопления и вентиляции, трубопроводов и других доступных поверхностей. Модель измеряет температуру в диапазоне от −18 до 275 C. Результат выводится на жидкокристаллический дисплей; для наведения используется лазерный указатель. Термометр предназначен для быстрых проверок и поиска участков с отличающейся температурой. Он не заменяет контактный датчик там, где требуется измерить температуру внутри материала или получить точные данные о жидкости.

Технические характеристики

Fluke 59 регистрирует инфракрасное излучение, исходящее от поверхности, и преобразует его в температурное показание. Такой метод полезен, когда объект движется, находится под напряжением, слишком горячий для контакта либо недоступен для установки зонда. Основные параметры модели:

• диапазон измерения — от −18 до 275 C, что охватывает многие задачи контроля оборудования и инженерных систем;
• погрешность при температуре от 100 до 275 C — ±2 % от показания;

• погрешность в диапазоне от 0 до 100 C — ±2 C;
• для температур ниже 0 C указана погрешность ±3 C;
• повторяемость — ±1 % от показания или ±1 C, выбирается большее значение;
• коэффициент «расстояние до объекта — диаметр измеряемого пятна» — 8:1 при оценке по 90 % энергии;
• время отклика — менее 500 мс;
• разрешение дисплея — 0,2 C или 0,5 F;
• спектральный диапазон термобатарейного детектора — 6,5–18 мкм;
• коэффициент излучения — фиксированный, 0,95;
• удержание показания на дисплее — 7 секунд;
• питание — батарея 9 В, заявленное время работы — около 4 часов;
• масса с батареей — около 200 г, размеры — 152 × 102 × 38 мм.

Погрешность показывает возможное отклонение показания от фактической температуры при заданных условиях измерения. Повторяемость характеризует, насколько близкие результаты прибор выдаёт при повторном измерении того же объекта. Коэффициент 8:1 определяет размер зоны, усреднённую температуру которой регистрирует термометр: например, с расстояния 80 см измерительное пятно составляет примерно 10 см. Поэтому для небольшой детали следует поднести прибор ближе, чтобы пятно не захватывало окружающие поверхности. Характеристики модели приведены для Fluke 59 Mini и не должны смешиваться с параметрами Fluke 59 MAX и 59 MAX+.

Конструкция и принцип работы

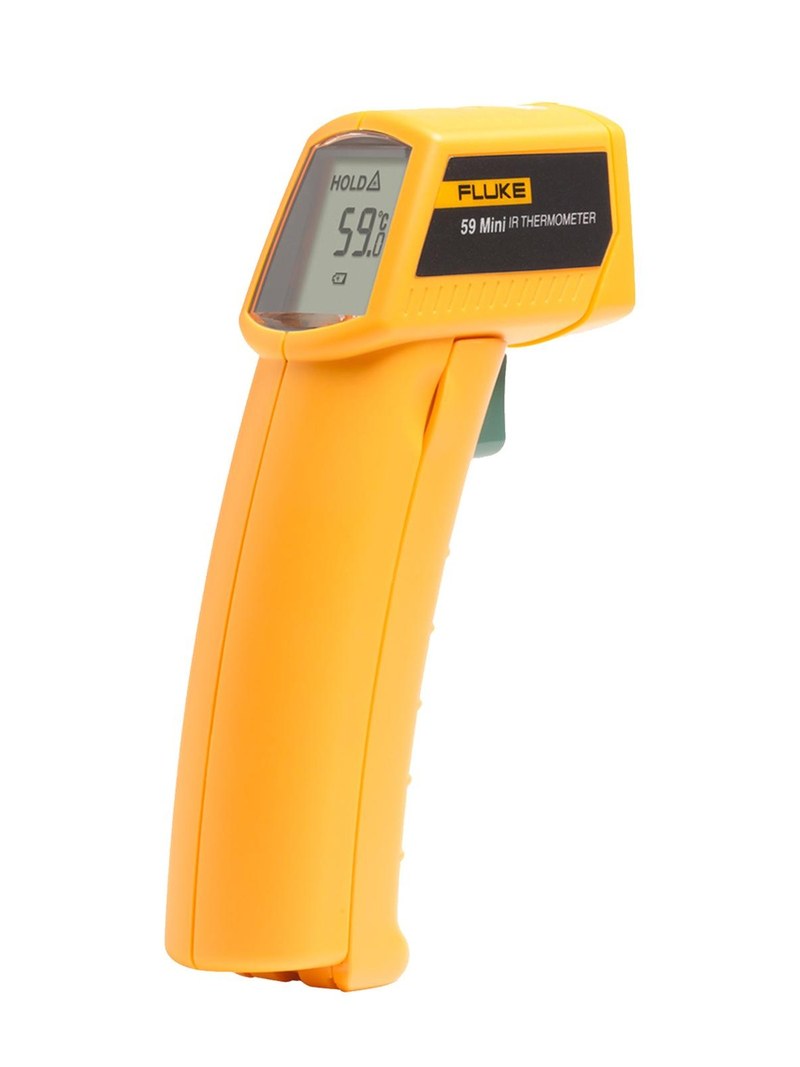

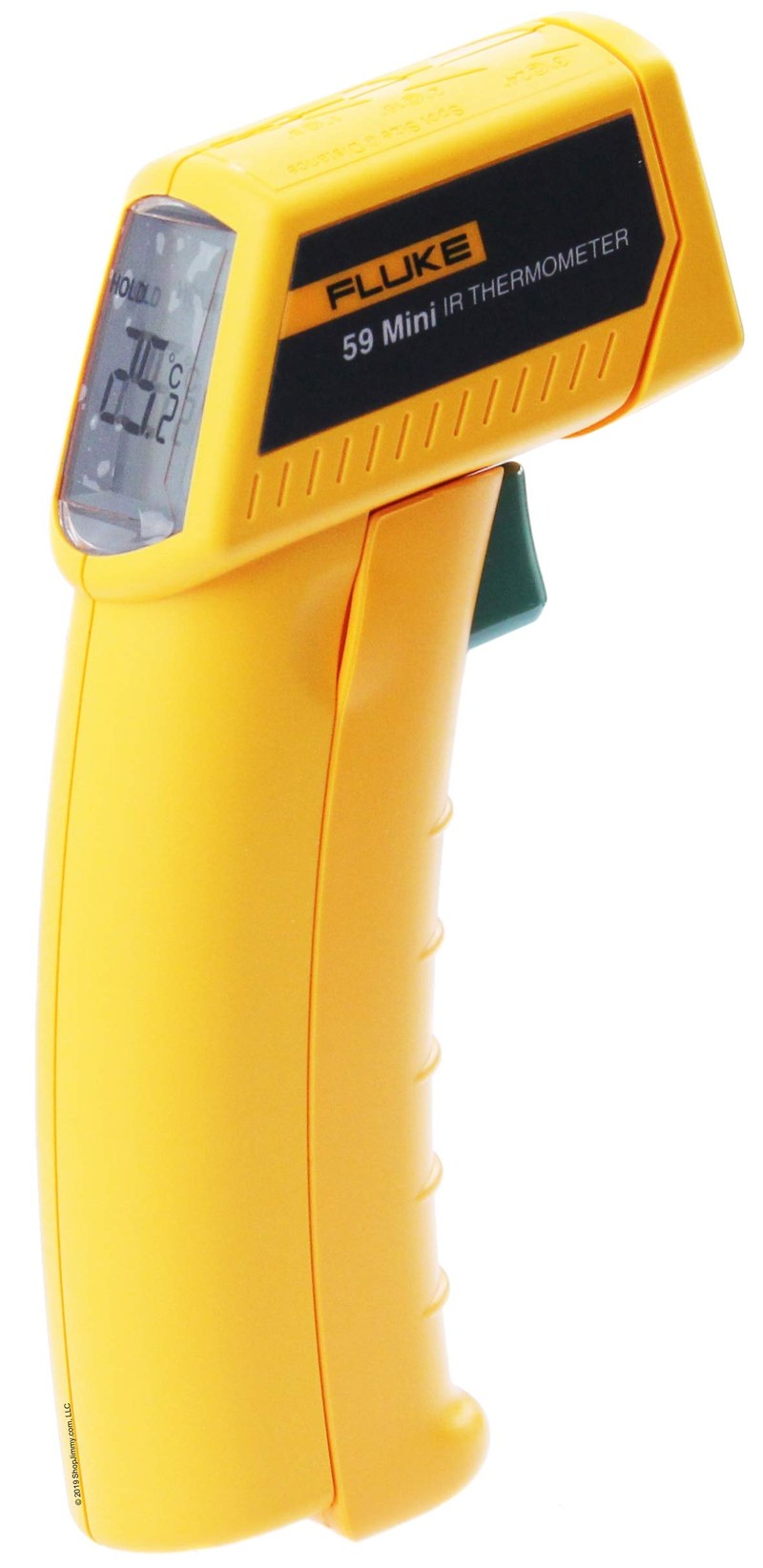

Корпус Fluke 59 объединяет инфракрасный датчик, оптическую систему, лазерный указатель, дисплей и органы управления. Пистолетная форма помогает удерживать прибор одной рукой и направлять его на нужную область. На корпусе расположены курок измерения и отсек для батареи; показания выводятся на дисплей с подсветкой. При нажатии на курок оптическая система принимает инфракрасное излучение от объекта. Термобатарейный детектор преобразует его в электрический сигнал, который электронный блок пересчитывает в температуру. Для расчёта используется заданный коэффициент излучения 0,95. Лазерный указатель помогает направить прибор, но не показывает границы измерительного пятна: оно зависит от расстояния и увеличивается по мере удаления от поверхности. Порядок измерения включает несколько действий:

• прибор направляют на поверхность так, чтобы измерительное пятно полностью находилось в пределах нужной зоны;
• курок нажимают и удерживают, пока на дисплее отображается результат;
• после отпускания курка показание сохраняется на экране примерно 7 секунд;
• при необходимости температуру отображают в градусах Цельсия или Фаренгейта.

Прибор измеряет температуру поверхности, а не внутренних слоёв детали. Он также усредняет излучение по измерительному пятну, поэтому локальный горячий участок может быть незаметен, если его размер меньше зоны охвата. При измерении через стекло, прозрачную плёнку или пыль результат может отражать температуру покрытия или загрязнения, а не самого объекта.

Режимы и особенности эксплуатации

Fluke 59 рассчитан на оперативные измерения с ручным наведением. Пользователь выбирает единицу отображения, направляет термометр на объект и считывает показание. Настраивать коэффициент излучения для разных материалов нельзя: он установлен на уровне 0,95. Это упрощает работу, но ограничивает точность на поверхностях с существенно отличающимися свойствами излучения. Для стабильного результата измеряемая поверхность должна занимать всё поле прибора. Ошибки часто возникают при слишком большом расстоянии, неверном угле наведения, наличии бликов или сильном перепаде температур между корпусом прибора и окружающей средой. На отражающих металлических поверхностях термометр может воспринимать излучение соседних горячих или холодных объектов. В таких случаях показания следует трактовать как ориентировочные либо использовать метод измерения, подходящий для конкретного материала. Рабочая температура окружающей среды составляет от 0 до 50 C. Допустимая относительная влажность — 10–90 % без конденсации при температуре до 30 C. Хранить прибор без батареи допускается при температуре от −20 до 65 C. Эти условия важны, поскольку конденсат, загрязнение оптики и резкое изменение температуры прибора могут повлиять на качество измерений. При обслуживании следует поддерживать чистоту оптического окна и не допускать попадания на него масла, пыли и влаги. Низкий заряд батареи отображается индикатором. Лазерный указатель используют только для наведения и не направляют в глаза.

Области применения

Бесконтактное измерение позволяет проверить нагрев отдельных узлов, не разбирая оборудование и не прикасаясь к его поверхности. Это удобно для обходов, первичной диагностики и сравнения температуры одинаковых элементов при близких условиях работы. В промышленности Fluke 59 применяют для таких задач:

• контроль нагрева корпусов электродвигателей, насосов и редукторов;
• проверка контакторов, автоматических выключателей и соединений в электрических шкафах;
• поиск перегрева подшипников, муфт и других узлов вращающегося оборудования;
• сравнение температуры участков трубопроводов, арматуры и отопительных контуров;
• проверка вентиляционных решёток, воздуховодов и элементов климатических установок;
• контроль нагрева корпусов приборов, технологических агрегатов и производственных линий.

Прибор особенно полезен для быстрого поиска температурной аномалии. Если требуется определить точную температуру небольшой детали, измерить внутреннюю температуру материала или контролировать процесс с установленным допуском, подход следует выбирать с учётом размера объекта, характеристик его поверхности и требуемой точности.

Таким образом, Fluke 59 — инфракрасный термометр для быстрой оценки температуры доступных поверхностей в диапазоне от −18 до 275 C. Его оптическое отношение 8:1, время отклика менее 500 мс и компактный корпус делают прибор практичным для осмотра оборудования и инженерных систем. При интерпретации показаний необходимо учитывать размер измерительного пятна и коэффициент излучения поверхности. Компания «Олниса» поставляет промышленное оборудование предприятиям на территории России и стран СНГ. В ассортименте компании представлены приборы и технические средства для производственных и инженерных задач. «Олниса» выступает поставщиком промышленного оборудования для организаций различных отраслей.
