Трехходовой клапан ESBE 3F65: надежное управление потоками теплоносителя
Трехходовой клапан ESBE 3F65 относится к поворотной регулирующей арматуре, применяемой в водяных системах отопления, охлаждения и технологической теплопередачи. Исполнение DN 65 предназначено для контуров, где требуется смешивать два потока, перераспределять расход между ветвями или поддерживать заданную температуру теплоносителя. Фланцевое присоединение рассчитано на стационарный монтаж в котельных, тепловых пунктах, вентиляционных установках и распределительных узлах. Регулирование выполняется поворотом внутреннего элемента, поэтому изменение проходных сечений происходит без линейного перемещения штока.
Гидравлическая функция
ESBE 3F65 представляет собой трехходовой клапан, способный работать в смесительной или разделительной схеме. В первом случае два входных потока объединяются в общий выход, а положение регулирующего органа определяет долю расхода через каждый вход. Во втором общий поток распределяется между двумя направлениями. Такая схема применяется для регулирования температуры подачи, изменения тепловой мощности теплообменника, управления байпасом и перераспределения теплоносителя между параллельными участками. Ключевые характеристики, элементы и эксплуатационные признаки:
- условный проход DN 65,
- трехходовая гидравлическая схема,
- фланцевое присоединение к трубопроводу,
- поворотный регулирующий элемент,
- вал передачи вращающего момента,
- работа на смешение или распределение потока,
- возможность управления электроприводом,
- изменение расхода за счет углового положения затвора,
- применение в водяных контурах отопления и охлаждения,
- необходимость соблюдения направления подключения каналов,
- требование соосной установки ответных фланцев,
- защита рабочей полости от твердых загрязнений,
- учет перепада давления при расчете регулирующего участка,
- согласование крутящего момента клапана и привода,
- обеспечение доступа к валу и приводу при обслуживании.
Конструкция

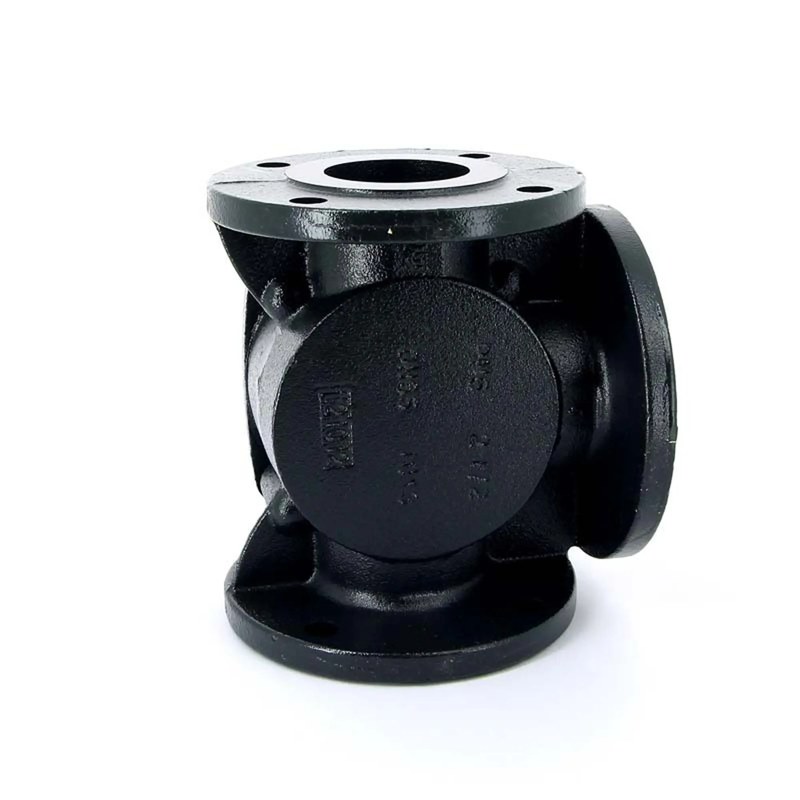

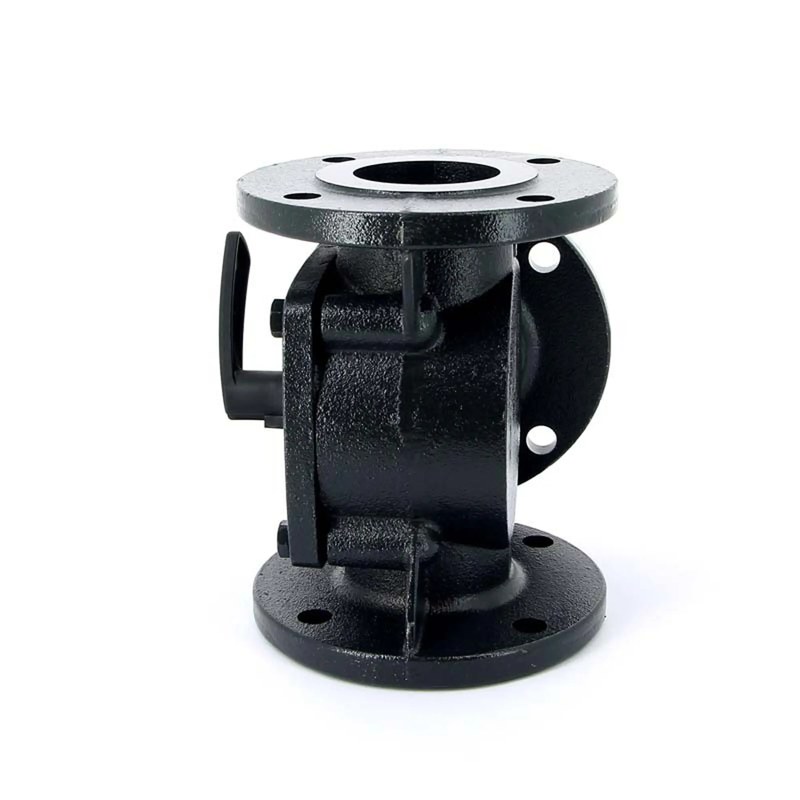

Корпус выполнен в жестком трехпатрубковом исполнении с фланцами, обеспечивающими разъемное соединение с трубопроводом. Внутри расположен поворотный регулирующий орган, кинематически связанный с наружным валом. При вращении вала проходы между каналами открываются и перекрываются в заданной последовательности. Конструкция допускает ручное управление либо установку электропривода. Уплотняющие элементы ограничивают утечки по валу и изолируют рабочую среду от внешней зоны. Фланцевая установка требует отсутствия перекоса и значительных внешних усилий со стороны трубопровода. Ответные фланцы должны быть соосны, а крепеж затягивается равномерно. До ввода системы в работу трубопровод очищают от сварочных частиц, стружки и других включений. Твердые загрязнения могут ухудшать плавность поворота, повреждать контактные поверхности и увеличивать момент сопротивления.
Принцип работы
Регулирование основано на изменении углового положения внутреннего элемента относительно трех каналов корпуса. В промежуточном положении два регулируемых направления остаются частично открытыми, поэтому расходы изменяются одновременно. В смесительном контуре горячий поток объединяется с охлажденным обратным теплоносителем. Изменяя их соотношение, система получает требуемую температуру на выходе. В разделительном режиме тот же механизм изменяет долю общего расхода, направляемую в каждую выходную ветвь. При автоматическом управлении датчик передает измеренное значение контроллеру, а контроллер формирует команду приводу. Электропривод поворачивает вал на расчетный угол, после чего меняются гидравлические сечения каналов. Контур реагирует изменением расхода и температуры, а регулятор корректирует положение до достижения заданного параметра. Для устойчивой работы важны правильно выбранный закон регулирования и отсутствие чрезмерного перепада давления на клапане. Фактический расход определяется насосом и сопротивлением сети. При различии сопротивлений ветвей одинаковый поворот затвора дает неодинаковое изменение расхода. Поэтому при расчете учитывают гидравлический режим регулируемого участка.
Области применения
ESBE 3F65 используют в узлах смешения отопительных систем, котельных, тепловых пунктах, контурах теплоаккумуляторов, водяных секциях вентиляционных установок и системах технологического нагрева. В погодозависимом регулировании клапан изменяет температуру подачи по команде контроллера. В теплообменных схемах он корректирует долю потока через аппарат или байпас. В распределительном режиме устройство применяют для управляемого изменения расхода между двумя направлениями без остановки циркуляции.
Таким образом, трехходовой клапан ESBE 3F65 — регулирующий элемент DN 65 с фланцевым присоединением и поворотным принципом действия. Он предназначен для смешения и распределения потоков в водяных теплотехнических контурах и может работать совместно с электроприводом. Надежность регулирования определяется правильной схемой подключения, согласованием гидравлических сопротивлений, корректным выбором привода и соблюдением требований монтажа. Компания «Олниса» осуществляет поставку промышленного оборудования, включая трехходовые клапаны ESBE для инженерных и технологических систем.
