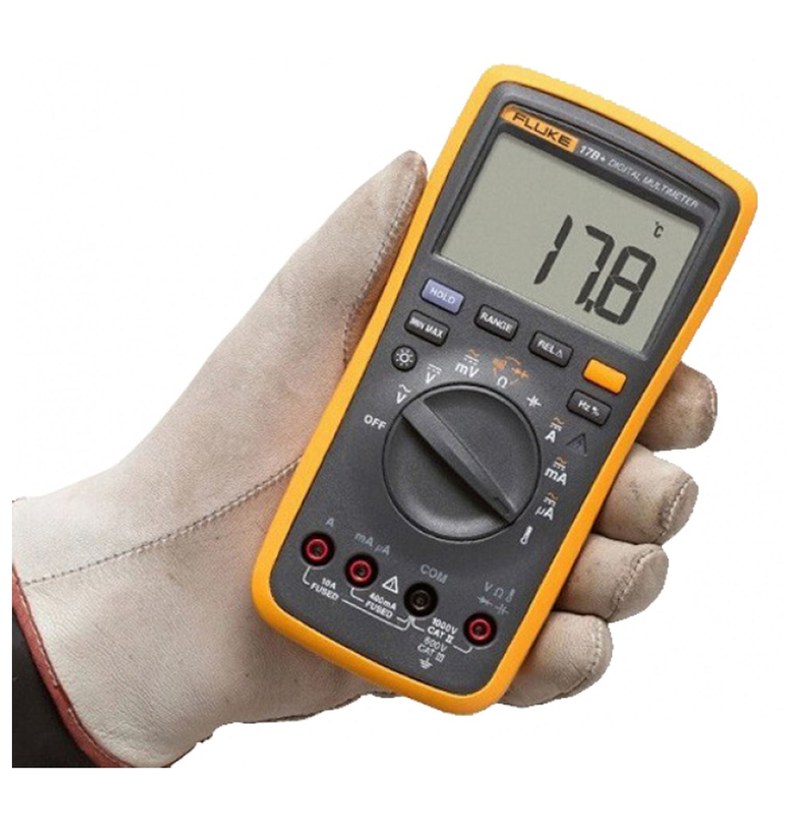

Мультиметр Fluke 17B — надежный прибор для профессиональных электрических измерений
Fluke 17B — цифровой мультиметр для проверки электрических цепей при наладке, ремонте и регламентном обслуживании оборудования. Прибор объединяет измерение напряжения, тока, сопротивления, емкости, частоты и температуры, а также функции контроля диодов и целостности проводников. Такая конфигурация позволяет применять одну измерительную платформу для последовательной диагностики силовых и управляющих систем.
Технические характеристики
Ключевые параметры Fluke 17B охватывают основные величины, необходимые при диагностике низковольтных установок:
- измерение постоянного и переменного напряжения до 1000 В,
- измерение постоянного и переменного тока через отдельные входы, включая диапазон до 10 А,
- определение сопротивления до десятков мегаом,
- измерение емкости конденсаторов,
- контроль частоты сигнала и коэффициента заполнения,
- измерение температуры с подключаемой термопарой типа K,
- разрядность цифровой шкалы до 6000 отсчетов,
- автоматический и ручной выбор диапазона,
- режим относительных измерений и функция удержания текущего показания на ЖК-дисплее,
- звуковая проверка непрерывности цепи и тестирование диодов,
- категория электробезопасности CAT III 600 В и CAT II 1000 В.
Точность зависит от функции, диапазона, частоты сигнала, температуры среды и состояния принадлежностей. При измерении постоянного напряжения входной уровень масштабируется и поступает в аналого-цифровой преобразователь. Для переменных величин тракт формирует эквивалентное показание в пределах рабочей полосы. Сопротивление определяется по падению напряжения при подаче внутреннего тестового тока на обесточенный объект. При измерении емкости анализируется заряд конденсатора, а температурный канал преобразует термоэлектрический сигнал датчика типа K.

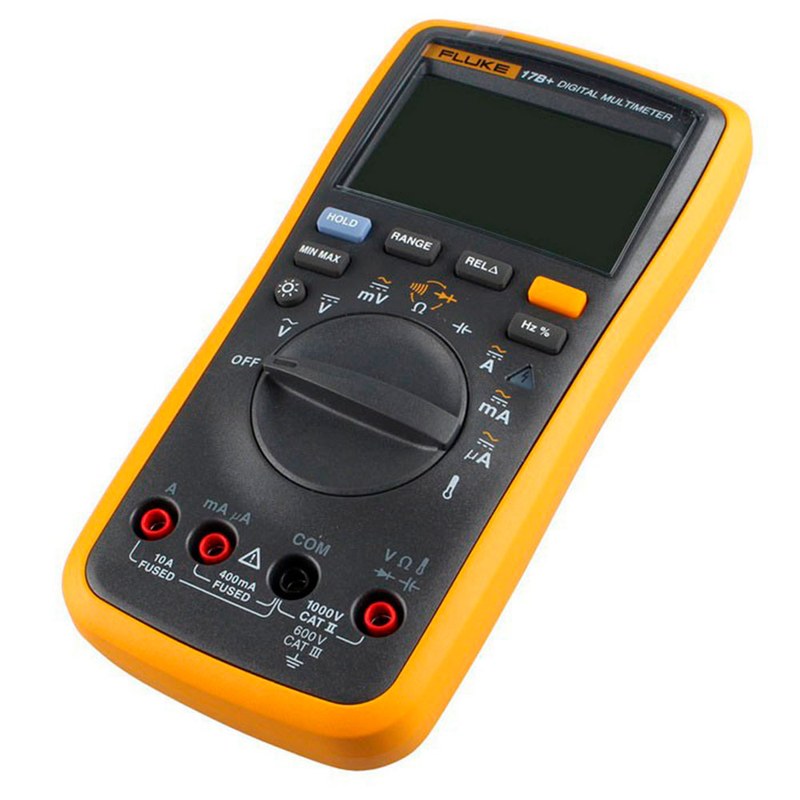

Особенности конструкции
Корпус приспособлен к переносной эксплуатации и обеспечивает управление одной рукой. Гнезда разделяют общий вход, канал напряжения и сопротивления, миллиамперный вход и цепь большого тока. Такое построение защищает чувствительный тракт, но требует перестановки щупа при переходе между измерением напряжения и тока. В токовых цепях применяются плавкие предохранители, разрывающие соединение при перегрузке. Входная защита дополнена элементами ограничения импульсных перенапряжений. Сменные батареи обеспечивают автономность, откидная опора удерживает прибор на рабочей поверхности, а защитная оболочка снижает влияние случайных механических воздействий.
Порядок измерений
Последовательность действий определяется проверяемой величиной:
- до подключения осматривают корпус, изоляцию щупов, разъемы и предохранители,
- напряжение измеряют при параллельном подключении к участку цепи,
- ток измеряют после разрыва цепи и последовательного включения мультиметра,
- неизвестный ток сначала проверяют на входе с наибольшим допустимым пределом,
- сопротивление, емкость, диоды и непрерывность контролируют только после снятия напряжения,
- конденсаторы перед подключением полностью разряжают,
- при температурной проверке соблюдают полярность термопары и учитывают тепловую инерцию,
- после измерения тока щуп возвращают во вход напряжения и сопротивления.
При работе под напряжением сначала подключают общий щуп, затем потенциальный; отключение выполняют в обратном порядке. Пальцы удерживают за защитными упорами наконечников. Категория щупов, переходников и зажимов должна соответствовать установке. Нельзя превышать допустимое напряжение между входом и землей, измерять сопротивление во включенной цепи либо использовать прибор с поврежденным корпусом. Категория безопасности характеризует устойчивость к импульсным перенапряжениям, но не заменяет организационные меры защиты.
Области применения
Функциональный набор модели востребован при выполнении следующих операций:
- проверка питающих линий и вторичных цепей управления,
- диагностика контакторов, реле, выключателей и электромагнитных приводов,
- контроль блоков питания, аккумуляторных сборок и зарядных устройств,
- поиск обрывов, переходных сопротивлений и ошибочных соединений,
- проверка резисторов, диодов и конденсаторов при ремонте электронных узлов,
- оценка частоты управляющих и импульсных сигналов,
- контроль температуры поверхностей, трубопроводов и компонентов,
- пусконаладочные проверки шкафов автоматики и распределительных устройств.
Таким образом, Fluke 17B представляет собой многофункциональный цифровой прибор для систематической проверки электрических параметров и температуры. Его режимы охватывают задачи первичной диагностики, контроля компонентов и обслуживания низковольтных систем. Разделение входов, защитные элементы, выбор диапазона и фиксация данных обеспечивают последовательную организацию работ. Достоверность результата зависит от правильной схемы подключения, исправности принадлежностей, соблюдения пределов и учета условий измерения. Поставка Fluke 17B компанией «Олниса» позволяет комплектовать инженерные подразделения промышленным измерительным оборудованием.
