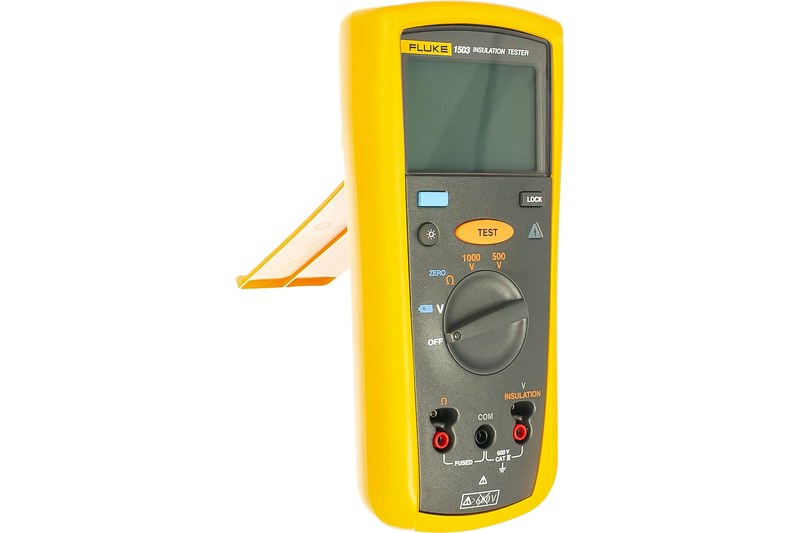

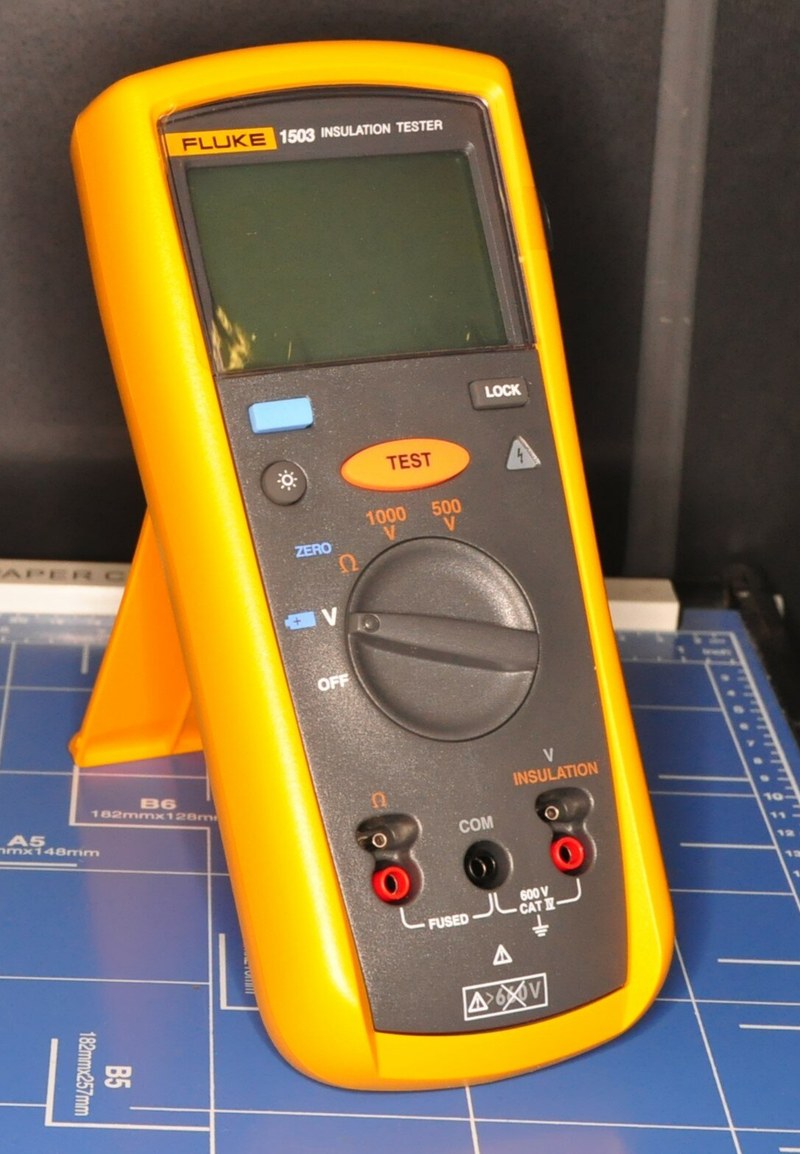

Мегаомметр Fluke 1503 для точного контроля состояния изоляции
Мегаомметр Fluke 1503 с обозначением FLUKE-1503 предназначен для проверки сопротивления изоляции кабельных линий, электродвигателей, распределительных устройств и других обесточенных объектов. Прибор формирует стабилизированное испытательное напряжение, измеряет ток утечки и вычисляет сопротивление исследуемого участка. Дополнительные режимы измерения переменного и постоянного напряжения, а также сопротивления низковольтной цепи позволяют выполнять основные операции при монтаже и техническом обслуживании электроустановок одним переносным средством контроля.
Технические характеристики
Рабочие параметры определяют пригодность Fluke 1503 для плановой диагностики изоляции и локализации дефектов. Ключевые характеристики прибора представлены ниже:
- номинальные испытательные напряжения изоляции 500 и 1000 В,
- диапазон измерения сопротивления изоляции от 0,1 МОм до 2000 МОм,
- измерение сопротивления электрической цепи в диапазоне от 0,01 Ом до 20,00 кОм,
- контроль переменного и постоянного напряжения до 600 В,
- номинальный испытательный ток 1 мА,
- автоматический разряд емкостной нагрузки после завершения проверки,
- категория безопасности CAT IV 600 В,
- питание от четырех щелочных элементов типоразмера AA,
- цифровая индикация результата и аналоговая шкала на дисплее.
На результат влияют емкость протяженного кабеля, наведенное напряжение, влажность поверхности и температура изоляционного материала. Эти факторы изменяют ток утечки и время стабилизации отсчета. Для сопоставления данных применяют одинаковое испытательное напряжение и фиксируют условия измерений.
Принцип измерения изоляции
После подключения щупов к обесточенному объекту преобразователь прибора повышает напряжение батарей до заданного уровня. Между проводниками или между токоведущей частью и защитным проводником возникает испытательное электрическое поле. Fluke 1503 регистрирует проходящий через изоляцию ток, включающий объемную, поверхностную и абсорбционную составляющие, после чего рассчитывает отношение приложенного напряжения к измеренному току. По мере заряда емкости объекта переходный ток уменьшается, поэтому окончательное значение снимают после стабилизации показаний. Кнопка TEST запускает испытание, а функция блокировки позволяет проводить продолжительную проверку без постоянного удержания органа управления. Если на входе присутствует опасное внешнее напряжение, прибор предупреждает оператора и препятствует некорректной процедуре. После отпускания кнопки испытательная цепь автоматически разряжается; до отсоединения проводов следует дождаться индикации безопасного уровня.
Порядок выполнения испытаний
Корректная процедура начинается с отключения питания, блокировки коммутационных аппаратов и подтверждения отсутствия напряжения. Параллельно подключенные электронные модули, ограничители перенапряжения и элементы, не рассчитанные на 500 или 1000 В, отсоединяют от проверяемого участка. Далее соединяют общий провод с опорной точкой, измерительный провод — с контролируемым проводником, выбирают испытательное напряжение и запускают тест. Основная последовательность работ включает следующие операции:
- визуальный осмотр корпуса, проводов, щупов и изоляции принадлежностей,
- проверку остаточного или наведенного напряжения на объекте,
- электрическое отделение проверяемого участка от источников питания и чувствительных нагрузок,
- выбор уровня 500 либо 1000 В в соответствии с регламентом оборудования,
- удержание испытания до получения устойчивого отсчета,
- запись результата вместе с температурой и состоянием окружающей среды,
- ожидание автоматического разряда перед изменением схемы подключения.
Области применения
Прибор ориентирован на эксплуатационные и монтажные измерения. Типовые задачи Fluke 1503 включают:
- входной контроль кабелей перед прокладкой или подключением,
- проверку изоляции силовых и управляющих цепей после монтажа,
- диагностику обмоток электродвигателей и трансформаторов,
- обслуживание распределительных щитов и коммутационных аппаратов,
- поиск участков с пониженным сопротивлением после воздействия влаги,
- сравнение результатов периодических испытаний для выявления деградации,
- контроль цепей перед вводом оборудования в эксплуатацию.
Таким образом, мегаомметр Fluke 1503 FLUKE-1503 объединяет двухуровневое испытание изоляции, низкоомный контроль и измерение напряжения в защищенном переносном корпусе. Диапазон до 2000 МОм, автоматический разряд и категория CAT IV 600 В позволяют применять прибор при обслуживании кабельных, электромеханических и распределительных систем. Результаты зависят от отключения объекта, времени выдержки и соблюдения безопасной процедуры. Компания «Олниса» осуществляет поставку Fluke 1503 и другого промышленного оборудования для предприятий различных отраслей.
