Коммутатор Eltex MES3500I-08P: возможности, особенности и применение
Коммутатор Eltex MES3500I-08P представляет собой управляемое промышленное сетевое устройство для построения Ethernet-сегментов на объектах автоматизации, энергетики, транспорта, связи. Модель рассчитана на стабильную передачу данных, сетевую сегментацию. Обозначение модели и P/N — MES3500I-08P. Устройство может применяться как узел доступа или агрегации для подключения контроллеров, терминалов, IP-камер, точек доступа.
Технические характеристики
MES3500I-08P сочетает медные интерфейсы доступа с возможностью построения оптических линий. Ключевые параметры устройства представлены ниже:
- 8 портов 10/100/1000BASE-T для подключения оконечных устройств,
- поддержка PoE для питания совместимого сетевого оборудования,
- наличие SFP-интерфейсов для организации оптических соединений,
- поддержка VLAN по IEEE 802.1Q,
- поддержка STP, RSTP и MSTP для защиты от сетевых петель,
- агрегация каналов с использованием LACP,
- механизмы QoS для классификации и приоритизации трафика,
- поддержка статической маршрутизации и функций уровня L3,
- средства удаленного управления и сетевого мониторинга.
Особенности конструкции

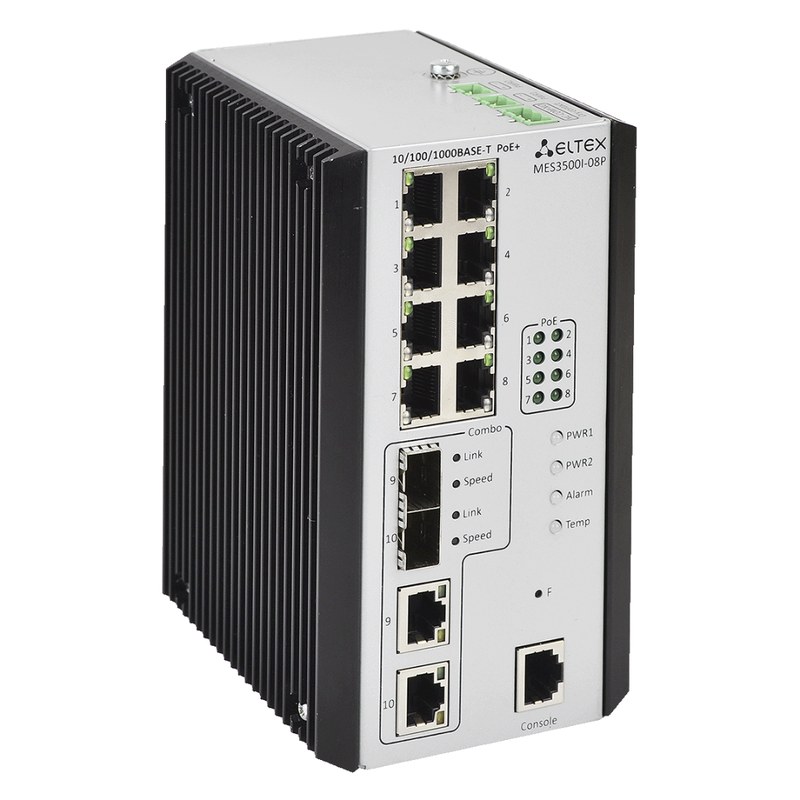

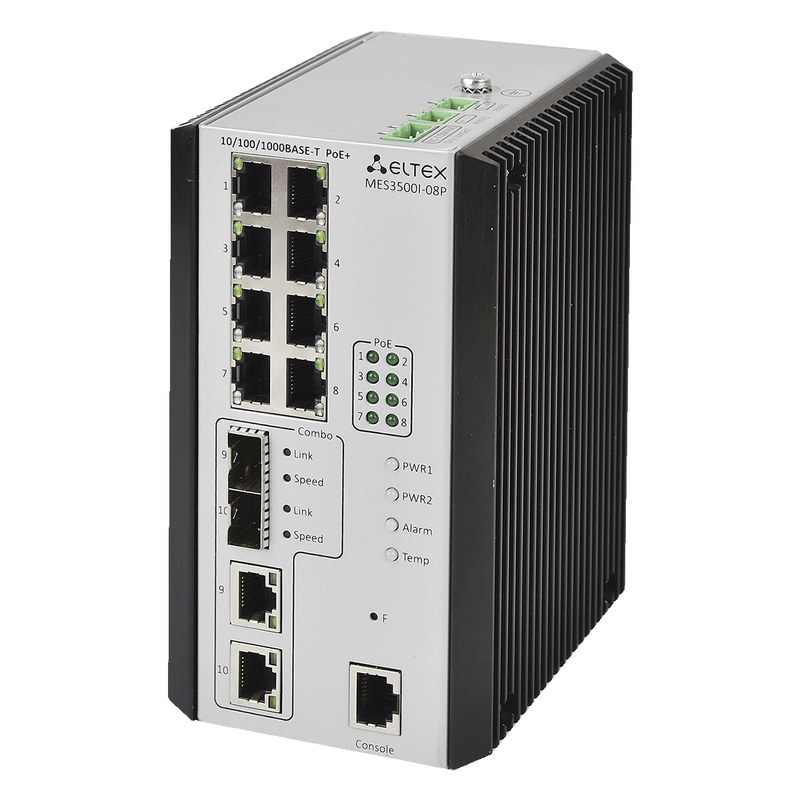

Корпус MES3500I-08P рассчитан на установку в составе промышленной телекоммуникационной инфраструктуры. Компоновка интерфейсов обеспечивает подключение медных линий доступа и оптических магистральных соединений между шкафами автоматики, технологическими площадками и удаленными узлами. Электронная архитектура предусматривает аппаратную коммутацию Ethernet-кадров. Порты доступа служат для соединения с конечными устройствами и поддерживают автоматическое согласование скорости и режима дуплекса. PoE позволяет передавать питание по той же кабельной линии, по которой идет обмен данными. SFP-интерфейсы применяются для установки совместимых оптических модулей. Оптические uplink-интерфейсы отделяют магистральный обмен от портов доступа и позволяют строить комбинированные медно-оптические сегменты без конвертеров.
Принцип работы
Коммутатор принимает Ethernet-кадр, анализирует MAC-адрес источника и связывает его с входным портом во внутренней таблице коммутации. Адрес назначения сопоставляется с известными записями, после чего кадр передается на требуемый интерфейс. Если адрес еще не изучен, выполняется рассылка в пределах соответствующего широковещательного домена. Такой алгоритм ограничивает избыточный трафик. При использовании VLAN физическая инфраструктура разделяется на логические сегменты. Кадры могут относиться к виртуальным сетям по порту или тегу IEEE 802.1Q, что позволяет отделять технологический трафик от служебного. Протоколы семейства Spanning Tree контролируют резервные соединения и блокируют пути, способные сформировать петлю.
Управление трафиком и защита сегментов
MES3500I-08P поддерживает механизмы для эксплуатации сети с разнородной нагрузкой. QoS позволяет выделять трафик, чувствительный к задержке, и снижать влияние фоновых потоков. Дополнительные функции обеспечивают контроль multicast-потоков:
- VLAN изолируют широковещательные домены,
- LACP объединяет физические соединения в логический канал,
- IGMP Snooping оптимизирует передачу multicast-трафика,
- LLDP используется для обнаружения соседних устройств,
- ACL ограничивают прохождение трафика по заданным признакам,
- Storm Control снижает влияние широковещательных штормов,
- Port Security ограничивает использование порта по правилам доступа,
- DHCP Snooping повышает контролируемость выдачи сетевых параметров,
- SNMP используется для централизованного мониторинга,
- журналирование фиксирует события для технического анализа.
Области применения
MES3500I-08P используется там, где необходимы управляемая коммутация Ethernet, подключение PoE-оборудования и объединение медных и оптических линий. Типовые направления применения представлены ниже:
- локальные сети промышленных систем автоматизации,
- сегменты видеонаблюдения с питанием IP-камер по PoE,
- подключение контроллеров, панелей оператора и терминалов,
- транспортные и энергетические объекты с распределенной архитектурой,
- инфраструктура диспетчеризации и телемеханики,
- узлы связи между производственными зданиями и шкафами автоматики,
- сети инженерного мониторинга и учета,
- технологические Ethernet-сегменты с резервированием каналов.
Таким образом, Eltex MES3500I-08P представляет собой управляемый промышленный коммутатор, объединяющий гигабитный Ethernet-доступ, PoE, оптические подключения, VLAN-сегментацию, резервирование и контроль сетевого трафика. Его архитектура позволяет формировать технологические сети с разделением потоков, защитой от петель и централизованным мониторингом. Модель применима в распределенных системах, где важны стабильность соединений, управляемость топологии и питание периферийных устройств через Ethernet. Компания «Олниса» осуществляет поставку Eltex MES3500I-08P и другого промышленного оборудования для предприятий. Поставка может использоваться при оснащении новых объектов, расширении действующей инфраструктуры.
