Зажимы Fluke для надежных и точных электрических измерений

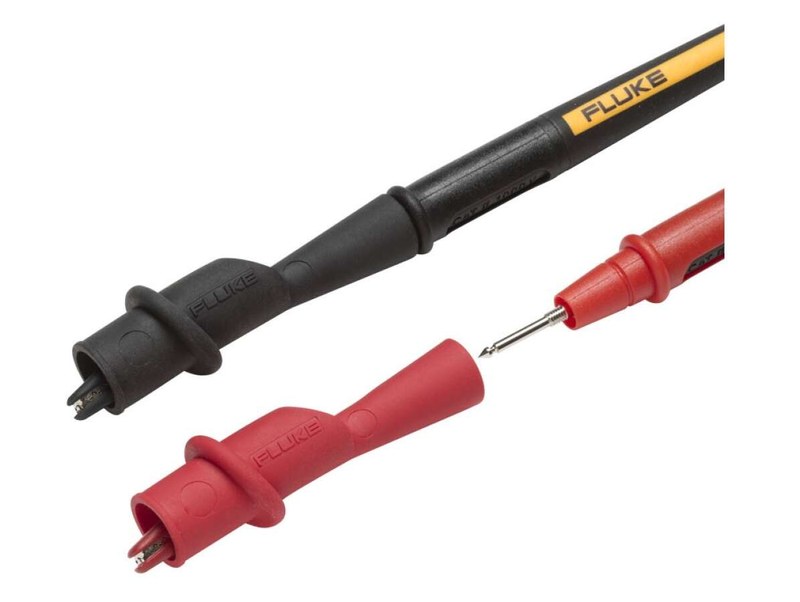

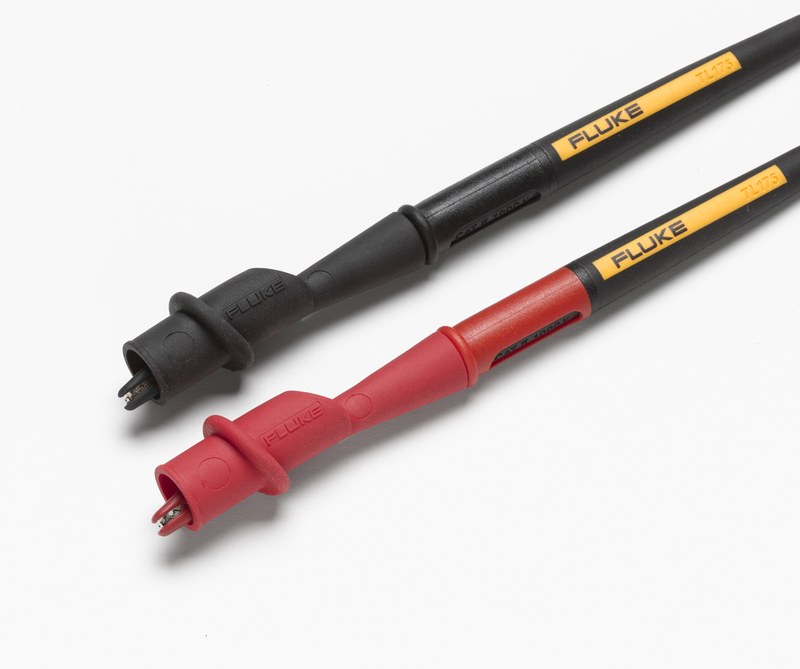

Fluke AC175 — комплект из двух изолированных зажимов типа «крокодил», предназначенный для подключения измерительных проводов к выводам электрических аппаратов, шинам, винтовым контактам и другим проводящим элементам. Красный и черный зажимы обеспечивают различение измерительных каналов и используются совместно с совместимыми щупами либо проводами Fluke. Такое соединение освобождает руки инженера при продолжительном контроле параметров, уменьшает вероятность смещения точки контакта и позволяет стабильно регистрировать напряжение, сопротивление, ток через соответствующую измерительную схему и другие электрические величины. Модель AC175 применяется при диагностике распределительных устройств, промышленной автоматики, приводной техники и электрооборудования, если категория измерений и допустимые параметры принадлежностей соответствуют условиям работы.

Ключевые характеристики

Зажимы выполняют функцию съемных контактных адаптеров. Они не формируют измерительный сигнал и не изменяют принцип действия подключенного прибора, а создают механически устойчивый переход между измерительным проводом и исследуемой цепью. Номинальные показатели следует рассматривать для всего измерительного тракта: фактический предел определяется компонентом с наименьшей допустимой категорией, рабочим напряжением или током. К основным характеристикам Fluke AC175 относятся:

• комплект из красного и черного зажимов для цветовой идентификации каналов,
• исполнение с изолирующими гибкими защитными чехлами,
• категория безопасности CAT III 1000 В,
• категория безопасности CAT IV 600 В,
• допустимый ток до 10 А,
• совместимость с предназначенными для такого соединения измерительными проводами Fluke,
• назначение для временного подключения к токопроводящим элементам во время измерений.

Конструкция контактного узла

Рабочая часть зажима образована двумя подпружиненными губками. При сжатии корпуса они раскрываются, а после отпускания пружина прижимает контактные поверхности к проводнику. Зубчатая геометрия помогает удерживать адаптер на головке винта, клемме или плоском выводе и ограничивает самопроизвольное соскальзывание. Гибкий изоляционный чехол закрывает металлические элементы, кроме необходимой зоны контакта, и одновременно служит органом управления при раскрытии губок.

Принцип работы и влияние контакта

После установки сила пружины поддерживает прижатие губок к проводящей поверхности. Электрический ток проходит от объекта через контактный металл зажима к измерительному проводу и входу прибора. Для вольтметрического канала малая площадь касания обычно не вызывает заметного падения напряжения благодаря высокому входному сопротивлению прибора. При измерении тока или проверке цепи под нагрузкой состояние контакта приобретает большее значение: загрязнение, оксидная пленка либо слабое прижатие увеличивают сопротивление перехода и тепловыделение. Последовательность формирования измерительного соединения включает следующие операции:

• проверка целостности чехлов, губок, пружин и присоединительных частей,
• сопоставление маркировки AC175 с категорией, напряжением и предполагаемым током цепи,
• подключение зажимов к совместимым проводам до полной механической посадки,
• установка прибора в требуемый режим и присоединение проводов к правильным входным гнездам,
• закрепление зажимов на чистых устойчивых контактных точках при снятом напряжении, когда это возможно,
• подача питания и выполнение измерения без прикосновения к токоведущим частям,
• снятие напряжения, подтверждение безопасного состояния и последовательное отсоединение принадлежностей.

Области применения

Fluke AC175 целесообразен там, где требуется удерживать соединение в течение настройки, регистрации или сравнительной проверки. Типичные задачи включают:

• контроль напряжения на клеммах распределительных щитов и шкафов управления,
• проверку цепей питания контакторов, реле, датчиков и исполнительных механизмов,
• измерение сопротивления обмоток и проводников на обесточенном оборудовании,
• контроль непрерывности защитных и сигнальных соединений,
• наблюдение за параметрами цепи во время функционального испытания,
• подключение к винтовым выводам при диагностике источников питания и приводов,
• выполнение лабораторных и ремонтных измерений с совместимыми приборами Fluke.

Таким образом, Fluke AC175 представляет собой специализированный контактный комплект, повышающий устойчивость временного соединения и удобство выполнения продолжительных электрических измерений. Изолированные подпружиненные губки, цветовое различение и категории CAT III 1000 В и CAT IV 600 В позволяют применять зажимы в профессиональных измерительных системах при соблюдении номиналов всей сборки. Точность и безопасность результата зависят от чистоты контактной поверхности, полной посадки адаптеров, исправности изоляции и правильной последовательности подключения. Регулярный осмотр и соблюдение эксплуатационных ограничений сохраняют предсказуемые свойства принадлежности в течение срока службы. Контакты надежны в работе.
