Тепловизионная камера Fluke TiS60 для технического обслуживания и диагностики
Fluke TiS60 — портативный тепловизор для бесконтактного контроля температурных полей промышленного оборудования. Прибор используют для поиска локальных перегревов, оценки тепловых потерь и сравнения однотипных узлов. Метод позволяет обнаруживать аномальные зоны без контакта с объектом и без остановки многих процессов.
Технические характеристики
Ключевые параметры Fluke TiS60 включают:
- разрешение инфракрасного детектора 260 × 195 пикселей,
- общее число элементов теплового изображения 50 700,
- диапазон измеряемых температур от −20 до +550 C,
- пространственное разрешение около 1,9 мрад,
- поле зрения около 35,7 × 26,8,
- поддержка нескольких цветовых палитр,
- сохранение термограмм в памяти,
- встроенная цифровая камера,
- совмещение тепловой и визуальной информации,
- питание от съемного аккумулятора.
Разрешение матрицы позволяет различать соединения, коммутационные элементы и локальные зоны нагрева. Диапазон охватывает типовые задачи контроля электрооборудования, подшипников, трубопроводов и теплообменников.
Принцип работы
Измерение основано на регистрации инфракрасного излучения поверхности. Оптика направляет излучение на матричный детектор, электроника преобразует сигналы в цифровые значения, а процессор формирует температурную карту. Каждой точке термограммы соответствует измеренное значение и цвет палитры. Для корректной оценки учитывают коэффициент излучения. Полированные металлы и материалы с низкой эмиссией способны отражать тепловое излучение окружающих объектов, поэтому визуально выраженная зона не всегда означает фактический перегрев. Также анализируют различия между одинаковыми фазами, контактами и узлами при равной нагрузке.

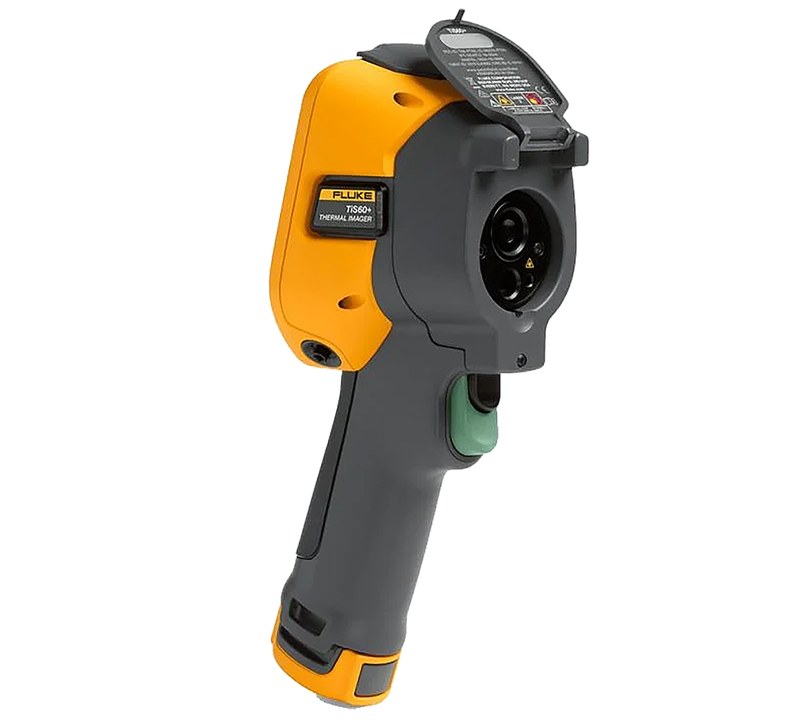

TiS60 выполнен в переносном корпусе с рукояткой для работы одной рукой. Инфракрасный модуль и цифровая камера сопоставляют температурную картину с расположением компонентов. Экран используется для наведения, просмотра термограммы и контроля настроек. Органы управления позволяют менять параметры на месте обследования. Сохранение изображений позволяет формировать архив и отслеживать состояние узла во времени. Портативное исполнение удобно для обходов электрощитовых, машинных помещений и производственных линий.
Методика измерений
Практическая диагностика выполняется последовательно:
- выбор объекта и безопасной позиции наблюдения,
- оценка расстояния до контролируемого участка,
- задание коэффициента излучения,
- наведение прибора на исследуемую область,
- контроль температурного контраста,
- выбор подходящей палитры,
- фиксация термограммы после стабилизации показаний,
- сравнение результата с соседними или эталонными зонами,
- сохранение изображения для анализа.

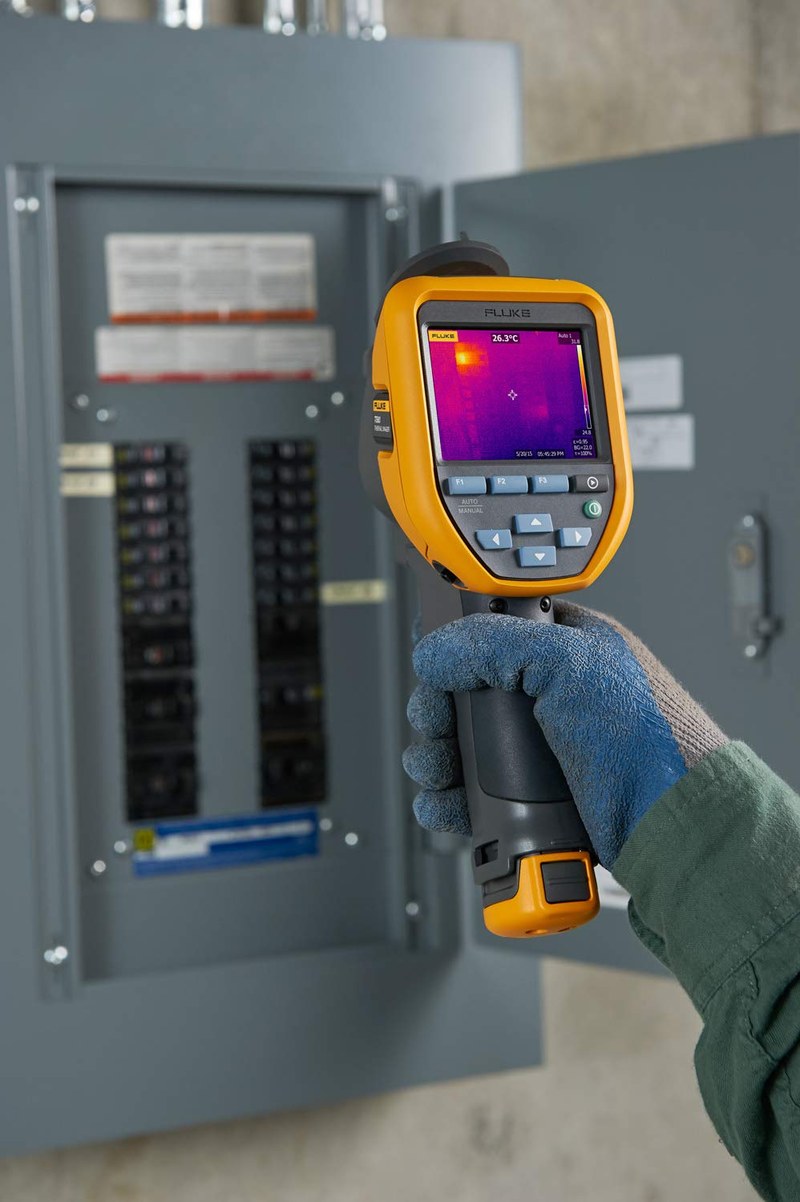

Электроустановки контролируют под рабочей нагрузкой, поскольку нагрев соединений зависит от тока. В механических системах контролируют подшипники, муфты и редукторы. В теплотехнических установках анализируют нагрев и состояние изоляции.
Области применения
Fluke TiS60 применяют для следующих задач:
- поиск перегрева клеммных и болтовых соединений,
- контроль шин, автоматических выключателей и распределительных щитов,
- обследование электродвигателей и приводных механизмов,
- оценка температуры подшипников и редукторных узлов,
- контроль трубопроводов и теплообменников,
- выявление участков с повышенными тепловыми потерями,
- сравнение температур однотипных элементов установки,
- проверка систем отопления и теплораспределения,
- периодический мониторинг оборудования.
Регулярное обследование по единой методике повышает диагностическую ценность данных. Сопоставление термограмм при близкой нагрузке позволяет отслеживать развитие температурной аномалии и выделять узлы для дополнительной проверки.
Таким образом, Fluke TiS60 представляет собой переносной тепловизор для контроля температурных полей и выявления локальных перегревов промышленного оборудования. Матрица 260 × 195 пикселей, диапазон от −20 до +550 C, сохранение термограмм и совмещение тепловой картины с видимым изображением позволяют применять прибор при диагностике электроустановок, приводов, механических узлов и теплотехнических систем. Достоверность контроля зависит от корректной настройки параметров и соблюдения сопоставимых условий измерения. Компания «Олниса» осуществляет поставку Fluke TiS60 и другого промышленного оборудования для предприятий, эксплуатационных организаций и технических служб.
