Комплект медных линий связи Fluke Networks MicroScanner2 MS2-KIT — точная диагностика медных кабельных сетей

Fluke Networks MicroScanner2 Kit представляет собой комплект для проверки медных линий связи, поиска монтажных дефектов и идентификации кабелей в телекоммуникационной инфраструктуре. Его используют при вводе СКС в эксплуатацию, ремонте трасс и контроле подключений. Центральным элементом набора является тестер MicroScanner2, объединяющий проверку разводки, измерение длины, определение расстояния до повреждения и распознавание сетевых сервисов. Комплектное исполнение дополняет прибор средствами тональной трассировки и удаленной идентификации, позволяя отделить кабельную неисправность от проблемы активного оборудования.

Контролируемые параметры

MicroScanner2 работает с симметричными кабелями на основе витых пар, телефонными линиями и коаксиальными соединениями при использовании соответствующих интерфейсов. Прибор выводит графическую схему разводки и показывает состояние проводников. Функция измерения длины помогает оценивать протяженность сегмента, находить конец неподключенной трассы и определять расстояние до обрыва либо короткого замыкания. Ключевые диагностические возможности включают:

• контроль целостности жил и пар,
• выявление обрывов и коротких замыканий,
• обнаружение перепутанных, реверсированных и разделенных пар,
• отображение соответствия контактов разъема,
• измерение длины кабеля и расстояния до дефекта,
• идентификацию подключенного удаленного адаптера,
• генерирование цифрового и аналогового тонального сигнала,
• распознавание телефонного напряжения и полярности,
• обнаружение активного Ethernet-подключения,
• индикацию заявленной скорости сетевого порта,
• определение наличия питания PoE.

Принцип измерения

После подключения к линии тестер подает измерительное воздействие на проводники и анализирует возвращаемые сигналы. Схема разводки определяется по соответствию контактов локального и удаленного окончаний. Для измерения длины оценивается время распространения импульса и его отражения от электрической неоднородности. Разомкнутый конец, обрыв или короткое замыкание формируют отражение, по задержке которого рассчитывается расстояние. Точность локализации зависит от параметров кабеля и корректности установленного коэффициента распространения, поэтому при ответственных работах учитывают конструкцию исследуемой линии.

Конструкция и управление

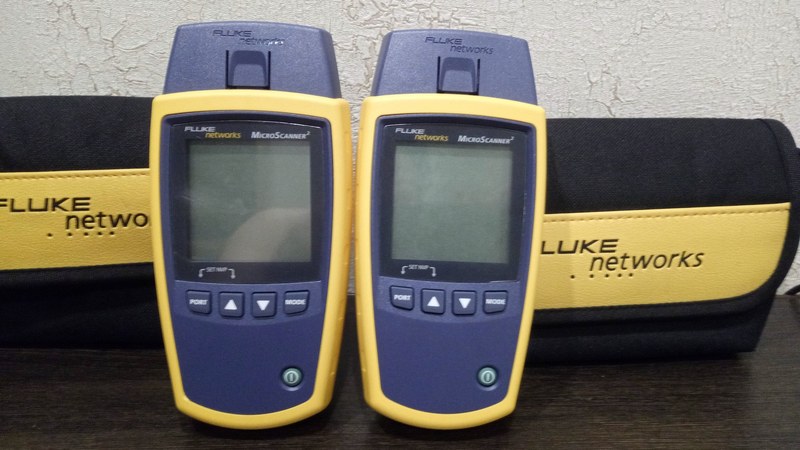

Корпус MicroScanner2 предназначен для переносной эксплуатации у коммутационных панелей, розеток и кабельных окончаний. Интерфейсы обеспечивают переход между витой парой, телефонной проводкой и коаксиальной линией. Жидкокристаллический экран одновременно отображает схему проводников, длину, идентификатор и сведения об обнаруженной службе. Такое представление уменьшает число переходов между режимами и снижает вероятность ошибочной интерпретации.

Состав комплекта и трассировка

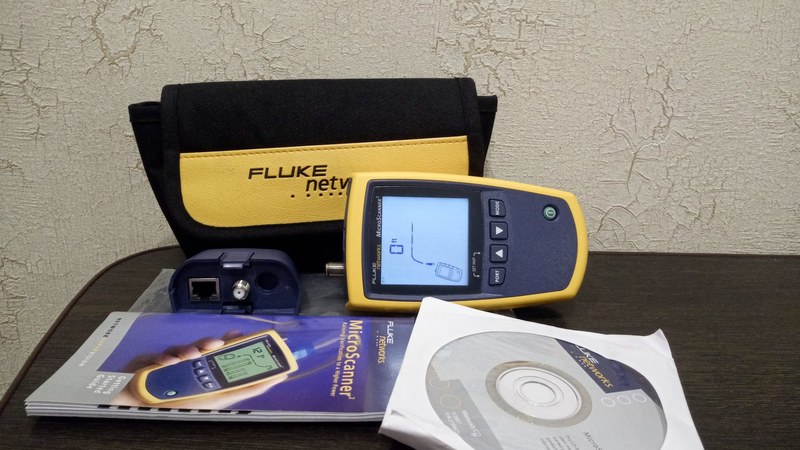

Исполнение MS2-KIT объединяет базовый тестер с принадлежностями для поиска и маркировки линий. Комплект позволяет проверить соединение, подать тон, обнаружить нужный кабель в пучке и подтвердить соответствие конкретной розетки порту коммутационной панели. В состав набора входят:

• кабельный тестер Fluke Networks MicroScanner2,
• цифровой тональный щуп IntelliTone Pro 200,
• удаленные идентификаторы для различения линий,
• соединительные кабели для поддерживаемых разъемов,
• адаптер для проверки коаксиального кабеля,
• транспортировочный чехол для прибора и принадлежностей.

Области применения и преимущества

Комплект применяют при обслуживании сетей, систем видеонаблюдения, телефонии и беспроводной инфраструктуры. Основные эксплуатационные преимущества:

• быстрое получение комплексной картины состояния линии,
• наглядное различение нескольких монтажных ошибок,
• локализация дефекта без разборки всей трассы,
• поиск кабеля в пучках и на коммутационных полях,
• идентификация нескольких удаленных окончаний,
• проверка пассивной проводки и активных сервисов,
• удобство переносной работы на распределенных объектах,
• единое хранение тестера, щупа и адаптеров.

Таким образом, Fluke Networks MicroScanner2 Kit MS2-KIT предназначен для эксплуатационной проверки медных кабельных систем. Комплект выявляет нарушения разводки, измеряет длину сегмента, локализует дефекты, распознает службы и помогает прослеживать неизвестные линии. Он эффективен при монтаже, инвентаризации и восстановлении СКС, когда требуются однозначные данные о физическом соединении. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку комплектов Fluke Networks MicroScanner2 Kit для профессиональной эксплуатации.
