Термометр Fluke 568 для промышленной диагностики оборудования
Fluke 568 — профессиональный инфракрасный термометр с поддержкой контактных измерений термопарой типа K. Он предназначен для контроля температуры оборудования, технологических поверхностей, электрических соединений, приводов, подшипников, систем отопления и вентиляции. Прибор сочетает дистанционную регистрацию теплового излучения с проверкой результата контактным датчиком, что важно при влиянии состояния поверхности, коэффициента излучения или геометрии объекта на показания.
Измерительные возможности
Fluke 568 определяет температуру бесконтактно по интенсивности инфракрасного излучения поверхности. Оптическая система формирует поле зрения, а электронный тракт преобразует зарегистрированный сигнал в температурное значение с учетом установленного коэффициента излучения. Контактный вход позволяет подключать термопару типа K и использовать прибор как электронный термометр для корпусов, жидкостей, трубопроводов и других объектов. Ключевые параметры прибора:
- диапазон инфракрасных измерений от -40 до +800 C,
- диапазон контактных измерений термопарой типа K до +1372 C,
- оптическое разрешение 50:1,
- регулируемый коэффициент излучения от 0,10 до 1,00,
- спектральный диапазон инфракрасного канала порядка 8–14 мкм,
- поддержка индикации в градусах Цельсия и Фаренгейта,
- отображение минимального, максимального, среднего и дифференциального значений,
- возможность сохранения результатов во внутренней памяти,
- интерфейс передачи данных на компьютер.
Принцип бесконтактного контроля
Инфракрасный канал регистрирует энергетическую яркость поверхности в рабочем спектральном диапазоне. На точность влияют коэффициент излучения материала, отражение внешних тепловых источников, загрязнение, окалина, краска, влага и геометрия объекта. Матовые неметаллические поверхности обычно измеряются устойчивее, тогда как полированные металлы требуют корректной настройки коэффициента излучения либо контактного метода. При увеличении расстояния растет диаметр измерительного пятна. Практические правила измерения:
- учитывать размер измерительного пятна и расстояние до цели,
- не выполнять измерение через обычное стекло как через прозрачное окно,
- при контроле блестящих металлов корректировать коэффициент излучения,
- исключать влияние посторонних нагретых объектов и отражений,
- для проверки спорных результатов применять контактную термопару,
- после резкого изменения температуры среды выдерживать прибор до стабилизации.

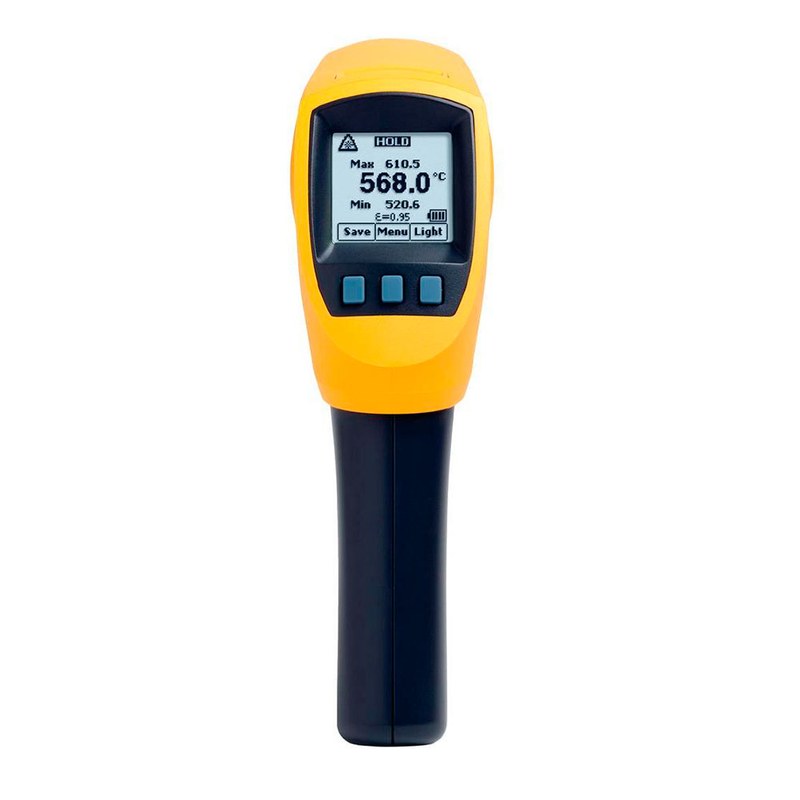

Конструкция и управление

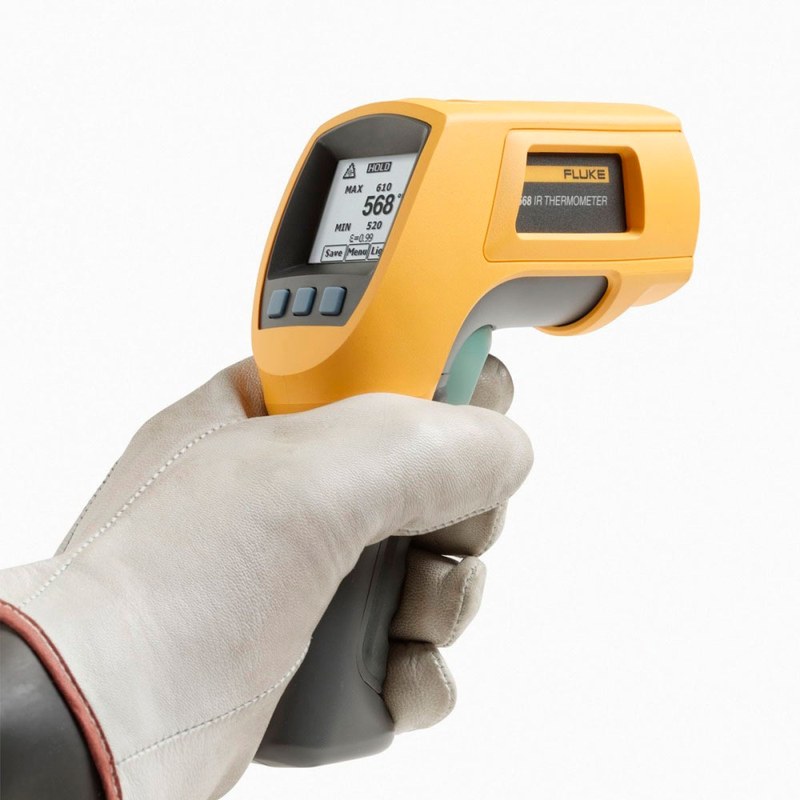

Корпус Fluke 568 выполнен в ручном пистолетном формате, удобном для наведения на удаленные элементы. Дисплей показывает текущую температуру и дополнительную измерительную информацию. Лазерная система упрощает позиционирование, но не определяет границы измерительного пятна, поэтому оператор должен учитывать оптическое отношение. Кнопочное управление служит для выбора единиц измерения, настройки коэффициента излучения, статистических функций, памяти и порогов. Контактный разъем предназначен для совместимых термопар типа K. Функциональные возможности:
- настройка коэффициента излучения под свойства поверхности,
- фиксация текущего показания,
- расчет минимального и максимального значения,
- вывод среднего значения,
- определение разности между температурами,
- установка верхнего и нижнего порогов сигнализации,
- сохранение измерительных точек,
- передача накопленных данных для дальнейшей обработки.
Области применения
Fluke 568 применяют там, где требуется быстро контролировать нагрев без остановки оборудования. Прибор подходит для обслуживания электрических и механических систем, проверки температурных режимов и поиска локальных перегревов. Типовые задачи:
- контроль клемм, шин, контакторов и силовых соединений,
- проверка нагрева электродвигателей, редукторов и подшипников,
- измерение температуры трубопроводов, теплообменников и радиаторов,
- диагностика систем вентиляции, отопления и кондиционирования,
- контроль печей, нагревателей и технологических поверхностей,
- сравнение температуры однотипных узлов при профилактическом обследовании,
- проверка температурного градиента между входом и выходом оборудования,
- регистрация контрольных точек при повторных обходах.
Таким образом, Fluke 568 представляет собой универсальный промышленный термометр для оперативного бесконтактного и контактного контроля температуры. Он подходит для диагностики электрических, механических, теплотехнических и технологических объектов, где важны скорость измерения, работа на расстоянии и проверка результата термопарой. Корректное применение требует учета коэффициента излучения, размера измерительного пятна, состояния поверхности и внешних условий. Компания «Олниса» осуществляет поставку Fluke 568 как поставщик промышленного оборудования.
