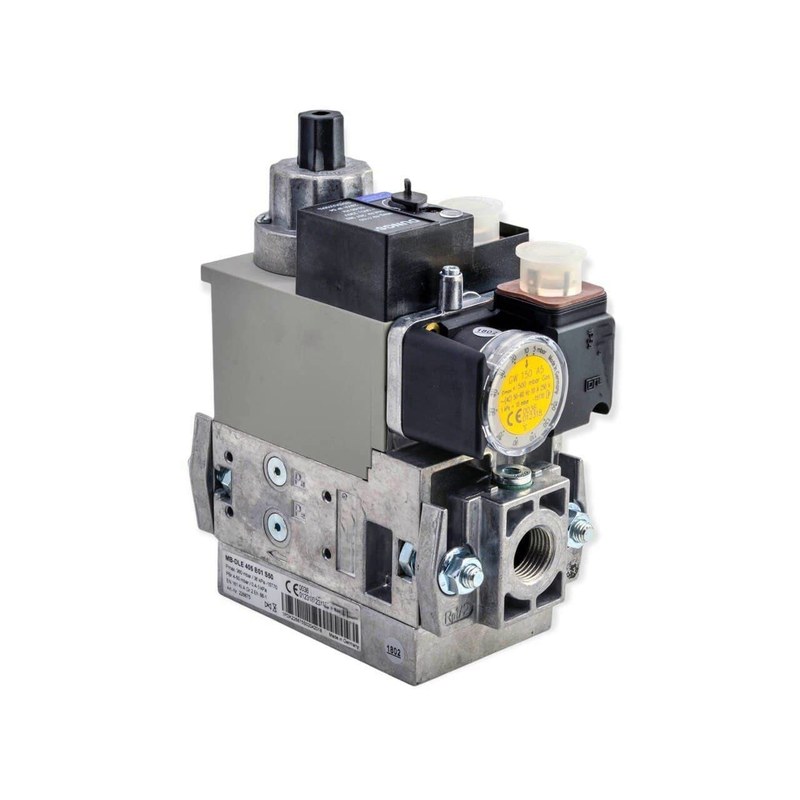

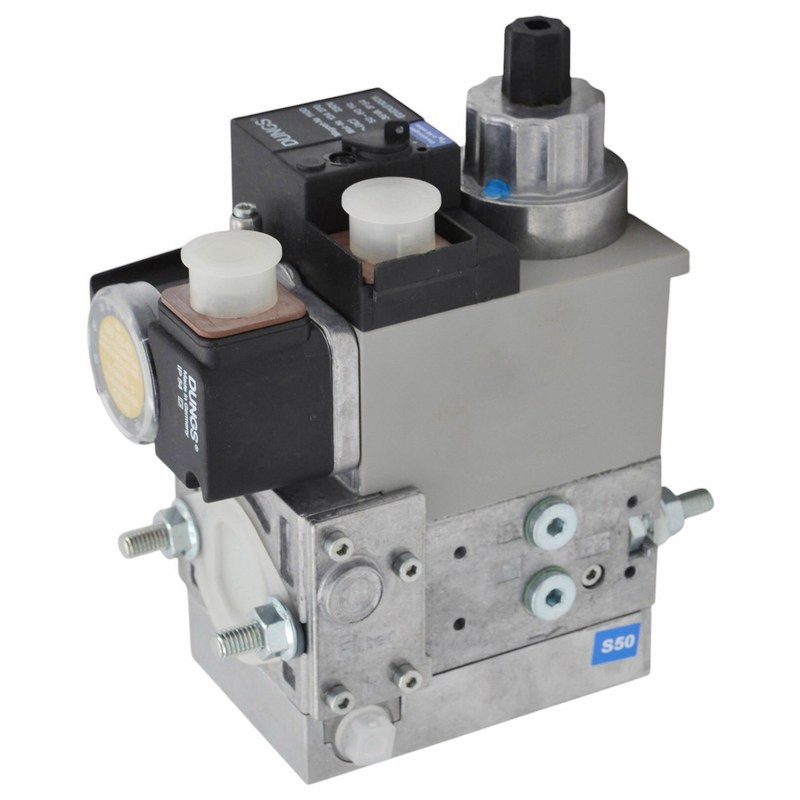

Мультиблок Dungs MB DLE 405 B01 для газогорелочного оборудования
Dungs MB-DLE 405 B01 представляет собой компактный газовый мультиблок для подготовки, регулирования и безопасного прекращения подачи топлива к горелке. В одном корпусе объединены фильтр, стабилизатор выходного давления и два автоматических запорных клапана. Компоновка уменьшает длину газовой линии и число резьбовых соединений. Устройство обеспечивает управляемое открытие и быстрое отсечение потока при штатной остановке либо аварийном сигнале. Исполнение B01 задает функциональную конфигурацию, а индекс 405 обозначает типоразмер.
Технические характеристики
Ключевые параметры MB-DLE 405 B01, влияющие на включение устройства в газовую рампу, представлены ниже:
- номинальный присоединительный размер Rp 1/2,
- максимальное входное избыточное давление до 360 мбар,
- рабочая среда — природный газ, сжиженный углеводородный газ и воздух,
- встроенная фильтрация газа перед регулирующими и запорными элементами,
- два последовательно установленных автоматических клапана,
- стабилизация выходного давления встроенным регулятором,
- регулирование максимального расхода и начального быстрого хода,
- медленное открытие основного потока во второй ступени,
- быстрое закрытие клапанов при снятии питания,
- возможность контроля входного и выходного давления через измерительные точки.
Пропускная способность зависит от входного давления, расхода, плотности газа, допустимой потери напора и настройки регулятора, поэтому типоразмер нельзя оценивать только по присоединению. Электрическое исполнение сверяют по шильдику: неправильное напряжение вызывает отказ срабатывания или повреждение обмоток.
Особенности конструкции
Литой корпус образует единый проточный тракт без промежуточных трубных вставок. Входной фильтр задерживает частицы, способные нарушить герметичность седел или перемещение затворов. Далее газ поступает к регулирующей ступени. Мембранный механизм сопоставляет давление после регулятора с усилием настроечной пружины и изменяет проходное сечение, компенсируя колебания подачи. Два запорных органа размещены последовательно и формируют самостоятельные барьеры на пути топлива. Закрывающие пружины удерживают затворы на седлах, а электромагнитные приводы открывают их только при подаче напряжения. Обрыв цепи, отключение автоматики или потеря электроснабжения приводят к механическому перекрытию канала. Обозначение DLE указывает на режим, при котором после регулируемого начального хода клапан перемещается замедленно. Это ограничивает резкий приток газа при запуске и согласует образование смеси с работой вентилятора. Начальный ход определяет стартовую порцию топлива, а ограничитель главного хода задает предельное проходное сечение. Регулировки выполняют раздельно и не используют для компенсации ошибочного давления.
Принцип работы
Рабочий цикл мультиблока состоит из нескольких взаимосвязанных процессов:
- очистка поступающего газа встроенным фильтром,
- снижение и стабилизация давления регулирующей ступенью,
- разрешающий сигнал от автоматики горелки,
- электромагнитное открытие первого запорного клапана,
- начальный быстрый ход второго клапана в пределах установленной величины,
- замедленное перемещение затвора до ограничения максимального расхода,
- подача газа к смесительному устройству и поддержание заданного режима,
- одновременное быстрое отсечение канала при снятии напряжения.
До запуска оба седла перекрыты пружинами. После продувки топки и подтверждения разрешающих условий автоматика питает катушки. Первый клапан освобождает канал, второй задает динамику нарастания расхода. Газ воздействует на мембрану регулятора: при повышении выходного давления проход уменьшается, при падении увеличивается. Стабилизированный поток направляется к горелке. При отсутствии пламени, сигнала контроля воздуха, срабатывании защиты или штатной остановке питание приводов прекращается. Пружины закрывают оба клапана независимо от внешней энергии. Последовательная схема повышает надежность отсечения, но не отменяет проверку герметичности. Продувкой, розжигом, контролем пламени и блокировкой управляет отдельная автоматика горения.
Области применения
MB-DLE 405 B01 используют в автоматизированных установках небольшой и средней тепловой мощности, для которых требуются компактность и управляемое нарастание расхода. Типовые объекты включают:
- газовые вентиляторные горелки котлов,
- теплогенераторы систем воздушного отопления,
- технологические печи и сушильные установки,
- промышленные водонагревательные агрегаты,
- оборудование с автоматическим розжигом и контролем пламени,
- газовые рампы, где необходимы регулирование давления и двойное отсечение.
Таким образом, Dungs MB-DLE 405 B01 объединяет подготовку газа, стабилизацию давления, двухклапанное отсечение и управляемое открытие в компактном корпусе. Правильная работа узла зависит от точного гидравлического расчета, соблюдения направления монтажа, корректной электрической схемы, настройки пускового расхода и регулярного контроля герметичности. Компания «Олниса» осуществляет поставку Dungs MB-DLE 405 B01 и другого промышленного оборудования для комплектации газовых установок.
