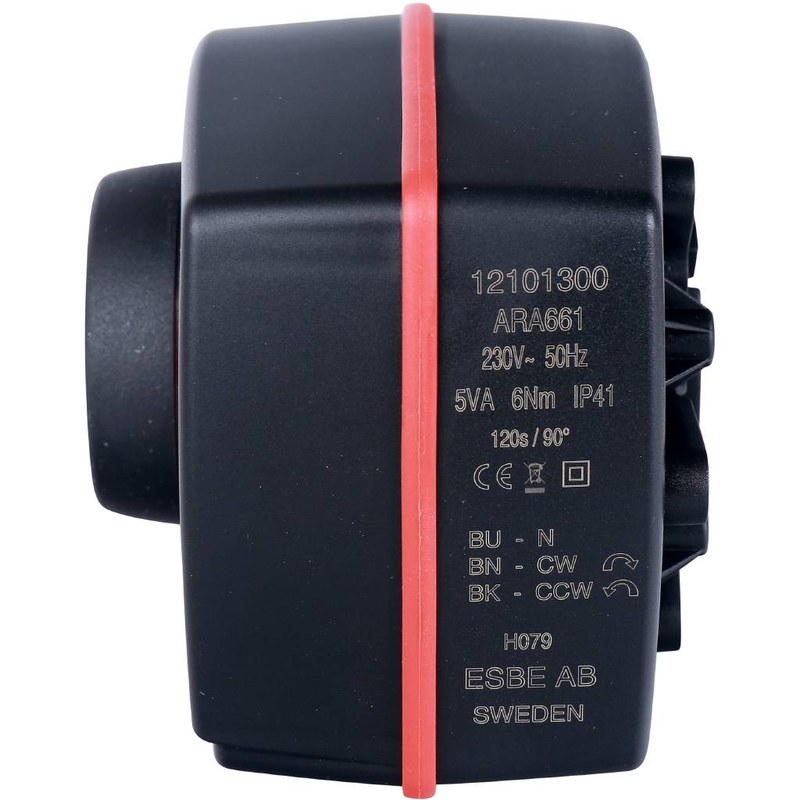

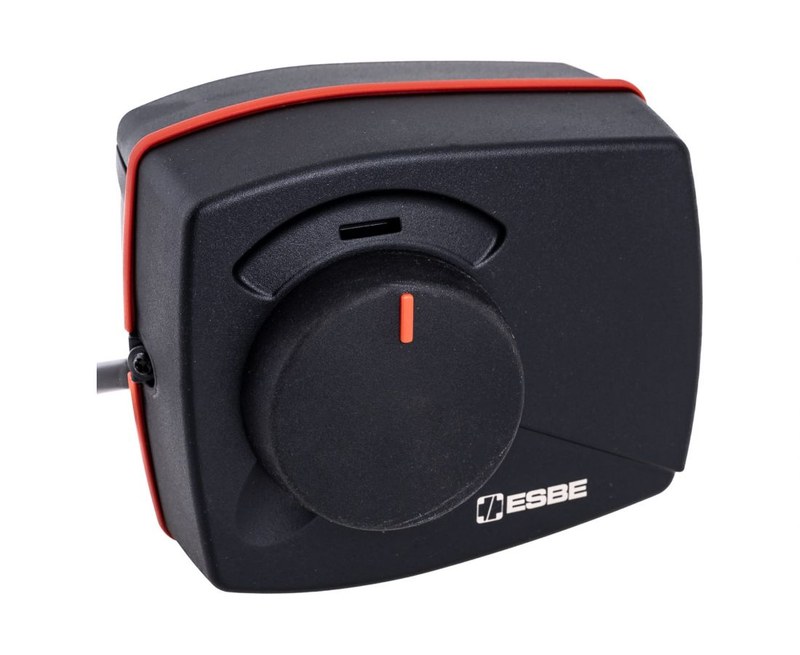

Электропривод ESBE ARA661 12101300 — автоматическое управление поворотными клапанами
ESBE ARA661 12101300 представляет собой компактный электрический привод для автоматического управления поворотными регулирующими клапанами систем отопления, охлаждения и водяного теплоснабжения. Конкретное исполнение ESBE ARA661 работает от сети 230 В AC, развивает максимальный крутящий момент 6 Н·м и выполняет полный поворот на 90° приблизительно за 120 секунд.
Технические характеристики
Ниже рассмотрим основные параметры ESBE ARA661 12101300:
- производитель — ESBE,
- серия — ARA600,
- модель — ARA661,
- артикул — 12101300,
- тип устройства — поворотный электрический привод,
- назначение — автоматическое управление смесительными и регулирующими клапанами,
- напряжение питания — 230 В AC,
- допустимое отклонение напряжения — ±10%,
- способ ручного управления — вытягивание и поворот рукоятки,
- основное назначение — поворотные клапаны DN15–50,
- совместимость с другими клапанами через адаптеры — предусмотрена.
Особенности конструкции устройств
ESBE ARA661 построен на компактном мотор-редукторном механизме. Электродвигатель вращается с относительно высокой скоростью, а редуктор снижает ее и одновременно увеличивает доступный крутящий момент на выходном валу. В результате привод способен плавно перемещать регулирующий элемент клапана при небольшой электрической мощности. Максимальный момент 6 Н·м подобран для поворотных клапанов соответствующих серий ESBE с условными диаметрами приблизительно от DN15 до DN50. При выборе оборудования необходимо учитывать не только диаметр клапана, но и требуемый момент конкретной модели. Рабочий угол составляет 90°. Этого достаточно для полного перемещения большинства поворотных смесительных клапанов из одного крайнего положения в противоположное. Для отопительных систем такая динамика является преимуществом. Слишком быстрое перемещение клапана может вызвать постоянные колебания температуры, особенно если система обладает большой тепловой инерцией. ARA661 управляется трехпозиционным сигналом. Электрическая схема предусматривает общий провод и отдельные команды на вращение в двух направлениях. При подаче напряжения на один управляющий вход мотор поворачивает клапан в сторону открытия соответствующего канала. Если напряжение передается на второй вход, вал начинает двигаться в обратном направлении.
Области применения
Ключевыми направлениями применения ESBE ARA661 являются:
- погодозависимое регулирование температуры,
- системы охлаждения,
- вентиляционные установки,
- управление температурой теплоносителя,
- смесительные насосные группы,
- контуры теплообменников,
- системы с накопительными баками,
- автоматизация инженерных систем зданий,
- модернизация ручных смесительных узлов,
- комплектация новых систем отопления и HVAC.
Компания «Олниса» помогает организовать закупку электропривода ESBE ARA661 12101300 для ремонта, модернизации и автоматизации систем отопления и охлаждения. Клиентам доступны технические консультации по характеристикам привода, типу управления и совместимости с конкретными клапанами ESBE. Компания помогает оперативно оформить заказ и организует доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки.
Преимущества
Основными преимуществами ESBE ARA661 являются:
- компактная конструкция,
- надежность при регулярной автоматической работе,
- тихое перемещение регулирующего механизма,
- удобство трехпозиционного управления,
- возможность ручного перемещения,
- простая установка на совместимые клапаны ESBE,
- наглядный контроль положения,
- небольшое энергопотребление,
- удобство автоматизации существующей системы,
- совместимость с различными типами отопительных контроллеров,
- практичность для смесительных контуров,
- минимальные требования к обслуживанию,
- возможность применения дополнительных адаптеров,
- стабильность регулирования температуры,
- удобство сервисной замены,
- долговечность при правильном монтаже и эксплуатации.
Таким образом, ESBE ARA661 12101300 представляет собой поворотный электропривод на 230 В с трехпозиционным управлением, моментом 6 Н·м и временем хода 120 секунд. Возможность занимать промежуточное положение делает ARA661 подходящим для автоматического смешивания теплоносителя и поддержания заданной температуры.
