Патч-панель Eltex PATCH-25-6 — 24 порта RJ-45 для подключения VoIP-шлюзов

Eltex PATCH-25-6 представляет собой готовую расшитую патч-панель для организации кроссовых соединений в телекоммуникационной инфраструктуре. Устройство используется как промежуточный коммутационный элемент между абонентскими линиями и оборудованием IP-телефонии, позволяя аккуратно вывести большое количество подключений на стандартные разъемы RJ-45.

Технические характеристики

Ниже рассмотрим основные параметры Eltex PATCH-25-6:

• производитель — Eltex,
• модель — PATCH-25-6,
• артикул — PATCH-25-6,
• тип оборудования — расшитая патч-панель,
• назначение — организация кроссовых подключений,
• монтажный формат — 19 дюймов,
• высота — 1U,
• общее количество портов — 24,
• тип лицевых разъемов — RJ-45,
• категория коммутационной части — Cat.5e,
• количество многопарных соединительных разъемов — 1,
• тип многопарного разъема — CENC-50,
• длина комплектного кабеля — 6 м,
• тип заделки — горизонтальный,
• основное место установки — телекоммуникационный шкаф или стойка,
• основное назначение — коммутация абонентских телефонных линий.

Особенности конструкции устройств

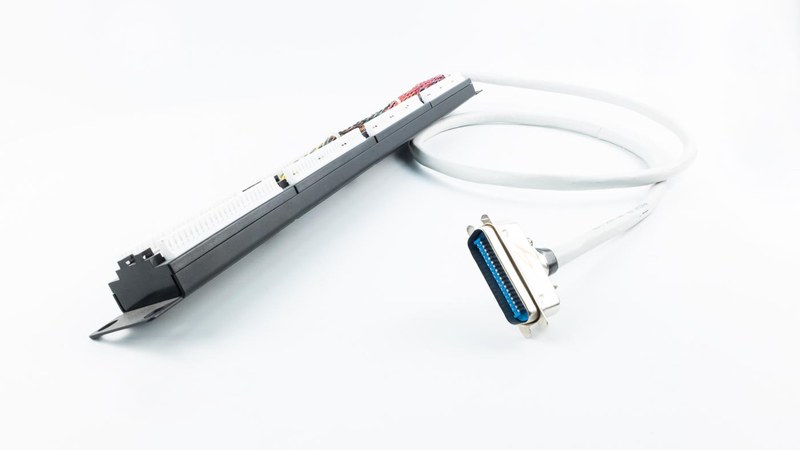

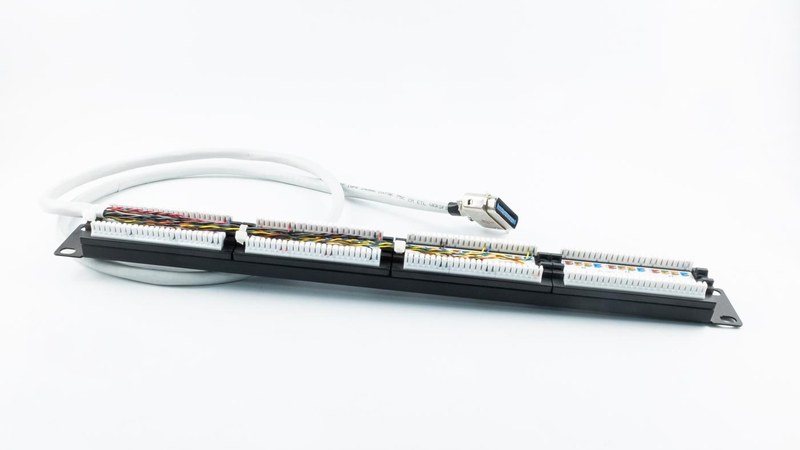

Главная особенность PATCH-25-6 заключается в том, что панель поставляется уже соединенной с многопарным кабелем. Пользователю не требуется самостоятельно выполнять поочередную разводку всех абонентских линий между панелью и шлюзом. На фронтальной стороне размещены 24 стандартных разъема RJ-45. Такое построение упрощает повседневную коммутацию: каждая абонентская линия получает отдельный доступный порт, к которому можно подключить соответствующий патч-корд. Разъемы расположены в одном компактном стоечном модуле высотой 1U. За счет этого панель позволяет вывести большое количество линий на переднюю часть шкафа без значительного расхода монтажного пространства. Стандартная ширина 19 дюймов делает PATCH-25-6 подходящей для установки в распространенные телекоммуникационные стойки и шкафы. Панель можно размещать рядом с VoIP-шлюзом, кабельными организаторами и другим кроссовым оборудованием. Задняя часть соединяется с многопарным кабелем, который оканчивается разъемом CENC-50. Такая схема удобна при использовании с TAU-16.IP и TAU-24.IP, поскольку позволяет объединить множество отдельных абонентских линий в одном многоконтактном соединении со стороны шлюза. Кабель длиной 6 метров дает определенную свободу при компоновке оборудования. Панель и шлюз не обязательно устанавливать непосредственно друг над другом: между ними может находиться другое активное или пассивное оборудование. При проектировании шкафа необходимо заранее определить маршрут кабеля. Избыточное натяжение, резкие перегибы и давление соседних компонентов на многопарный жгут нежелательны, поскольку могут повышать механическую нагрузку на проводники и разъемы.

Области применения

Ключевыми направлениями применения Eltex PATCH-25-6 являются:

• подключение абонентских линий к VoIP-шлюзам,
• коммутация с Eltex TAU-16.IP,
• коммутация с Eltex TAU-24.IP,
• организация телефонного кросса,
• структурирование абонентской разводки,
• телекоммуникационные шкафы,
• серверные помещения,
• узлы корпоративной IP-телефонии,
• операторские площадки,
• административные здания,
• офисные телефонные системы,
• гостиничные комплексы,
• производственные предприятия,
• модернизация существующей телефонной инфраструктуры,
• перенос абонентских соединений на удобную фронтальную панель,
• комплектация новых систем VoIP.

Компания «Олниса» помогает организовать закупку патч-панели Eltex PATCH-25-6 для комплектации и модернизации систем корпоративной телефонии. Клиентам доступны технические консультации по совместимости панели с VoIP-шлюзами, длине кабеля и особенностям подключения. Компания помогает оперативно оформить заказ и организует доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести патч-панели, шлюзы и другие компоненты Eltex в рамках одной поставки.

Преимущества

Основными преимуществами Eltex PATCH-25-6 являются:

• удобная организация большого количества абонентских линий,
• компактное размещение в телекоммуникационной стойке,
• готовая заводская разводка,
• простота повседневной перекоммутации,
• удобство технического обслуживания,
• понятная структура подключения,
• надежное пассивное исполнение,
• отсутствие необходимости в отдельном электропитании,
• удобство маркировки линий,
• возможность аккуратной организации телефонного кросса,
• снижение количества ручных монтажных операций,
• простота поиска нужного абонентского подключения,
• удобство модернизации существующей системы,
• практичность для корпоративной телефонии,
• совместимость с профильным оборудованием Eltex,
• минимальные требования к обслуживанию,
• долговечность при правильной установке.

Таким образом, Eltex PATCH-25-6 представляет собой расшитую 19-дюймовую патч-панель высотой 1U с 24 разъемами RJ-45, многопарным соединением CENC-50 и шестиметровым кабелем. Модель предназначена для удобного вывода абонентских линий совместимых VoIP-шлюзов Eltex на фронтальную сторону телекоммуникационного шкафа.
