Лабораторный вольтметр GW Instek GDM-9061 — P/N GDM-9061 для высокоточных измерений

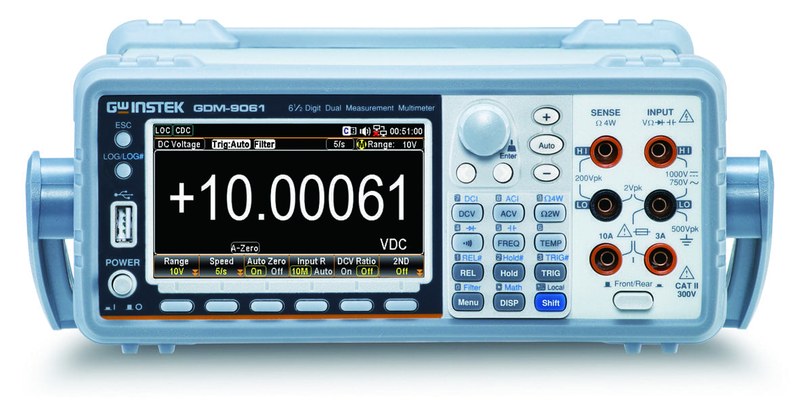

GW Instek GDM-9061 представляет собой высокоточный настольный цифровой измерительный прибор, предназначенный прежде всего для лабораторного контроля напряжения, а также для измерения тока, сопротивления, частоты, температуры и других электрических параметров. Благодаря разрешению 6½ разрядов модель подходит для исследовательских лабораторий, производственного тестирования, наладки электронных устройств и автоматизированных измерительных комплексов.

Технические характеристики

Ниже рассмотрим основные параметры GW Instek GDM-9061:

• производитель — GW Instek,
• модель — GDM-9061,
• P/N — GDM-9061,
• тип прибора — настольный цифровой вольтметр-мультиметр,
• разрядность — 6½ разрядов,
• максимальное число отсчетов — 1 200 000,
• диапазоны постоянного напряжения — 100 мВ, 1 В, 10 В, 100 В и 1000 В,
• и четырехпроводное,
• диапазон измерения емкости — до 100 мкФ,
• внутренняя память — до 100 000 результатов,
• двойное измерение — предусмотрено,
• ручной выбор диапазона — предусмотрен,
• математические функции — dB, dBm, Compare, MX+B, Percent и 1/X,
• GPIB — опционально,
• поддержка SCPI — предусмотрена,
• питание — 100/120/220/240 В AC ±10%,
• частота сети — 50/60 Гц и 400 Гц ±10%,
• максимальная потребляемая мощность — 25 ВА,
• категория безопасности — CAT II 300 В,
• масса — около 3,53 кг.

Особенности конструкции устройств

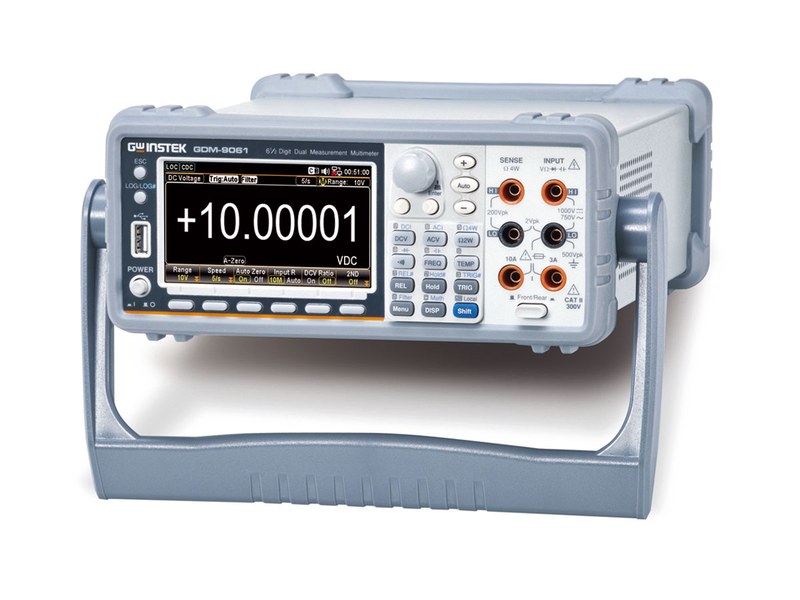

GW Instek GDM-9061 выполнен как настольный лабораторный прибор с отдельными входными клеммами для основных измерительных режимов. Конструкция рассчитана на стационарную работу на инженерном столе, в измерительной стойке или составе автоматизированного испытательного комплекса. Ключевая особенность модели — высокая разрешающая способность при измерении постоянного напряжения. На минимальном диапазоне 100 мВ разрешение достигает 0,1 мкВ. Это позволяет контролировать очень малые изменения электрического сигнала и исследовать нестабильность источников, усилительных каскадов и измерительных преобразователей. Для диапазона 1 В разрешение составляет 1 мкВ, для 10 В — 10 мкВ. При повышении диапазона до 100 и 1000 В разрешение соответственно изменяется, сохраняя оптимальное сочетание ширины измерительного диапазона и детализации результата. Высокая точность требует соблюдения условий измерения. Для получения характеристик, заявленных производителем, прибору необходимо пройти период температурной стабилизации после включения. Для GDM-9061 спецификации высокой точности приводятся после прогрева в течение примерно одного часа. Это особенно важно при лабораторных измерениях, где требуется сравнивать результаты с малыми допусками. Электронные компоненты изменяют параметры при нагреве, поэтому немедленное измерение после включения может отличаться от результата после стабилизации температуры.

Области применения

Ключевыми направлениями применения GW Instek GDM-9061 являются:

• точное измерение постоянного напряжения,
• измерение переменного напряжения True RMS,
• лабораторные исследования электронных схем,
• испытание источников питания,
• производственный контроль электронных изделий,
• калибровочные и поверочные стенды,
• исследование стабильности напряжения,
• контроль датчиков и преобразователей,
• автоматизированные измерительные комплексы,
• измерение малых сопротивлений,
• температурные испытания электронных компонентов,
• тестирование электрических параметров оборудования,
• разработка радиоэлектронной аппаратуры,
• научно-исследовательские лаборатории,
• учебные лабораторные комплексы,
• контроль параметров при ремонте и настройке электроники.

Компания «Олниса» помогает организовать закупку лабораторного вольтметра GW Instek GDM-9061 для измерительных лабораторий, производственных стендов и инженерных подразделений. Клиентам доступны технические консультации по характеристикам прибора, измерительным функциям и интерфейсам подключения. Компания помогает оперативно оформить заказ и организует доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести измерительные приборы GW Instek и необходимые принадлежности в рамках одной поставки.

Преимущества

Основными преимуществами GW Instek GDM-9061 являются:

• высокая стабильность измерений,
• удобство лабораторной эксплуатации,
• широкая функциональность в одном приборе,
• наглядный цветной дисплей,
• возможность графического анализа результатов,
• удобство длительной регистрации данных,
• быстрая работа в автоматизированных тестовых системах,
• гибкое дистанционное управление,
• простая интеграция с компьютером и локальной сетью,
• возможность одновременного контроля двух параметров,
• удобство проверки результатов по установленным допускам,
• универсальность для электрических и температурных измерений,
• практичность при разработке и испытании электроники,
• удобство установки в лабораторную стойку,
• надежность при регулярной профессиональной эксплуатации,
• понятная организация органов управления,
• долговечность при соблюдении условий эксплуатации.

Таким образом, GW Instek GDM-9061, P/N GDM-9061 представляет собой настольный цифровой вольтметр-мультиметр класса 6½ разрядов, рассчитанный на высокоточные лабораторные и производственные измерения. Диапазон постоянного напряжения до 1000 В, минимальное разрешение 0,1 мкВ и базовая точность до 0,0035% позволяют использовать прибор для задач, где обычного переносного мультиметра недостаточно.
