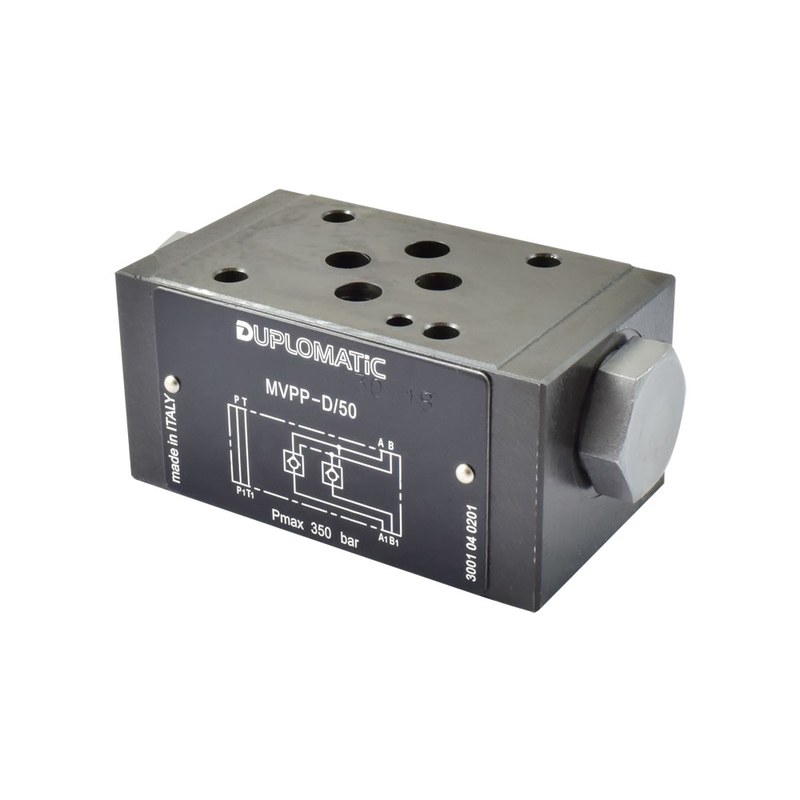

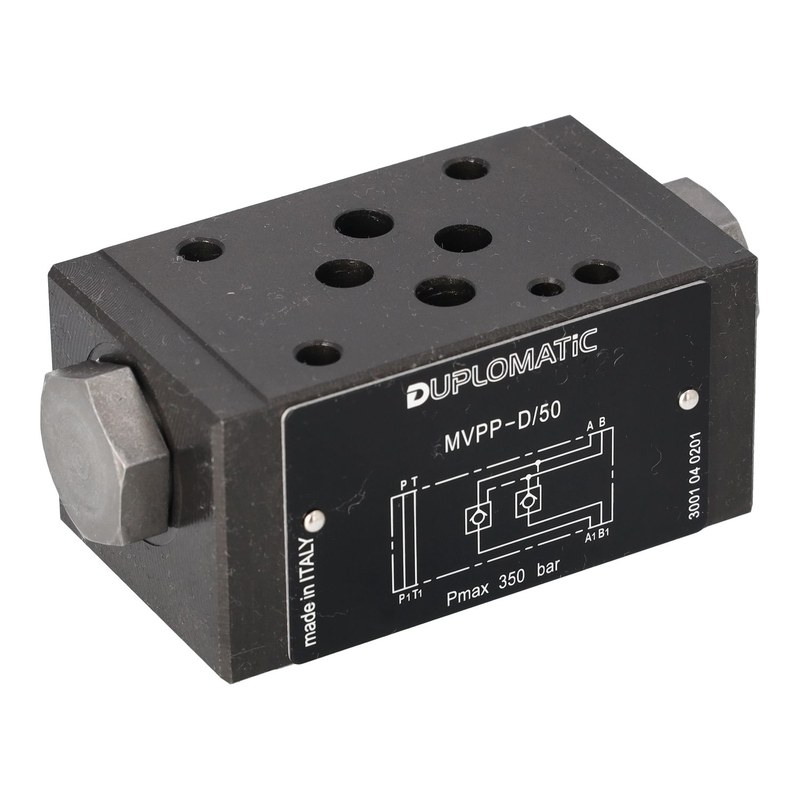

Гидроклапан Duplomatic MVPP-D/50 DLV 43040616211 — модульный гидрозамок для двух линий
Duplomatic MVPP-D/50 DLV 43040616211 представляет собой гидравлический управляемый обратный клапан модульного исполнения, предназначенный для фиксации исполнительного механизма и управления движением рабочей жидкости в промышленном гидроприводе. Устройство устанавливается непосредственно в пакет гидроаппаратуры и работает совместно с распределителями стандарта ISO 4401-03. Основная функция MVPP-D/50 заключается в надежном запирании потоков в обеих рабочих линиях исполнительного механизма.
Технические характеристики
Ниже рассмотрим основные параметры Duplomatic MVPP-D/50 DLV 43040616211:
- производитель — Duplomatic,
- серия — MVPP,
- модель — MVPP-D/50,
- код — DLV 43040616211,
- тип оборудования — управляемый обратный гидравлический клапан,
- конструктивное исполнение — модульное,
- серия исполнения — 50,
- конфигурация D — запирание линий A и B,
- монтажный интерфейс — ISO 4401-03,
- монтажная поверхность — ISO 4401-03-02-0-05,
- типоразмер — CETOP 03,
- максимальное рабочее давление — 350 бар,
- давление открытия обратного клапана — 3 бар,
- рекомендуемая вязкость — около 25 сСт,
- требуемый класс чистоты жидкости — ISO 4406:1999, 20/18/15,
- масса — около 1,3 кг,
- стандартная обработка поверхности — фосфатирование,
- дополнительное антикоррозионное покрытие — цинк-никель в исполнении W7.
Особенности конструкции устройств
Duplomatic MVPP-D/50 относится к классу пилотно-управляемых обратных клапанов. В обычном обратном клапане поток свободно движется только в разрешенном направлении, а возврат жидкости механически блокируется. В MVPP к этой схеме добавлен пилотный канал, позволяющий принудительно открыть запорный элемент при появлении управляющего давления. Такая конструкция позволяет совместить две функции: жесткую гидравлическую фиксацию исполнительного механизма и возможность управляемого движения после подачи команды. Исполнение D содержит два функциональных запорных участка. Они работают в рабочих каналах A и B и позволяют блокировать привод с обеих сторон. Если клапан установлен в гидролиниях цилиндра, то после прекращения управляющего воздействия жидкость оказывается запертой в обеих его полостях. Поршень не может свободно перемещаться только из-за внешней нагрузки или утечек через золотник распределителя. Именно поэтому MVPP-D/50 может применяться как компактный гидрозамок для удержания груза, рабочего органа или технологического механизма. Запорный элемент выполнен по конусной схеме. Пружина прижимает конус к седлу и создает начальное усилие закрытия. Чтобы жидкость начала двигаться через обратный клапан в свободном направлении, давление должно превысить приблизительно 3 бар. После преодоления этого уровня конус отходит от седла и открывает проход.
Области применения
Ключевыми направлениями применения Duplomatic MVPP-D/50 являются:
- фиксация гидравлических цилиндров,
- удержание исполнительного механизма в заданном положении,
- предотвращение самопроизвольного опускания нагрузки,
- станочные гидравлические системы,
- прессовое оборудование,
- подъемные механизмы,
- промышленное оборудование с вертикальными гидроцилиндрами,
- автоматизированные производственные линии,
- зажимные гидравлические устройства,
- позиционирующие механизмы,
- гидравлические манипуляторы,
- металлообрабатывающие станки,
- оборудование для формования материалов,
- сборочные машины,
- модульные гидроблоки стандарта CETOP 03,
- модернизация и ремонт промышленного гидропривода.
Компания «Олниса» помогает организовать закупку Duplomatic MVPP-D/50 DLV 43040616211 для ремонта гидростанций, восстановления промышленного оборудования и комплектации гидравлических систем. Клиентам доступны технические консультации по параметрам клапана, монтажному интерфейсу и совместимости с другими компонентами гидропривода. Компания помогает оперативно оформить заказ и организует доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести гидроклапаны Duplomatic и другие компоненты промышленной гидравлики в рамках одной поставки.
Преимущества
Основными преимуществами Duplomatic MVPP-D/50 являются:
- надежная фиксация исполнительного механизма,
- простая гидравлическая логика работы,
- компактное модульное исполнение,
- удобство интеграции в существующий гидроблок,
- отсутствие необходимости в электрическом управлении,
- возможность блокировки привода в двух направлениях,
- устойчивость к высоким рабочим нагрузкам,
- удобство применения в стандартных гидравлических пакетах,
- минимальное количество внешних соединений,
- простота технического обслуживания,
- хорошая ремонтопригодность гидравлической системы,
- универсальность для различных промышленных механизмов,
- надежность удержания при правильно подготовленной рабочей жидкости,
- удобство модернизации оборудования,
- прочность конструкции,
- стабильная работа при соблюдении параметров гидросистемы,
- долговечность при правильной фильтрации и эксплуатации.
Таким образом, Duplomatic MVPP-D/50 DLV 43040616211 представляет собой модульный пилотно-управляемый обратный клапан, предназначенный для запирания обеих рабочих линий гидравлического исполнительного механизма. Конструкция серии 50 работает при давлении до 350 бар и устанавливается на стандартную поверхность ISO 4401-03.
