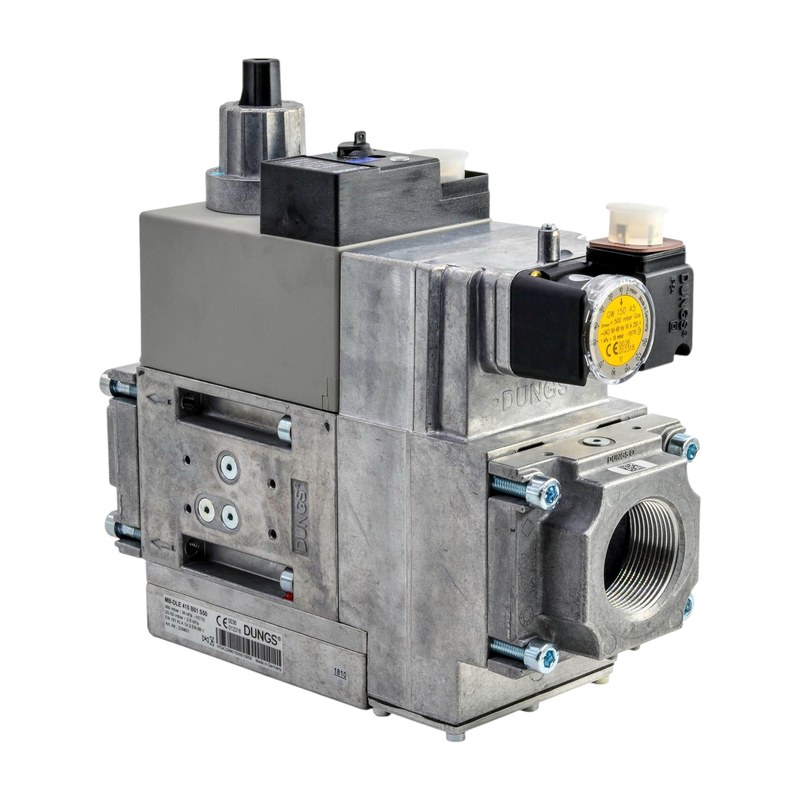

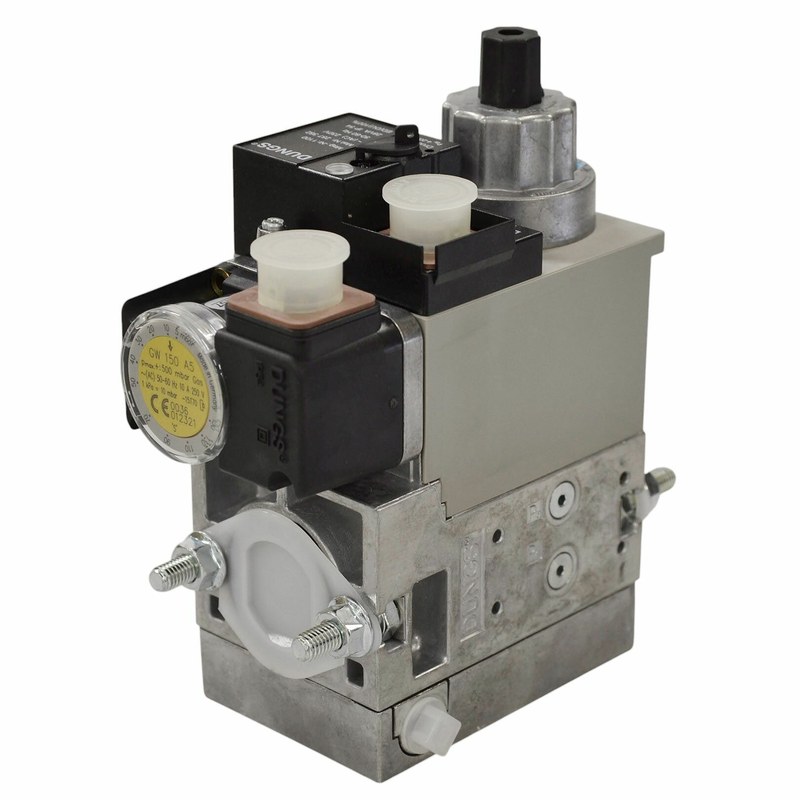

Газовый мультиблок DUNGS MB-DLE 415 B01 S50 226801 — управление подачей газа в горелочных установках

DUNGS MB-DLE 415 B01 S50 226801 представляет собой многофункциональный газовый блок, объединяющий в одном корпусе несколько элементов, необходимых для безопасной и стабильной подачи топлива к горелке. Вместо последовательного монтажа отдельных клапанов, регулятора и фильтрующего узла система GasMultiBloc формирует компактный готовый участок газовой рампы.

Технические характеристики

Ниже рассмотрим основные параметры DUNGS MB-DLE 415 B01 S50 226801:

• производитель — DUNGS,
• серия — GasMultiBloc MB-DLE,
• модель — MB-DLE 415 B01 S50,
• артикул — 226801,
• тип оборудования — многофункциональный газовый блок,
• присоединительный размер — Rp 1 1/2,
• условный типоразмер — DN40,
• встроенный регулятор давления — предусмотрен,
• количество автоматических запорных клапанов — два,
• предварительный фильтр — предусмотрен,
• тип управления V1/V2 — общий,
• номинальное напряжение типового исполнения — 230 В AC,
• частота питания — 50–60 Гц,
• режим работы электромагнитных приводов — продолжительный,
• время открытия клапана MB-DLE — менее 20 секунд,
• номинальная потребляемая мощность исполнения S50 — около 96 ВА,
• степень защиты — IP54,
• рабочая температура окружающей среды — от −15 до +70 °C,
• масса типоразмера MB-DLE 415 B01 — около 6,6 кг.

Особенности конструкции устройств

Конструкция DUNGS MB-DLE 415 B01 S50 организована так, чтобы несколько операций с газом выполнялись внутри одного компактного корпуса. На входе топливо проходит через фильтрующую часть, затем его давление приводится к требуемому рабочему уровню, после чего подача контролируется двумя автоматическими запорными органами. Такое объединение уменьшает количество наружных фитингов и резьбовых соединений. В классической раздельной газовой рампе каждый функциональный элемент приходится соединять с соседним отдельными трубными деталями. У GasMultiBloc значительная часть этих соединений перенесена внутрь заводского узла. Для типоразмера 415 применяется предварительный фильтр. Его задача заключается в удержании механических загрязнений до попадания частиц в регулирующий и клапанный механизм. Загрязненный газ может ухудшать герметичность седел, мешать свободному перемещению подвижных компонентов и изменять характеристики регулятора. Фильтрующий элемент относится к обслуживаемым компонентам. Его состояние рекомендуется учитывать при диагностике падения давления через газовую рампу, особенно если оборудование длительное время эксплуатируется без очистки входного трубопровода. Следующий функциональный участок — регулятор давления. Он уменьшает поступающее давление до значения, необходимого горелочному устройству, и стремится поддерживать установленный режим при изменениях на входной стороне и колебаниях расхода. Для исполнения S50 типоразмера 415 регулирование выполняется в диапазоне 20–50 мбар. Именно этим модель существенно отличается от MB-DLE 415 B01 S20, у которой рабочий диапазон перед горелкой составляет 4–20 мбар.

Области применения

Ключевыми направлениями применения DUNGS MB-DLE 415 B01 S50 являются:

• промышленные газовые горелки,
• котельные установки,
• водогрейные котлы,
• парогенераторы,
• автоматизированная подача природного газа,
• установки на совместимых газообразных топливах,
• модернизация горелочного оборудования,
• замена существующих газовых мультиблоков,
• системы с автоматическим контролем давления газа,
• комплексная автоматика безопасного сжигания топлива.

Компания «Олниса» помогает организовать закупку DUNGS MB-DLE 415 B01 S50 226801 для ремонта, технического обновления или комплектации промышленной газовой системы. Клиентам доступны технические консультации по исполнению, диапазону давления, присоединению и совместимости с используемой горелочной автоматикой. Компания помогает быстро оформить заказ и организует доставку по всей стране, включая удаленные регионы и промышленные предприятия. Через «Олниса» можно приобрести мультиблоки, прессостаты, клапаны и другие компоненты DUNGS в одной поставке.

Преимущества

Основными преимуществами DUNGS MB-DLE 415 B01 S50 являются:

• компактность газовой рампы,
• надежность промышленной конструкции,
• плавное формирование подачи газа при запуске,
• удобство настройки рабочего режима,
• объединение нескольких функций в одном устройстве,
• сокращение количества внешних соединений,
• простота обслуживания фильтрующей части,
• удобство диагностики давления,
• возможность включения в комплексную систему безопасности,
• хорошая совместимость с компонентами автоматики DUNGS,
• стабильность работы при правильно подобранных параметрах,
• удобство сервисной замены,
• практичность при модернизации существующего оборудования,
• понятная логика работы запорных элементов,
• снижение монтажной сложности,
• прочная конструкция,
• долговечность при соблюдении условий эксплуатации.

Таким образом, DUNGS MB-DLE 415 B01 S50 226801 — многофункциональный газовый блок Rp 1 1/2, рассчитанный на максимальное рабочее давление 360 мбар. Для типоразмера 415 исполнение S50 обеспечивает регулирование давления перед горелкой в диапазоне 20–50 мбар, что отличает его от версии S20.
