Ферритовый сердечник EPCOS B66363G0000X187 ETD 39/20/13 N87 — магнитопровод для импульсных преобразователей

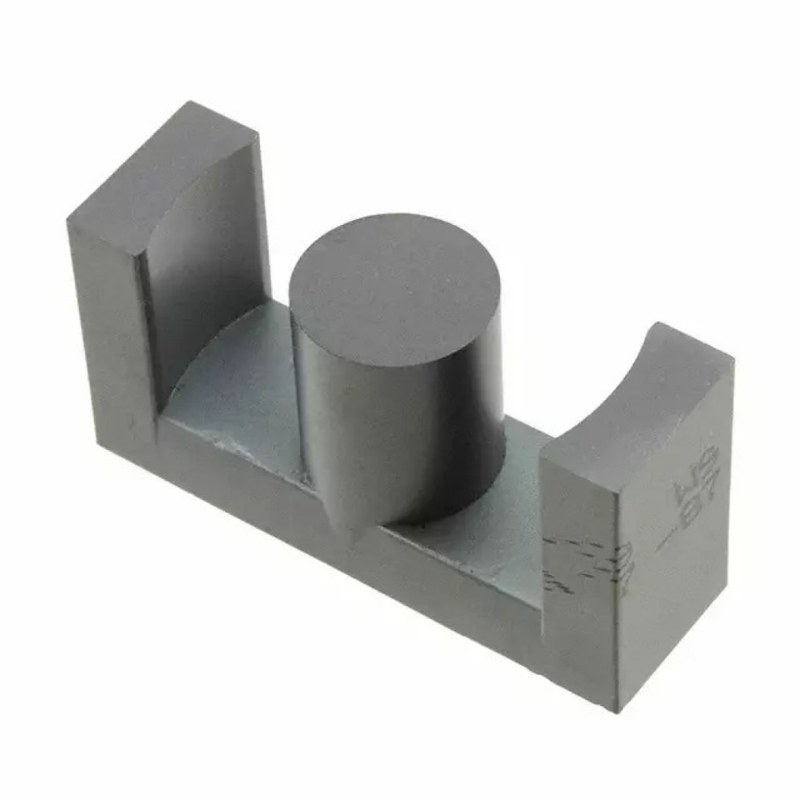

EPCOS B66363G0000X187 представляет собой ферритовый сердечник формата ETD 39/20/13, предназначенный для изготовления трансформаторов и других магнитных компонентов импульсной силовой электроники. Изделие выполнено из ферритового материала N87 и используется прежде всего в высокочастотных преобразовательных узлах, где необходимо сочетать компактные размеры, приемлемые магнитные потери и эффективную передачу энергии.

Технические характеристики

Ниже рассмотрим основные параметры EPCOS B66363G0000X187:

• производитель — EPCOS / TDK Electronics,
• категория оборудования — ферритовый сердечник,
• серия — B66363,
• типоразмер — ETD 39/20/13,
• артикул — B66363G0000X187,
• магнитный материал — N87,
• конструкция — ETD,
• исполнение — без воздушного зазора,
• номинальное значение AL для комплекта сердечников — около 2700 нГн,
• допуск AL — +30/−20%,
• эффективная магнитная проницаемость — около 1600,
• ориентировочная масса комплекта сердечников — около 60 г,
• способ поставки сердечника — отдельная деталь,
• основное назначение — импульсные трансформаторы,
• совместимое применение — дроссели и магнитные узлы соответствующей конструкции,
• вариант исполнения — без центрального технологического зазора,
• совместимый каркас — семейство B66364,
• возможность механической фиксации скобой — предусмотрена конструкцией серии.

Особенности конструкции устройств

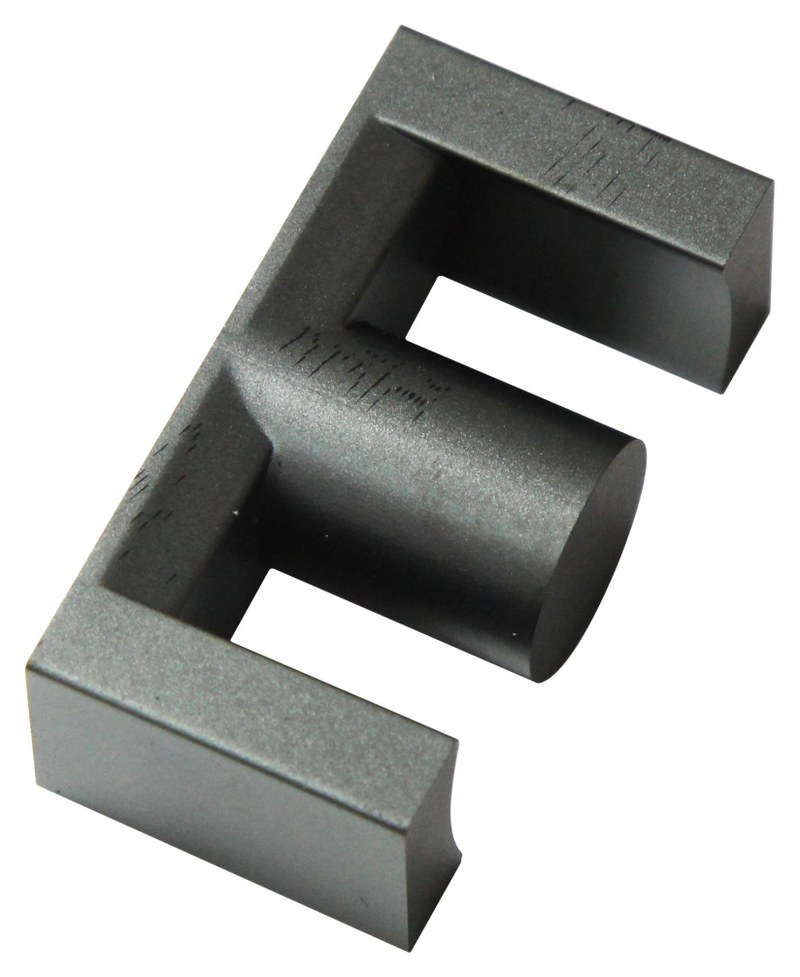

EPCOS B66363G0000X187 относится к ферритовым магнитопроводам ETD. Такая геометрия была разработана специально для силовых высокочастотных трансформаторов, где необходимо рационально использовать пространство внутри электронного оборудования и одновременно обеспечить удобное расположение обмоток. Форма ETD отличается центральным магнитным стержнем и боковыми частями, которые после соединения двух половин образуют практически замкнутый магнитный контур. Между центральным и боковыми участками располагается окно для катушки с проводом. В отличие от обычного металлического магнитопровода, феррит обладает высоким электрическим сопротивлением. Это уменьшает вихревые токи при работе на повышенной частоте и делает материал пригодным для импульсных преобразователей, где стальной сердечник испытывал бы значительно большие потери. Материал N87 широко используется в силовой электронике. Его характеристики ориентированы на трансформаторы и дроссели, работающие на частотах, типичных для современных импульсных источников питания. Для B66363G0000X187 воздушный зазор специально не формируется. При соединении двух одинаковых половин получается магнитопровод с высокой эффективной проницаемостью и сравнительно большим коэффициентом индуктивности AL. Значение AL около 2700 нГн показывает связь между количеством витков обмотки и ее результирующей индуктивностью при установке на собранную пару сердечников. В инженерном расчете этот показатель используется для предварительного определения числа витков.

Области применения

Ключевыми направлениями применения EPCOS B66363G0000X187 являются:

• импульсные источники питания,
• высокочастотные силовые трансформаторы,
• DC/DC-преобразователи,
• AC/DC-преобразователи,
• промышленные источники питания,
• системы телекоммуникационного электропитания,
• инверторная электроника,
• зарядные устройства,
• силовые преобразовательные модули,
• источники питания систем автоматизации,
• лабораторные преобразовательные устройства,
• разработка нестандартных трансформаторов,
• ремонт силовой электроники,
• замена поврежденного магнитопровода,
• серийное производство магнитных компонентов,
• экспериментальные силовые преобразователи.

Компания «Олниса» помогает организовать закупку ферритового сердечника EPCOS B66363G0000X187 для производства, ремонта или модернизации силовой электронной аппаратуры. Клиентам доступны технические консультации по характеристикам конкретного исполнения и его применению в магнитных компонентах. Компания организует оперативную доставку оборудования и электронных компонентов по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно заказать сердечники EPCOS и другие необходимые компоненты силовой электроники в рамках одной поставки.

Преимущества

Основными преимуществами EPCOS B66363G0000X187 являются:

• надежность при корректно рассчитанном режиме работы,
• удобство применения в импульсной силовой электронике,
• компактная и практичная геометрия,
• хорошая приспособленность к серийному производству трансформаторов,
• удобство установки обмоточного каркаса,
• простота интеграции в существующую конструкцию,
• стабильность при соблюдении теплового режима,
• широкая применимость в преобразовательной технике,
• удобство сервисной замены,
• практичность при разработке новых источников питания,
• совместимость со стандартными аксессуарами серии,
• удобство расчета магнитных узлов,
• возможность использовать типовую конструкцию в разных проектах,
• хорошая повторяемость серийных магнитных компонентов,
• простота механической фиксации,
• долговечность при аккуратном монтаже,
• надежная основа для высокочастотного трансформатора.

Таким образом, EPCOS B66363G0000X187 представляет собой незазоренный ферритовый сердечник ETD 39/20/13 из материала N87, ориентированный прежде всего на создание высокочастотных трансформаторов импульсных источников питания. Геометрия ETD обеспечивает рациональное размещение обмоток, а материал N87 рассчитан на работу в условиях высокочастотного перемагничивания.
