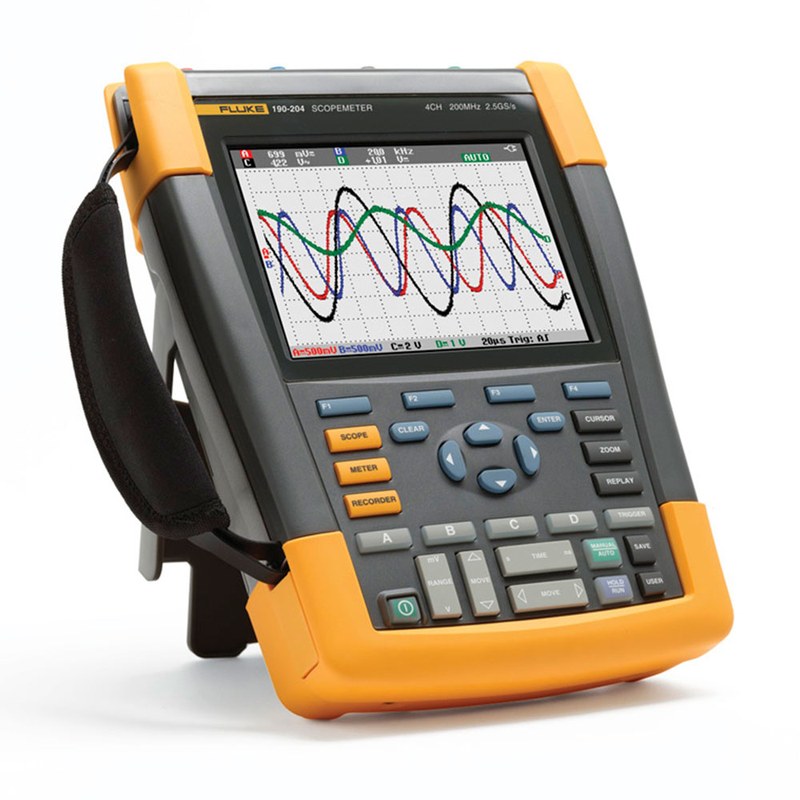

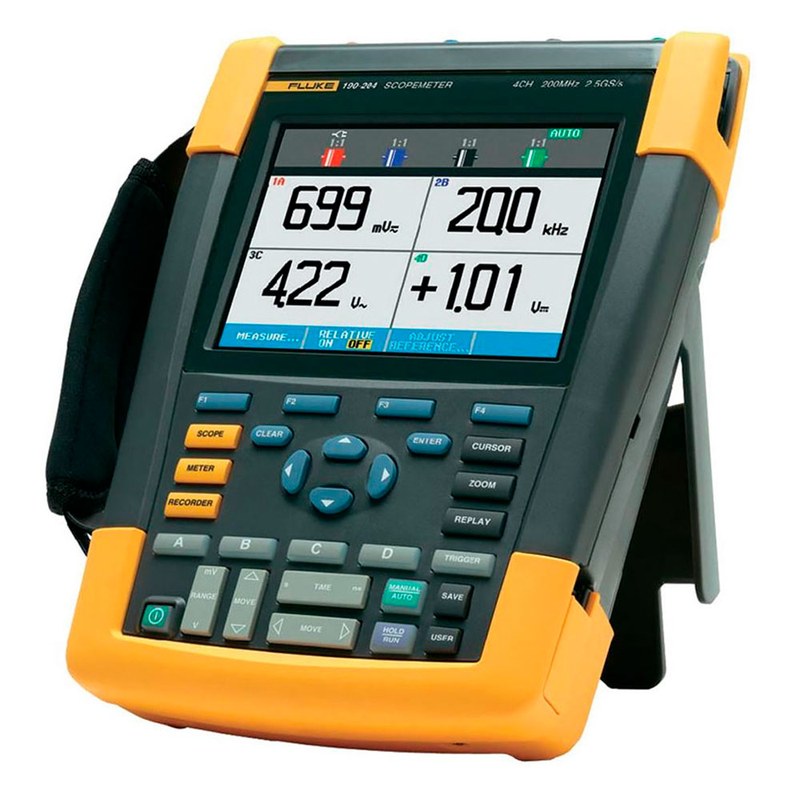

Портативный осциллограф Fluke 190-204 3894427 — четырехканальный ScopeMeter 200 МГц для промышленной диагностики

Fluke 190-204 представляет собой профессиональный портативный осциллограф семейства ScopeMeter, предназначенный для диагностики промышленной электроники, электроприводов, систем автоматизации и другого оборудования непосредственно на объекте. Прибор сочетает возможности лабораторного цифрового осциллографа с конструкцией, рассчитанной на эксплуатацию возле силовых электрических установок.

Технические характеристики

Ниже рассмотрим основные параметры Fluke 190-204:

• производитель — Fluke,
• серия — ScopeMeter 190 Series II,
• модель — Fluke 190-204,
• Part No. — 3894427,
• минимальная длительность регистрируемого выброса — 8 нс,
• число автоматических осциллографических измерений — до 30,
• типовое время автономной работы — до 7 часов,
• интерфейс USB — предусмотрен,
• подключение к компьютеру — предусмотрено,
• рабочая температура с аккумулятором — от 0 до +40 °C,
• рабочая температура без аккумулятора — до +50 °C,
• температура хранения — от −20 до +60 °C,
• габаритные размеры — около 270 × 190 × 70 мм,
• масса — около 2,2 кг.

Особенности конструкции устройств

Главной особенностью Fluke 190-204 является наличие четырех независимо изолированных измерительных каналов. В обычном настольном осциллографе общие точки каналов часто электрически связаны между собой и с защитным заземлением. В промышленной силовой электронике такая архитектура существенно ограничивает возможности безопасного подключения. В ScopeMeter каждый из четырех входов электрически изолирован от остальных. Благодаря этому специалист может одновременно контролировать сигналы в нескольких точках схемы, между которыми присутствует значительная разность потенциалов. Такая возможность особенно полезна при диагностике частотных преобразователей, импульсных источников питания и трехфазных электрических систем. Например, прибор можно применять для сопоставления сигналов разных фаз либо одновременного анализа управляющей и силовой части оборудования. Полоса пропускания 200 МГц позволяет исследовать значительно более быстрые процессы, чем типичные сетевые сигналы 50 или 60 Гц. Осциллограф подходит для анализа цифровой электроники, импульсных преобразователей, силовых ключей и высокочастотных помех. Максимальная частота дискретизации 2,5 Гвыб/с обеспечивает высокую временную детализацию. Чем больше количество выборок приходится на исследуемый участок сигнала, тем точнее можно оценить его фронты и кратковременные отклонения. Fluke 190-204 способен регистрировать импульсные выбросы длительностью от 8 нс. Такие события могут возникать при коммутации силовых транзисторов, переключении контакторов или воздействии электромагнитных помех.

Области применения

Ключевыми направлениями применения Fluke 190-204 являются:

• диагностика электроприводов,
• контроль трехфазных электрических систем,
• анализ силовых полупроводниковых схем,
• поиск кратковременных импульсных помех,
• проверка сигналов промышленной автоматики,
• анализ управляющих импульсов,
• обследование преобразовательного оборудования,
• регистрация периодических неисправностей,
• контроль переходных процессов,
• диагностика электронных блоков,
• обслуживание производственных линий,
• выездные осциллографические измерения,
• работа электротехнических и сервисных подразделений.

Компания «Олниса» помогает организовать закупку портативного осциллографа Fluke 190-204 3894427 для электротехнических служб, сервисных организаций и промышленных предприятий. Клиентам доступны технические консультации по характеристикам прибора, комплектности и совместимым измерительным аксессуарам. Компания помогает оперативно оформить заказ и организует доставку оборудования по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно заказать осциллографы Fluke и другие приборы для профессиональной электротехнической диагностики.

Преимущества

Основными преимуществами Fluke 190-204 являются:

• удобство проведения измерений непосредственно на объекте,
• возможность одновременно анализировать несколько сигналов,
• надежная электрическая изоляция измерительных каналов,
• высокая информативность при поиске сложных неисправностей,
• удобство исследования быстропротекающих процессов,
• практичность при диагностике силовой электроники,
• возможность длительного наблюдения за оборудованием,
• простая автоматическая настройка типовых сигналов,
• наглядное сравнение нескольких осциллограмм,
• удобство документирования результатов,
• автономность при выездной эксплуатации,
• прочная конструкция,
• хорошая приспособленность к промышленным условиям,
• универсальность для различных электротехнических задач,
• удобство поиска периодически возникающих отказов,
• возможность объединить несколько диагностических функций в одном приборе,
• надежность при регулярном профессиональном использовании.

Таким образом, Fluke 190-204 ScopeMeter 3894427 представляет собой четырехканальный портативный осциллограф с полосой пропускания 200 МГц и частотой дискретизации до 2,5 Гвыб/с.
