Клемма Degson DHV2.5 11010001081 на DIN-рейку — винтовое соединение для шкафов автоматики

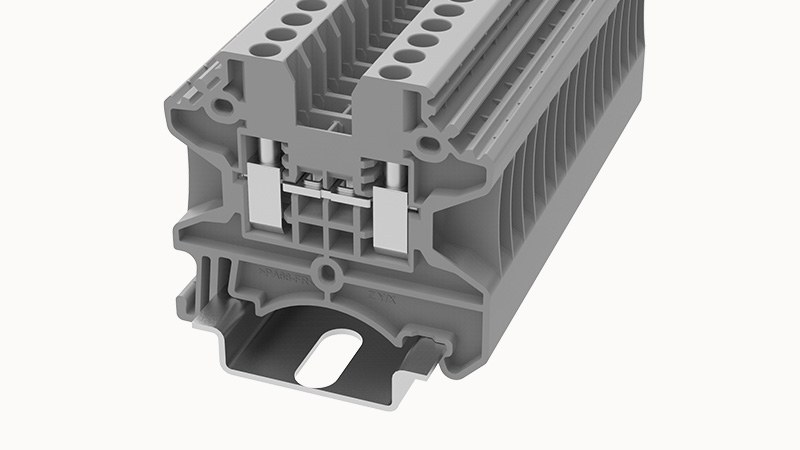

Degson DHV2.5 11010001081 представляет собой проходную винтовую клемму для установки на стандартную DIN-рейку. Устройство предназначено для надежного соединения проводников внутри электрических шкафов, распределительных устройств, систем автоматизации и промышленного оборудования. Благодаря компактной ширине клеммные блоки можно устанавливать плотными рядами, формируя организованную систему подключения цепей управления и питания.
Технические характеристики
Ниже рассмотрим основные параметры Degson DHV2.5 11010001081:
- производитель — Degson,
- серия — DHV,
- модель — DHV2.5,
- артикул — 11010001081,
- тип изделия — проходная клемма на DIN-рейку,
- способ подключения — винтовой,
- количество уровней — 1,
- количество точек подключения — 2,
- номинальное напряжение по IEC — 1000 В,
- подключение проводника с наконечником без пластиковой юбки — 0,14–2,5 мм²,
- стандарт — IEC 60947-7-1,
- рабочая температура — от −40 до +105 °C с учетом кривой снижения нагрузки,
- температура хранения и транспортировки — от −25 до +60 °C,
- рекомендуемая относительная влажность при хранении — 25–75%,
- цвет стандартного исполнения — серый,
- возможность применения концевых фиксаторов — предусмотрена.
Особенности конструкции устройств
Degson DHV2.5 построена как классическая проходная клемма с двумя противоположными точками подключения. Электрически обе стороны соединены общим токоведущим элементом, поэтому устройство используется для продолжения одной электрической цепи через клеммный ряд. Такой принцип значительно упрощает монтаж распределительных шкафов. Вместо прямого соединения полевого кабеля с внутренним проводником автоматики каждый провод выводится на отдельную клемму, после чего дальнейшая разводка выполняется внутри шкафа. В результате электрическая схема становится более структурированной. Специалист может быстро определить нужную цепь, отключить отдельный проводник, выполнить измерение или заменить участок кабеля без вмешательства в соседние соединения. Для фиксации жил используется винтовой механизм. При затягивании винта создается усилие, обеспечивающее стабильный контакт между проводником и токоведущей частью. Винтовая технология особенно удобна там, где требуется универсальность по типу подключаемого проводника. Клемма работает как с жесткими однопроволочными жилами, так и с гибкими многопроволочными проводниками. Для гибких проводов желательно применять обжимные наконечники подходящего размера. Они предотвращают повреждение отдельных проволок при затягивании винта и делают подключение более повторяемым. Перед установкой проводника необходимо снять приблизительно 9–10 мм изоляции. Слишком короткая зачистка может привести к тому, что изоляция попадет в контактную зону, а чрезмерно длинная оставит открытую токоведущую часть за пределами корпуса.
Области применения
Ключевыми направлениями применения Degson DHV2.5 являются:
- распределительные электрические шкафы,
- шкафы промышленной автоматики,
- панели управления технологическим оборудованием,
- подключение датчиков,
- подключение исполнительных механизмов,
- цепи питания 24 В DC,
- цепи переменного напряжения,
- системы управления электродвигателями,
- машиностроительное оборудование,
- конвейерные линии,
- насосные станции,
- вентиляционные установки,
- системы HVAC,
- промышленные контроллеры,
- модернизация существующих шкафов управления,
- создание организованных клеммных рядов на DIN-рейке.
Компания «Олниса» помогает организовать закупку клемм Degson DHV2.5 11010001081 на DIN-рейку для сборки, ремонта и модернизации электрических шкафов. Клиентам доступны технические консультации по типоразмеру, сечению проводников и совместимым аксессуарам. Компания помогает оперативно оформить заказ и организует доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести клеммы Degson, перемычки, торцевые пластины и другие компоненты для шкафного монтажа в рамках одной поставки.
Преимущества
Основными преимуществами Degson DHV2.5 являются:
- компактное размещение на DIN-рейке,
- надежное винтовое соединение,
- удобство монтажа проводников,
- простота технического обслуживания,
- понятная организация клеммного ряда,
- возможность использования маркировки,
- удобное распределение общих потенциалов через перемычки,
- прочная изоляционная конструкция,
- подходящее исполнение для промышленной автоматики,
- универсальность для жестких и гибких проводников,
- простота расширения существующей схемы,
- удобство поиска неисправностей,
- минимальные требования к обслуживанию,
- возможность плотного размещения большого количества цепей,
- широкий выбор совместимых аксессуаров,
- надежность при длительной эксплуатации,
- долговечность при правильном монтаже.
Таким образом, Degson DHV2.5 11010001081 представляет собой компактную проходную винтовую клемму для стандартной 35-миллиметровой DIN-рейки. Номинальные параметры 1000 В и 24 А по IEC, ширина 5,2 мм и возможность подключения жестких и гибких проводников делают модель удобной для промышленного шкафного монтажа.
