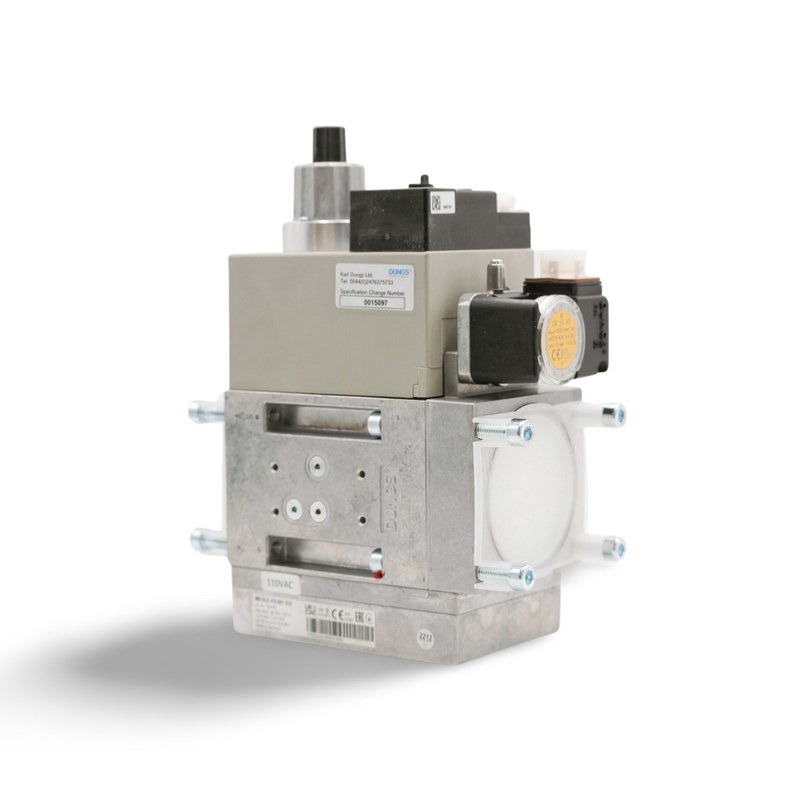

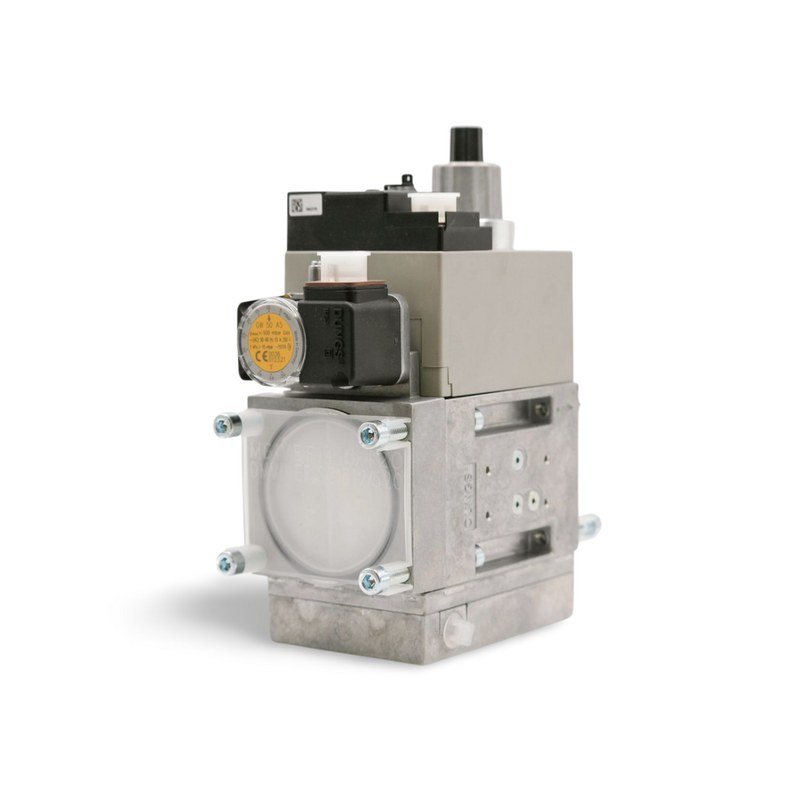

Газовый мультиблок DUNGS MB-DLE 415 B01 S20 226799 — компактная автоматика для горелочных систем

DUNGS MB-DLE 415 B01 S20 226799 представляет собой многофункциональный газовый блок для автоматизации подачи топлива в промышленных и коммерческих горелочных установках. В едином корпусе объединены фильтрация рабочей среды, регулирование выходного давления и два автоматических запорных клапана. Такое построение позволяет заменить несколько последовательно смонтированных компонентов одним компактным узлом.

Технические характеристики

Ниже рассмотрим основные параметры DUNGS MB-DLE 415 B01 S20 226799:

• производитель — DUNGS,
• серия — GasMultiBloc MB-DLE,
• модель — MB-DLE 415 B01 S20,
• артикул — 226799,
• тип оборудования — газовый мультиблок,
• условный проход — DN40,
• присоединительный размер — Rp 1 1/2,
• рабочие среды — газы семейств 1, 2 и 3, а также совместимые нейтральные газообразные среды,
• номинальное напряжение рассматриваемого исполнения — 230 В AC,
• частота сети — 50–60 Гц,
• допустимое отклонение питающего напряжения — −15/+10%,
• потребляемая мощность при 230 В — около 55 ВА,
• режим работы электромагнитных приводов — 100% ED,
• регулирование расхода газа — предусмотрено,
• время открытия MB-DLE — менее 20 секунд,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +70 °C,
• контрольные подключения — G 1/8,
• возможность установки реле давления GW A5 — предусмотрена,
• материал корпуса — литой алюминиевый сплав,
• материалы мембран и уплотнений — преимущественно на основе NBR и силиконовых эластомеров,
• масса типоразмера MB-DLE 415 B01 — около 6,6 кг.

Особенности конструкции устройств

DUNGS MB-DLE 415 B01 S20 построен по принципу интегрированного газового тракта. Рабочая среда последовательно проходит через внутренние элементы одного корпуса, поэтому отдельные фильтр, регулятор и два электромагнитных клапана не требуется соединять длинной цепочкой внешних фитингов. Первым функциональным элементом служит система фильтрации. Встроенный фильтр задерживает механические загрязнения, которые могут поступать из газопровода. Чистота газа имеет важное значение для долговечной работы клапанных седел и регулирующего механизма. Конструкция позволяет обслуживать фильтрующий элемент без полной разборки всего мультиблока. Это упрощает регламентное обслуживание горелочного оборудования и сокращает время, необходимое для восстановления работоспособности газовой линии. После фильтра газ поступает в регулирующую часть. Встроенный регулятор стабилизирует давление на выходе в соответствии с выбранной настройкой. Для исполнения S20 рабочий диапазон составляет 4–20 мбар. Регулятор выполнен с компенсацией входного давления. Благодаря этому изменение давления перед мультиблоком в допустимых пределах оказывает меньшее влияние на параметры газа, поступающего к горелке. Настройка выходного давления выполняется механически. При пусконаладочных работах фактическое значение контролируется манометром через предусмотренные измерительные точки.

Области применения

Ключевыми направлениями применения DUNGS MB-DLE 415 B01 S20 являются:

• газовые промышленные горелки,
• одноступенчатые горелочные системы,
• модуляционные горелки при использовании дополнительного регулирующего узла,
• технологические нагревательные установки,
• котельные предприятия,
• системы подачи природного газа,
• установки на сжиженном газе при соблюдении допустимых условий,
• газовые рампы промышленного оборудования,
• автоматические системы безопасной подачи топлива,
• модернизация существующих горелочных установок,
• замена многофункциональной газовой арматуры аналогичного исполнения.

Компания «Олниса» помогает организовать закупку газового мультиблока DUNGS MB-DLE 415 B01 S20 226799 для ремонта, модернизации и комплектации горелочного оборудования. Клиентам доступны технические консультации по характеристикам исполнения, присоединительным размерам и рабочим параметрам. Компания помогает оперативно оформить заказ и организует доставку по всей стране, включая удаленные регионы и промышленные площадки.

Преимущества

Основными преимуществами DUNGS MB-DLE 415 B01 S20 являются:

• компактное объединение нескольких функций в одном корпусе,
• надежность при интенсивной эксплуатации,
• удобство построения газовой рампы,
• плавная подача топлива при запуске,
• стабильность рабочего режима,
• удобство регулировки,
• простота проведения контрольных измерений,
• возможность установки дополнительной защитной автоматики,
• сокращение количества внешних соединений,
• удобство сервисного обслуживания,
• простая замена фильтрующего элемента,
• практичность при модернизации горелочного оборудования,
• понятная последовательность работы клапанов,
• совместимость с различными компонентами автоматики DUNGS,
• компактные размеры относительно набора отдельных устройств,
• устойчивая работа при правильно подобранных параметрах,
• долговечность при соблюдении требований эксплуатации.

Таким образом, DUNGS MB-DLE 415 B01 S20 226799 представляет собой компактный газовый мультиблок DN40, объединяющий фильтр, регулятор давления и два автоматических запорных клапана. Модель рассчитана на максимальное давление 360 мбар и позволяет настраивать выходное давление в диапазоне 4–20 мбар.
