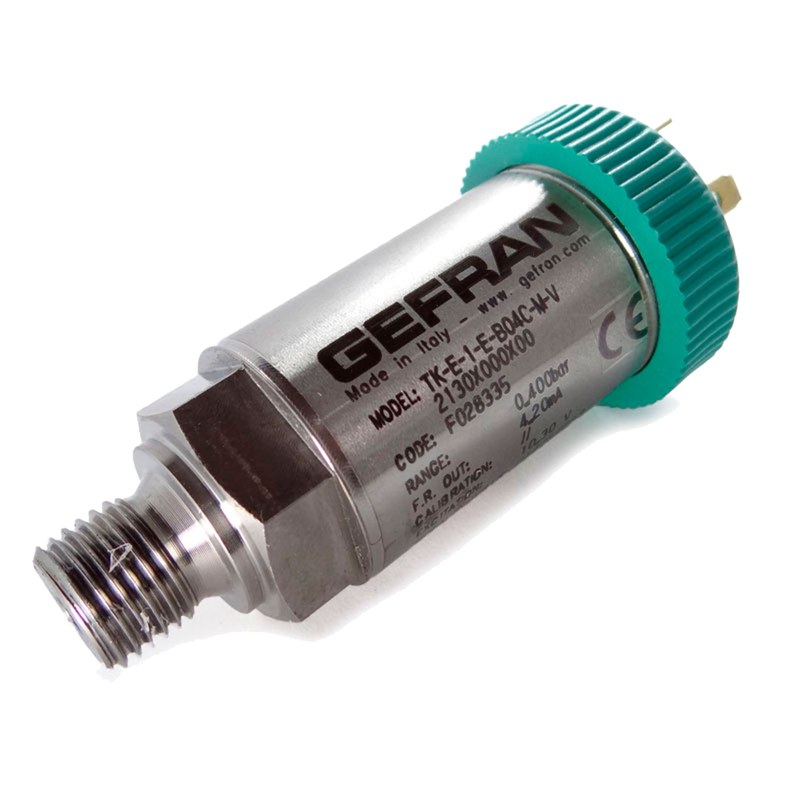

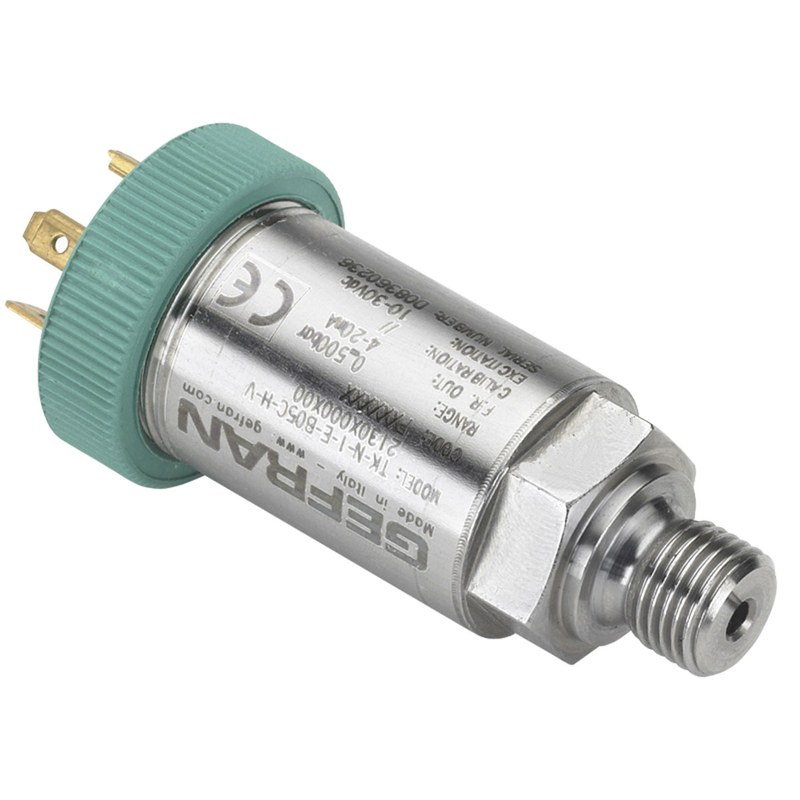

Датчик давления Gefran TK-E-1-E-B04C-H-V — промышленный преобразователь 0–400 бар

Gefran TK-E-1-E-B04C-H-V представляет собой промышленный преобразователь давления, предназначенный для непрерывного контроля жидких и газообразных сред в гидравлических, пневматических и технологических системах. Устройство преобразует механическое воздействие давления на чувствительный элемент в унифицированный электрический сигнал 4–20 мА, который может передаваться на ПЛК, регулятор, индикатор или систему диспетчеризации.

Технические характеристики

Ниже рассмотрим основные параметры Gefran TK-E-1-E-B04C-H-V:

• производитель — Gefran,
• серия — TK,
• полный код исполнения — TK-E-1-E-B04C-H-V,
• тип оборудования — промышленный преобразователь давления,
• измеряемый диапазон — 0–400 бар,
• тип выходного сигнала — 4–20 мА,
• схема подключения токового выхода — двухпроводная,
• технологическое присоединение — G1/4 наружная резьба,
• стандарт технологического присоединения — DIN 3852-A,
• электрический разъем — EN 175301-803 Type A,
• код точности — H,
• типовая точность — ±0,25% полной шкалы,
• максимальная погрешность для класса H — около ±0,3% полной шкалы,
• время отклика — менее 1 мс,
• напряжение питания — 10–30 В DC,
• выход при нулевом давлении — 4 мА,
• номинальная масса — около 110 г,
• основные рабочие среды — гидравлические масла, воздух и совместимые технологические жидкости.

Особенности конструкции устройств

В основе Gefran TK используется тензорезистивный толстопленочный принцип измерения. Чувствительный элемент воспринимает деформацию металлической мембраны, возникающую при воздействии давления рабочей среды. Изменение механического напряжения преобразуется в электрический сигнал, который далее усиливается и нормируется встроенной электронной схемой. Такой принцип хорошо подходит для промышленной гидравлики, поскольку чувствительная часть не требует сложных механических передач. Отсутствие подвижного измерительного механизма уменьшает количество элементов, подверженных износу при многократных циклах изменения давления. В исполнении B04C верхняя граница измерения составляет 400 бар. При нулевом давлении преобразователь формирует ток приблизительно 4 мА, а при достижении верхнего предела — 20 мА. Значения внутри диапазона передаются пропорционально текущему давлению. Токовый сигнал удобен в автоматизации тем, что не зависит напрямую от сопротивления длинного кабеля в той же степени, что и обычный низкоуровневый сигнал напряжения. Поэтому датчик можно располагать непосредственно возле гидравлического агрегата, а контроллер — в удаленном шкафу управления. Дополнительным преимуществом диапазона 4–20 мА является возможность контролировать целостность линии. Значение существенно ниже 4 мА может использоваться системой управления как признак обрыва, отсутствия питания или неисправности, если такая диагностическая логика реализована в контроллере.

Области применения

Ключевыми направлениями применения Gefran TK-E-1-E-B04C-H-V являются:

• контроль давления в гидравлических станциях,
• промышленные прессы,
• насосные агрегаты,
• гидравлические силовые установки,
• контроль давления масла,
• пневматические системы с подходящим диапазоном,
• испытательные стенды,
• компрессорное оборудование,
• станочные гидросистемы,
• мобильная гидравлика,
• управление гидроцилиндрами,
• контроль технологических линий,
• системы автоматического регулирования,
• передача давления на аналоговый вход ПЛК,
• системы аварийной сигнализации,
• модернизация промышленного оборудования.

Компания «Олниса» помогает организовать закупку датчика давления Gefran TK-E-1-E-B04C-H-V для ремонта, модернизации и комплектации промышленного оборудования. Клиентам доступны технические консультации по диапазону измерения, типу выходного сигнала и технологическому присоединению конкретного исполнения. Компания помогает оперативно оформить заказ и организует доставку по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно приобрести датчики Gefran и другие компоненты промышленной автоматизации в рамках одной поставки.

Преимущества

Основными преимуществами Gefran TK являются:

• надежность при промышленной эксплуатации,
• компактное исполнение,
• стабильность измерительного сигнала,
• удобство интеграции с ПЛК и контроллерами,
• быстрая реакция на изменение давления,
• устойчивость к вибрациям,
• хорошая механическая прочность,
• удобство сервисной замены,
• простая двухпроводная схема подключения,
• возможность передачи сигнала на значительное расстояние,
• минимальные требования к регулярному обслуживанию,
• удобство установки в гидравлические блоки,
• стабильность характеристик при изменении температуры,
• практичность для автоматизированного оборудования,
• широкая применимость в гидравлических системах,
• долговечность при правильном подборе диапазона,
• понятная идентификация по полному коду исполнения.

Таким образом, Gefran TK-E-1-E-B04C-H-V представляет собой промышленный преобразователь давления 0–400 бар с унифицированным выходом 4–20 мА. Резьбовое присоединение G1/4, промышленный разъем EN 175301-803 Type A и высокая механическая стойкость делают модель подходящей для гидравлического и технологического оборудования.
