Регулятор давления Dungs FRS 5065 для промышленного оборудования

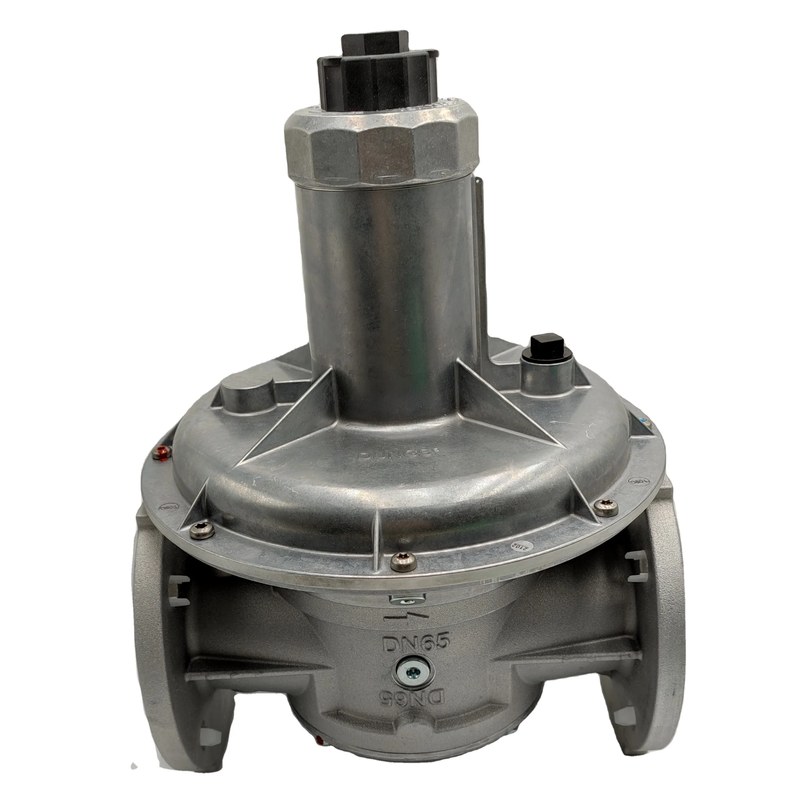

Dungs FRS 5065 представляет собой пружинный регулятор давления газа фланцевого исполнения для стабилизации параметров перед горелками и другими потребителями. Аппарат снижает входное давление до заданного уровня и компенсирует его колебания, поддерживая условия устойчивого смесеобразования и воспроизводимой тепловой мощности. Модель применяется в газовых рампах котлов, печей, сушильных установок и технологических теплогенераторов. Регулятор действует без внешней энергии: положение клапана определяется равновесием усилия настроечной пружины и давления в выходной полости, воздействующего на мембрану.
Технические характеристики
Ключевые параметры Dungs FRS 5065, определяющие его место в газовом тракте, представлены ниже:
- условный проход присоединения — DN 65,
- исполнение присоединительных патрубков — фланцевое,
- максимально допустимое входное избыточное давление — 500 мбар,
- регулируемая выходная величина задается сменной пружиной соответствующего диапазона,
- рабочая среда — сухие топливные газы, совместимые с материалами газового тракта,
- привод регулирующего органа — механический, прямого действия,
- источник управляющего воздействия — давление за регулятором,
- сброс продукта в атмосферу при штатном регулировании не требуется,
- корпус рассчитан на встраивание в стационарную трубопроводную линию,
- контроль давления выполняется через предусмотренные измерительные точки.
Фактическая пропускная способность узла зависит не только от номинального прохода. При инженерном расчете учитывают состав и плотность газа, входное и требуемое выходное давление, допустимую просадку на максимальном расходе, температуру среды, конфигурацию трубопровода и динамику потребителя. DN 65 характеризует присоединительный размер, но не заменяет гидравлический расчет. Выбранный режим должен находиться в рабочей области регулятора без длительного пребывания клапана у крайних положений.
Особенности конструкции

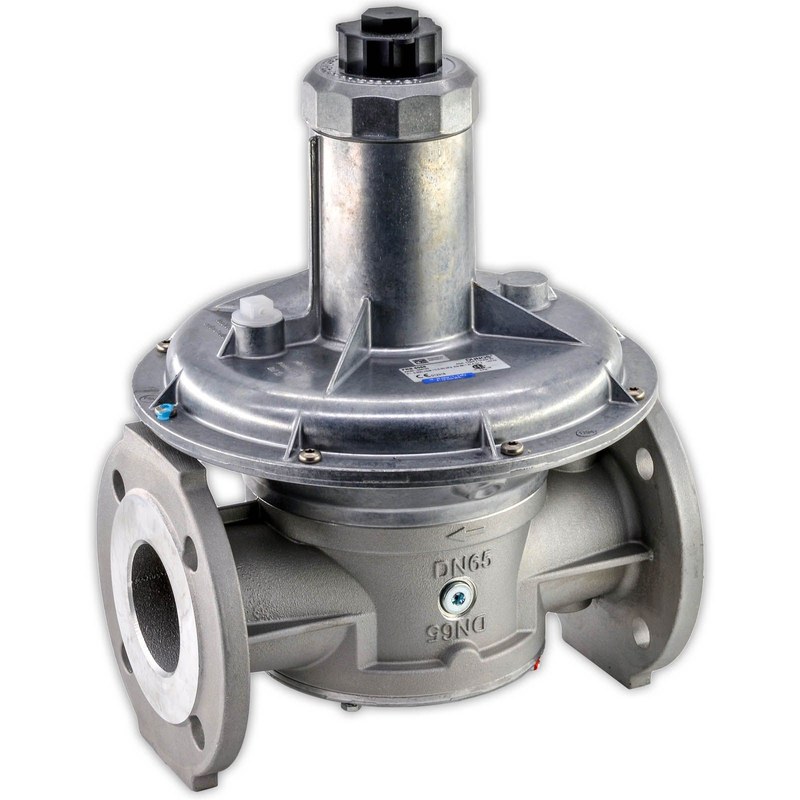

Несущим элементом FRS 5065 служит металлический корпус с фланцами, внутри которого размещены седло и перемещаемый клапан. Корпус воспринимает давление газовой среды и обеспечивает соосное включение аппарата в трубопровод. Фланцевое соединение удобно для линии большого расхода, поскольку создает разъемный стык и позволяет демонтировать прибор без разборки соседних агрегатов при наличии предусмотренных монтажных участков. Над газовым каналом расположена мембранная камера. Эластичная мембрана разделяет рабочую полость и пространство настроечной пружины, преобразуя изменение выходного давления в осевое перемещение. Усилие передается клапану через шток и рычажную либо тарельчатую кинематическую связь. Пружина размещена под регулировочной крышкой; изменение ее предварительного сжатия задает уставку в пределах установленного диапазона. Для перехода к иной области выходного давления применяют предназначенную для регулятора пружину, а не произвольное увеличение натяга штатного элемента.
Форма клапана и седла рассчитана на дозированное изменение проходного сечения. Направляющие ограничивают перекос подвижных деталей, а уплотнения отделяют газовую полость от окружающей среды. Дыхательное отверстие пружинной камеры обеспечивает свободное перемещение мембраны и не должно перекрываться загрязнением, краской или элементами теплоизоляции. Измерительные штуцеры позволяют присоединять манометр при настройке и проверке режима. Конструкция не заменяет фильтр: твердые частицы способны нарушить плотность посадки клапана и изменить статическую характеристику.
Принцип работы
Рабочий цикл основан на непрерывном сравнении двух сил. Настроечная пружина стремится открыть регулирующий клапан, а давление после регулятора действует на эффективную площадь мембраны в противоположном направлении. При соответствии выходного давления уставке силы уравновешиваются, и клапан занимает положение, обеспечивающее текущий расход. Последовательность автоматического регулирования включает следующие процессы:
- снижение давления за регулятором уменьшает усилие со стороны мембраны,
- пружина перемещает передаточный механизм в сторону открытия клапана,
- проходное сечение увеличивается, а расход газа к потребителю возрастает,
- выходное давление восстанавливается и возвращает мембрану к равновесию,
- рост давления вызывает обратное перемещение и прикрытие клапана,
- при прекращении отбора регулирующий орган приближается к закрытому положению.
Изменение положения происходит пропорционально отклонению давления и не требует электрического сигнала. При резком изменении расхода возможен кратковременный переходный процесс, обусловленный объемом трубопровода, инерцией мембраны и характеристикой пружины. Поэтому регулятор не следует оценивать как быстродействующий отсечной клапан. Защитное прекращение подачи при аварии выполняется отдельной запорной арматурой, если оно предусмотрено схемой горелочного оборудования.
Области применения
Основные варианты включения FRS 5065 в промышленные системы представлены ниже:
- газовые рампы модулируемых и ступенчатых горелок,
- водогрейные и паровые котельные установки,
- термические печи и сушильные агрегаты,
- нагревательные линии технологического оборудования,
- распределительные участки низкого давления перед группой потребителей,
- испытательные стенды с контролируемой подачей совместимого газа.
Для каждого объекта регулятор согласуют с типом газа, расчетным расходом, диапазоном нагрузок и параметрами смежной арматуры. FRS 5065 стабилизирует давление, но не заменяет фильтр, ручное отключение, автоматическую отсечку и контроль предельных значений.
Таким образом, Dungs FRS 5065 — энергонезависимый регулятор прямого действия с фланцевым присоединением DN 65 и допустимым входным давлением до 500 мбар. Мембранно-пружинный механизм изменяет проходное сечение и поддерживает заданное давление перед газопотребляющим оборудованием. Устойчивый режим требует расчета пропускной способности, выбора пружины, чистоты среды и контроля герметичности. Компания «Олниса» осуществляет поставку Dungs FRS 5065 и другого промышленного оборудования.
