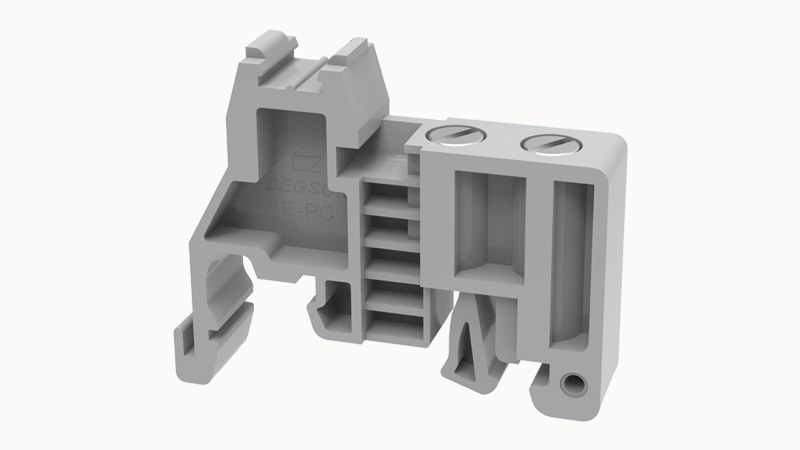

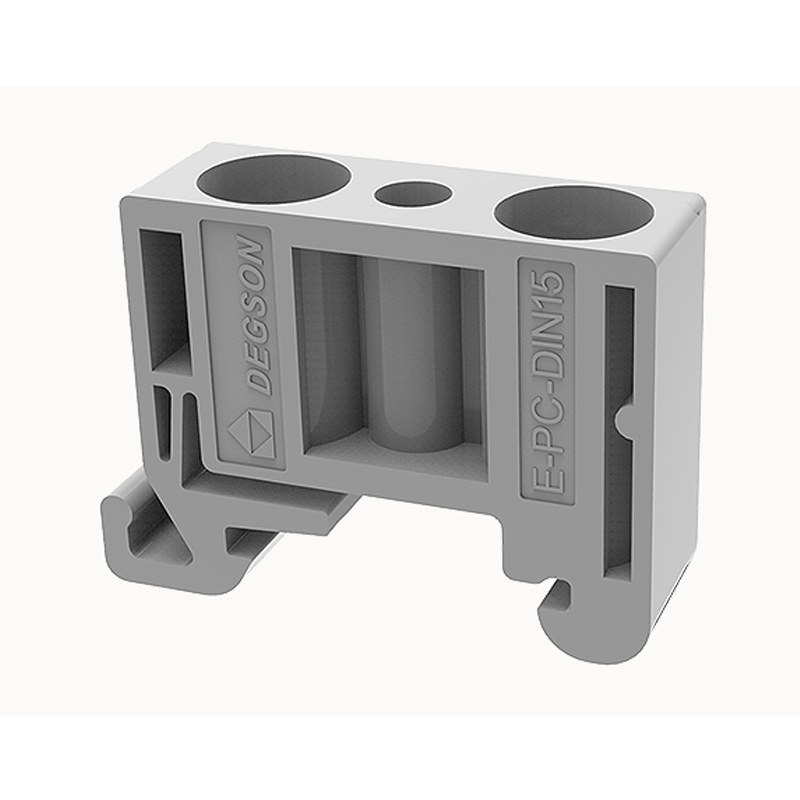

Концевой фиксатор Degson E/PC — надежное решение для электрических соединений
Degson E/PC представляет собой концевой фиксатор, применяемый при формировании рядов модульных клемм на DIN-рейке. Его функция состоит в механическом удержании собранных элементов в заданном положении и предотвращении их продольного смещения под действием монтажных усилий, вибрации, натяжения проводников и эксплуатационных нагрузок. Деталь не участвует в передаче электрического тока и не заменяет клемму, перемычку, торцевую пластину либо маркировочный элемент.
Ключевые характеристики
Фиксатор Degson E/PC рассчитан на установку на монтажную рейку совместимого профиля совместно с клеммами и принадлежностями, предусмотренными проектом шкафа. Исполнение конкретной сборки определяют с учетом геометрии рейки, ширины модулей, числа точек подключения и доступного пространства. Поскольку E/PC является механическим аксессуаром, для него первостепенны не электрические номиналы, а размеры сопряжения, материал корпуса, способ закрепления и способность противостоять продольной нагрузке. К ключевым характеристикам изделия относятся:
- функциональное назначение — концевое удержание модульной сборки,
- монтаж на совместимую DIN-рейку без включения в электрическую цепь,
- компактное исполнение для применения внутри шкафа или корпуса,
- механическая фиксация положения соседнего клеммного модуля,
- корпус из электроизоляционного полимерного материала,
- возможность применения в рядах силовых, сигнальных и управляющих клемм,
- разъемный способ установки, допускающий изменение конфигурации ряда.
При проектировании оценивают следующие параметры сборки:
- суммарную длину клеммного ряда,
- массу и количество установленных модулей,
- направление ввода и радиусы изгиба проводников,
- ожидаемые усилия при затяжке винтовых соединений или работе с пружинными зажимами,
- уровень вибрационных и ударных воздействий в месте эксплуатации,
- необходимость размещения маркировки, разделителей и торцевых пластин,
- монтажные зазоры до кабельных каналов и соседнего оборудования.
Особенности конструкции
Конструкция E/PC подчинена задаче надежного сцепления с металлическим профилем и передачи продольного усилия от клеммного ряда на рейку. Полимерный корпус формирует наружную геометрию, изолирует крепежную область от расположенных рядом токоведущих частей и уменьшает вероятность случайного контакта инструмента с элементами цепи. Внутренний профиль основания выполнен с учетом формы рейки: при монтаже фиксатор охватывает ее кромки и занимает устойчивое положение. Запирающий узел создает прижим либо геометрическую блокировку, препятствующую самопроизвольному перемещению. Основными конструктивными особенностями являются:
- профилированное основание для сопряжения с рейкой,
- жесткая опорная поверхность, воспринимающая давление крайней клеммы,
- диэлектрический корпус, отделяющий крепеж от рабочей зоны соединений,
- компактная форма, сокращающая непроизводительно занятую длину рейки,
- крепежный механизм для создания удерживающего усилия,
- доступ к крепежу со стороны монтажной зоны,
- возможность демонтажа без разборки самой рейки.
Фиксатор следует отличать от торцевой пластины. Пластина закрывает открытую боковую поверхность клеммы, восстанавливает необходимую изоляционную оболочку и разделяет соседние функциональные участки. E/PC воспринимает механическую нагрузку и ограничивает перемещение всего ряда. В типовой компоновке эти детали могут устанавливаться рядом, однако выполняют разные задачи. Также фиксатор не является разделителем: его форма не предназначена для увеличения видимого интервала между группами цепей или формирования межполюсного барьера.
Принцип работы и порядок применения
Принцип действия Degson E/PC основан на создании механического упора. После установки на рейку фиксатор закрепляется у края сформированного ряда. Продольное усилие, возникающее при подключении проводов или внешнем воздействии, передается от клемм через опорную поверхность на корпус E/PC, затем через запирающий узел — на профиль рейки. Благодаря этому отдельные модули сохраняют плотное взаимное прилегание, а сборка не смещается в свободную часть монтажного пространства. Рабочая последовательность включает следующие операции:
- проверку соответствия фиксатора применяемому профилю и составу сборки,
- осмотр рейки и изделия на отсутствие деформаций и повреждений,
- установку клемм, торцевых пластин, разделителей и перемычек по схеме,
- размещение E/PC вплотную к крайнему модулю без перекоса,
- зацепление основания за кромки DIN-рейки,
- закрепление фиксатора штатным механизмом,
- контроль неподвижности ряда при умеренном продольном усилии,
- повторную проверку после подключения и укладки проводников.
Фиксаторы целесообразно устанавливать по обеим сторонам клеммной группы. Такая схема ограничивает перемещение в каждом направлении и сохраняет структуру ряда при обслуживании. Если на одной рейке находятся независимые функциональные участки, для каждого из них предусматривают собственные границы с учетом проекта. Не следует использовать кабельный канал, соседний аппарат или изгиб проводов как замену штатному упору: эти элементы не рассчитаны на контролируемое удержание клемм и могут передавать на соединения непредусмотренную нагрузку.
Таким образом, Degson E/PC — механический аксессуар для закрепления края клеммного ряда на DIN-рейке. Он сохраняет положение модулей при подключении и обслуживании проводников. Корректная работа достигается при совместимости с профилем, полной посадке основания и исправности корпуса. Фиксатор применяют совместно с предусмотренными принадлежностями. Компания «Олниса» осуществляет поставку Degson E/PC и другого промышленного оборудования для комплектации электротехнических шкафов, распределительных устройств и систем автоматизации. Поставка выполняется с учетом обозначения продукции и требуемого количества изделий.
