Endress+Hauser Liquiline CM442: надежный преобразователь для промышленного анализа

Endress+Hauser Liquiline CM442 — четырехпроводный многопараметрический преобразователь для аналитического контроля жидких сред. Устройство работает с цифровыми датчиками Memosens и применяется для непрерывного измерения pH, окислительно-восстановительного потенциала, электропроводности, растворенного кислорода, мутности, содержания дезинфицирующих веществ, нитратов и других параметров. Архитектура CM442 объединяет прием сигнала, обработку данных, локальную индикацию и передачу результатов в систему автоматизации.

Технические характеристики

Ключевые параметры CM442 представлены ниже:

• тип прибора — четырехпроводный полевой многопараметрический преобразователь,
• измерительные входы — один или два цифровых канала Memosens в зависимости от исполнения,
• измеряемые величины — pH, ОВП, проводимость, кислород, мутность, нитраты и параметры дезинфекции,
• аналоговые выходы — 0/4–20 мА, количество определяется конфигурацией,
• цифровая связь рассматриваемой версии — HART,
• питание выбранного исполнения — 100–230 В AC, 50/60 Гц,
• максимальная потребляемая мощность при сетевом питании — до 55 ВА,
• степень защиты корпуса — IP66/IP67,
• рабочая температура окружающей среды стандартного исполнения — от −20 до +60 C,
• габариты корпуса — приблизительно 237 × 194 × 128 мм,
• масса полностью укомплектованного прибора — около 2,1 кг.

Эти параметры позволяют размещать преобразователь непосредственно в производственной зоне и подключать его к ПЛК, РСУ или другим средствам автоматизации.

Особенности конструкции

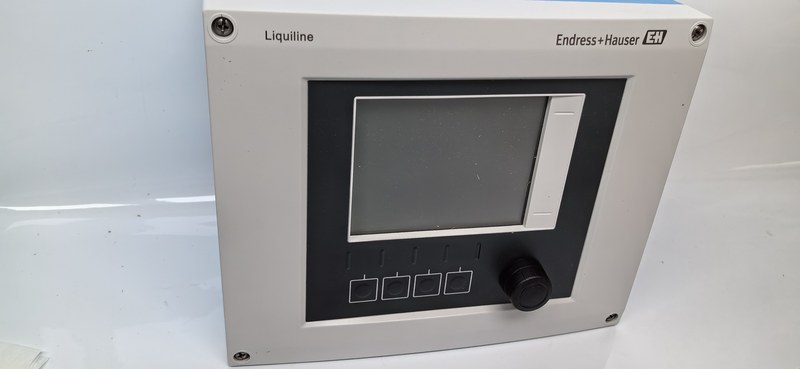

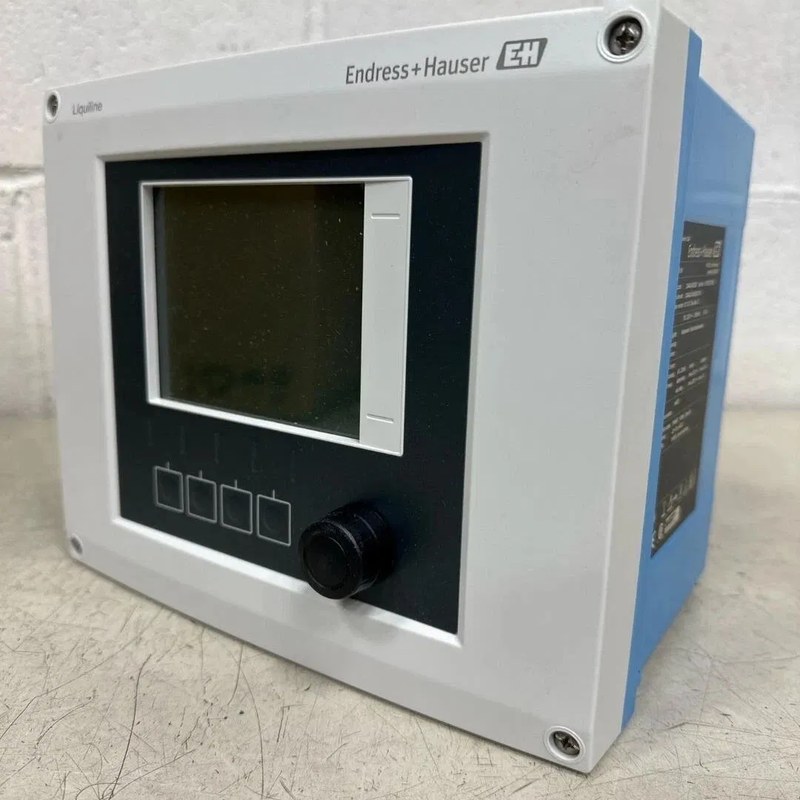

CM442 выполнен в полевом корпусе из огнестойкого поликарбоната. Уплотнение изготовлено из EPDM, а часть монтажных элементов и крепежа — из коррозионностойкой стали. Передняя панель объединяет графический дисплей, функциональные клавиши и поворотно-нажимной навигатор. Через локальный интерфейс доступны параметры каналов, диагностические сообщения, калибровочные данные и системные настройки. Электроника имеет модульную компоновку. Базовый модуль формирует питание и основные входы и выходы, а свободная позиция используется для расширения функций. Для CM442 возможно программное активирование второго входа Memosens, а также аппаратное добавление модулей аналоговых входов, токовых выходов, реле либо дискретных входов и выходов. При проектировании необходимо учитывать совместимость модулей: отдельные варианты полевой связи изменяют доступность части аналоговых каналов. Корпус допускает настенный монтаж и установку на стойку или ограждение с соответствующим креплением. Кабельные вводы обеспечивают раздельное подключение питания, сенсоров и интерфейсных линий. Для наружного размещения используется защитный козырек, снижающий воздействие осадков и прямого солнечного излучения.

Принцип работы

Измерительная цепь CM442 основана на цифровом обмене Memosens. Первичный датчик преобразует контролируемую физико-химическую величину и передает в контроллер цифровые данные. Вместе с измеренным значением передаются идентификационные, диагностические и калибровочные сведения сенсора. Цифровая передача исключает необходимость транспортировать низкоуровневый аналоговый сигнал чувствительного элемента до преобразователя, что особенно существенно для pH-измерений. Рабочий цикл включает следующие операции:

• распознавание подключенного цифрового датчика и его измерительного канала,
• получение основного значения и сопутствующих параметров,
• применение температурной компенсации и настроенных расчетных функций,
• контроль диагностического состояния сенсора и преобразователя,
• масштабирование результата для токового выхода 0/4–20 мА,
• наложение цифрового обмена HART в конфигурациях с этим интерфейсом,
• формирование аварийных или управляющих сигналов при наличии соответствующих модулей.

Memosens отделяет метрологические данные датчика от конкретного полевого преобразователя. Сенсор хранит сведения о калибровке и собственном состоянии, автоматически идентифицируется после подключения и передает сохраненные параметры в измерительный канал. Это уменьшает вероятность ошибок при замене датчиков и упрощает стандартизацию измерительных точек. Liquiline CM442 может работать самостоятельно или в составе РСУ. Токовые выходы передают измеренные значения в аналоговом контуре, а HART обеспечивает цифровой обмен параметрами и диагностикой по той же линии. В двухканальном исполнении прибор обслуживает два Memosens-сенсора с раздельной настройкой каналов и назначением результатов доступным выходам. Система самодиагностики контролирует электронику, сенсорные каналы и коммуникации. Сообщения выводятся на локальный дисплей и могут передаваться в систему автоматизации. Журналирование событий и сохранение параметров позволяют анализировать состояние измерительной точки без разборки прибора. Цифровая архитектура Memosens помогает разграничивать неисправности сенсора и линии связи. После замены датчика контроллер считывает его идентификацию и сохраненные данные без повторного ручного ввода основных характеристик. Эти функции доступны в рамках выбранной аппаратной конфигурации.

Таким образом, Endress+Hauser Liquiline CM442 представляет собой модульный полевой преобразователь для цифровых аналитических датчиков, объединяющий обработку измерений, диагностику, локальное отображение и передачу сигналов в систему автоматизации. Конфигурация CM442-AAM1A2F010A+AA обеспечивает один канал Memosens, два токовых выхода 0/4–20 мА с HART и питание 100–230 В AC, что соответствует типовой архитектуре промышленного аналитического контура. Модульное построение позволяет адаптировать CM442 к различным задачам жидкостного анализа. Компания «Олниса» осуществляет поставку Endress+Hauser Liquiline CM442 и другого промышленного оборудования для оснащения технологических и инженерных объектов.
