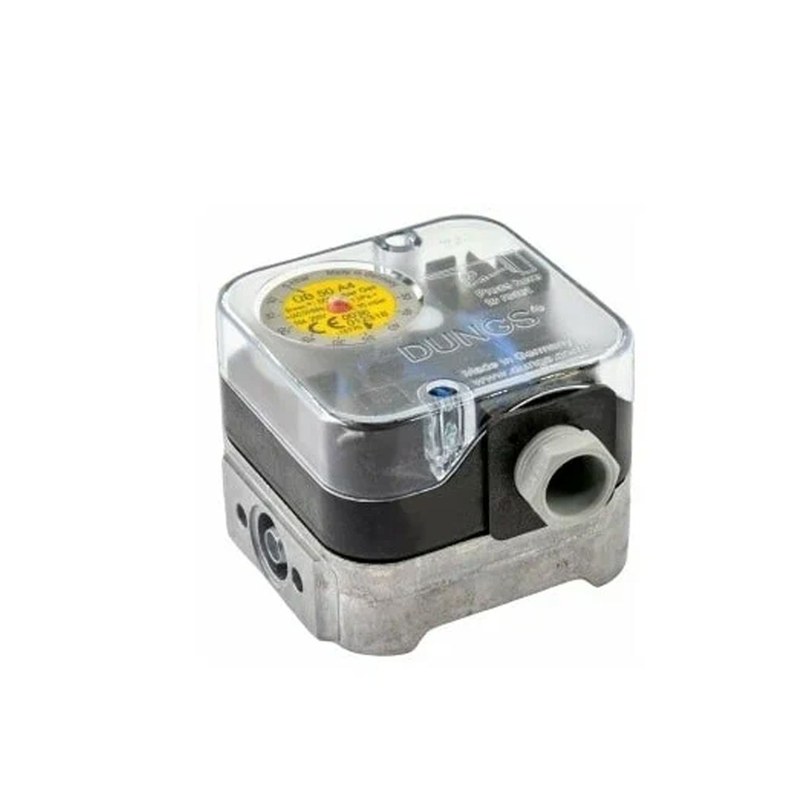

Реле давления Dungs UB 50 A4 для промышленного газового оборудования
Dungs UB 50 A4 представляет собой регулируемый ограничитель максимального давления с ручным возвратом, предназначенный для газовых рамп, горелок, теплогенераторов и промышленных газоиспользующих установок. Прибор преобразует превышение установленного порога в переключение электрической цепи и механически фиксирует аварийное состояние. Давление может нормализоваться, однако контакт не возвращается самопроизвольно: повторное включение допускается только после осознанного сброса блокировки. Такая логика предотвращает автоматический перезапуск оборудования после опасного повышения давления. Диапазон настройки до 50 мбар соответствует низконапорным контурам, где требуются воспроизводимое срабатывание защиты и однозначное состояние выходной цепи.
Технические характеристики
Ключевые параметры исполнения представлены ниже:
- регулируемый диапазон уставки от 2,5 до 50 мбар,
- контроль превышения верхнего допустимого уровня давления,
- ручной возврат после устранения причины срабатывания,
- мембранный чувствительный механизм прямого действия,
- дискретный выход на переключающем контакте,
- резьбовое присоединение к импульсной линии,
- визуальная шкала для предварительной установки порога,
- защитный корпус для эксплуатации в составе горелочной автоматики,
- рабочая среда — воздух, топливные и другие совместимые неагрессивные газы,
- монтаж в пределах разрешённого изготовителем пространственного положения.

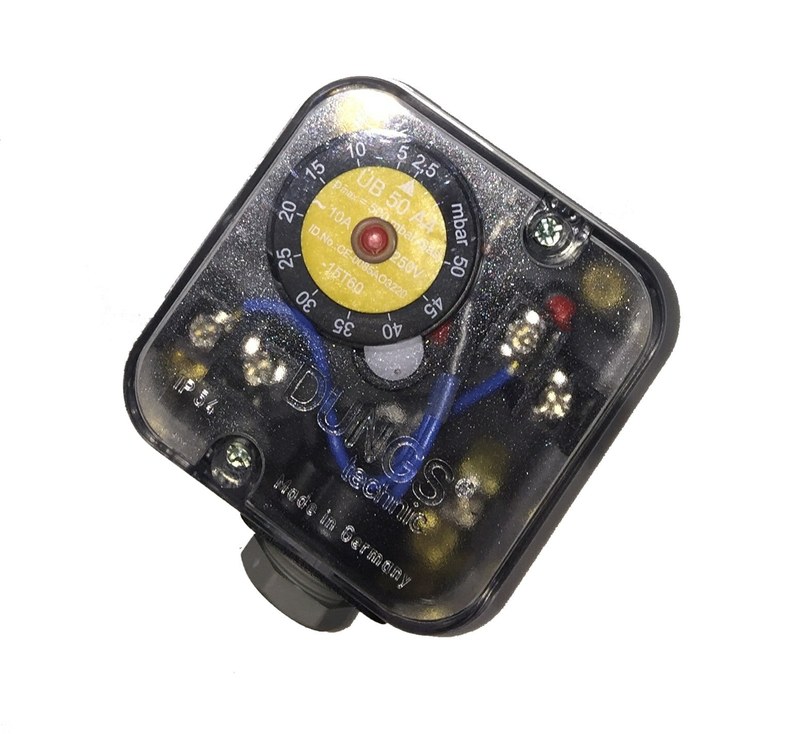

Число «50» в обозначении указывает верхнюю границу регулирования, а индекс A4 характеризует конструктивную серию устройства. Шкала служит для задания ориентировочного значения: окончательную точку переключения проверяют по образцовому манометру непосредственно на установке. Фактический момент возврата отличается от точки срабатывания на величину коммутационного дифференциала. Это свойство необходимо учитывать при расчёте допустимого окна давления, чтобы естественные пульсации потока не вызывали многократного переключения.
Особенности конструкции
Корпус устройства объединяет пневматическую камеру, эластичную мембрану, пружинный задающий узел, механизм фиксации и электрический микропереключатель. Давление поступает через предусмотренный канал и воздействует на эффективную площадь мембраны. Её перемещение передаётся системе, которая сопоставляет создаваемое средой усилие с усилием настроечной пружины. Положение регулировочного элемента изменяет предварительное сжатие пружины и тем самым задаёт порог реакции. После срабатывания защёлка удерживает коммутационный механизм в аварийном положении до ручного возврата.
Принцип работы
Действие Dungs UB 50 A4 основано на равновесии двух сил. Контролируемое давление создаёт на мембране усилие, пропорциональное её эффективной площади, а настроечная пружина противодействует перемещению. Когда давление возрастает до заданного уровня, кинематический узел воздействует на микропереключатель и защёлку. Общий контакт размыкается с одной ветвью и замыкается с другой, автоматика получает аварийный сигнал, а ограничитель остаётся заблокированным. Последовательность срабатывания защитного канала выглядит следующим образом:
- давление поступает в измерительную камеру через присоединительный канал,
- мембрана воспринимает давление относительно опорной стороны,
- возникающее усилие сравнивается с сопротивлением настроечной пружины,
- при достижении верхнего порога привод изменяет состояние микропереключателя,
- контактная цепь передаёт сигнал в систему управления или безопасности,
- защёлка исключает автоматический возврат после снижения давления,
- оператор снимает блокировку вручную после устранения причины аварии.
Механический дифференциал отделяет точку срабатывания от уровня, при котором становится возможен ручной возврат. Поэтому нажатие элемента сброса при сохраняющемся недопустимом давлении не должно восстанавливать разрешающую цепь. Ограничитель не измеряет текущее значение и не заменяет манометр: его функция состоит в регистрации превышения порога. Для непрерывного наблюдения за параметром применяют отдельный измерительный преобразователь. В электрической схеме контакт UB 50 A4 включают так, чтобы превышение предельного давления снимало разрешение на работу горелки либо закрывало отсечные клапаны через систему безопасности. Переключающий контакт позволяет одновременно разорвать рабочую ветвь и сформировать сигнал неисправности. Его не используют для непосредственного питания мощной нагрузки без проверки коммутационной способности. Назначение клемм сверяют с маркировкой прибора до подачи газа и напряжения.
Установка и проверка
Перед вводом в эксплуатацию выполняют следующие операции:
- проверяют соответствие диапазона требуемой уставке и параметрам среды,
- осматривают корпус, мембранный тракт, резьбу, кабельный ввод и клеммы,
- контролируют герметичность пневматического соединения разрешённым методом,
- устанавливают начальное значение по шкале при снятом рабочем напряжении,
- плавно изменяют давление и фиксируют точку переключения образцовым прибором,
- проверяют обратное переключение и устойчивость сигнала в рабочем цикле,
- закрывают крышку и документируют подтверждённую уставку.
Таким образом, Dungs UB 50 A4 является ограничителем верхнего давления газообразной среды с ручным возвратом. Мембранно-пружинный механизм преобразует достижение уставки в переключение контакта, а механическая блокировка исключает самопроизвольное восстановление работы после аварии. Надёжность защитной функции определяется корректной схемой включения, чистотой импульсного тракта, проверкой порога и соблюдением допустимой нагрузки контактов. Компания «Олниса» осуществляет поставку Dungs UB 50 A4 и другого промышленного оборудования для комплектации систем газовой автоматики. Поставка ведётся по полному обозначению модели и требуемой комплектности.
