Кабельный тестер Fluke MicroScanner2: надежное решение для диагностики сетей от «Олниса»

Fluke Networks MicroScanner2 представляет собой портативный тестер для первичной проверки медных линий связи при монтаже, вводе в эксплуатацию и поиске неисправностей. Прибор контролирует схему разводки, измеряет длину, определяет расстояние до дефекта, распознает активный сетевой сервис и формирует трассировочный сигнал. MicroScanner2 не заменяет сертификационный анализатор: его назначение состоит в оперативной верификации целостности и топологии соединения.

Технические характеристики

Ключевые параметры MicroScanner2 MS2-100 для диагностики слаботочной инфраструктуры:

• проверка витой пары через модульный интерфейс RJ45,
• проверка коаксиальной линии через разъем F-типа,
• отображение схемы соединения отдельных жил и пар,
• измерение полной длины кабеля и расстояния до обрыва,
• диапазон измеряемой длины линии до 460 м,
• выявление короткого замыкания, обрыва, перепутанных и расщепленных пар,
• идентификация действующего Ethernet-соединения и заявленной скорости порта,
• распознавание телефонного напряжения и его полярности,
• генерация цифрового и аналогового тонального сигнала,
• питание от двух сменных элементов типа AA,
• вывод результатов на ЖК-дисплей.

Принцип работы

При измерении длины устройство оценивает время прохождения импульса и возврата отраженного сигнала. Положение неоднородности рассчитывается с учетом скорости распространения импульса в кабеле. Этот коэффициент зависит от конструкции и материала изоляции, поэтому точность локализации связана с однородностью трассы. Обрыв и короткое замыкание формируют разные отражения. Для проверки распайки прибор сопоставляет контакты ближнего и удаленного концов. Рабочий цикл включает:

• отключение линии от оборудования для пассивного теста,
• подключение блока к ближнему концу трассы,
• установку адаптера на дальнем конце,
• распознавание режима проверки,
• формирование сигнала и анализ отклика,
• вывод разводки, длины и дефектов,
• сопоставление результата с проектом.

Диагностические возможности

Схема разводки показывает наличие контакта и соответствие жил назначенным выводам. Прямое соединение подтверждается совпадением контактов, перестановка отображает несовпадающие номера, короткое замыкание указывает на связь между проводниками, а обрыв — на отсутствие непрерывности. При расщеплении контактная последовательность может выглядеть правильной, однако жилы относятся к разным физическим парам, что снижает помехоустойчивость линии. При подключении к активному порту MicroScanner2 определяет наличие сервисов и заявленный режим Ethernet. Функция подтверждает связь с портом, но не измеряет пропускную способность, загрузку, задержку или потерю кадров. Цифровой сигнал IntelliTone используется с совместимым приемником, аналоговый — с традиционным индуктивным щупом.

Конструктивные особенности

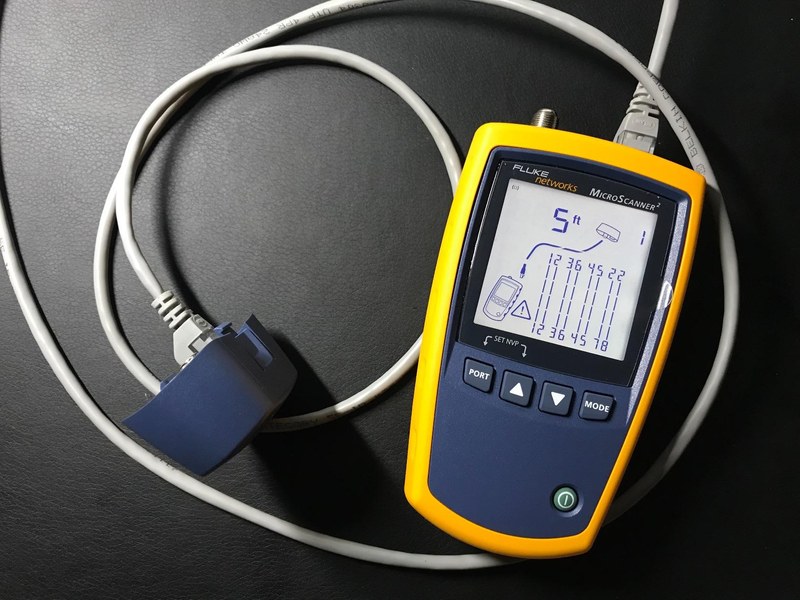

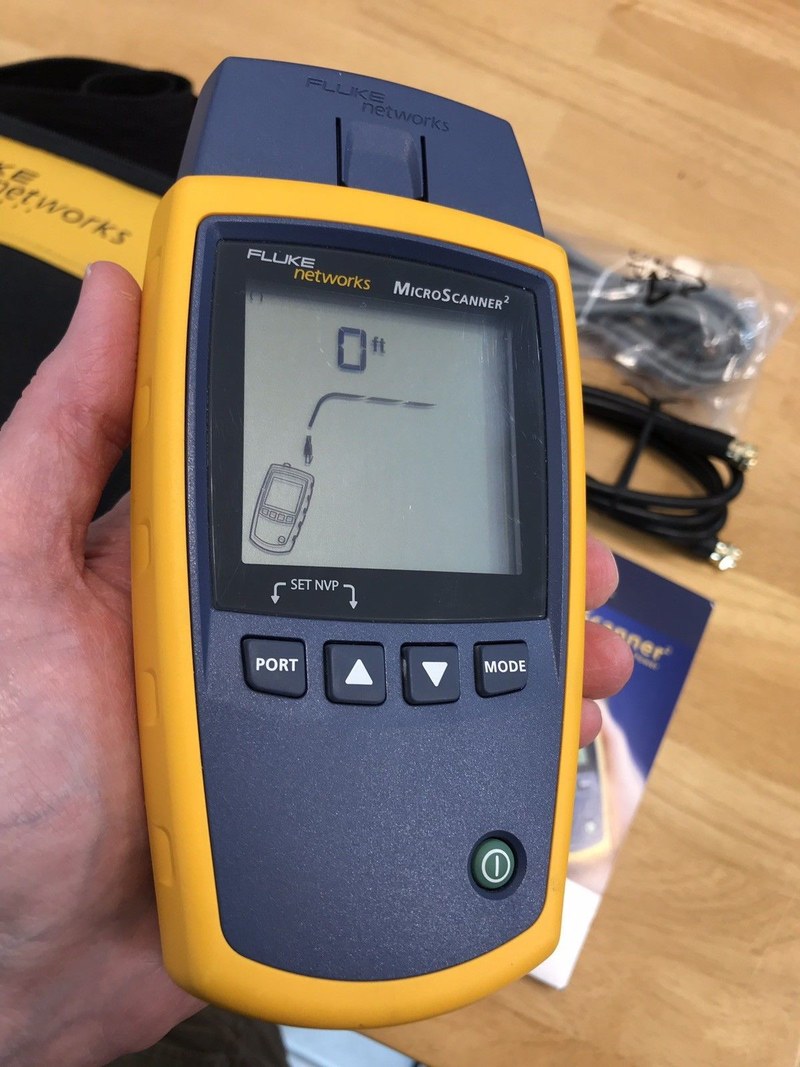

Корпус рассчитан на переносную эксплуатацию и управление одной рукой. Клавиши находятся под дисплеем, показывающим сведения о линии. Тестер анализирует контакты и формирует сводный результат. Разъемы витой пары и коаксиального кабеля размещены на основном блоке, съемный адаптер подключается к дальнему концу. Автономное питание исключает сетевой источник. Конструктивные особенности:

• компактное исполнение для работ в телекоммуникационных шкафах,
• экран с одновременным отображением нескольких параметров,
• отдельные интерфейсы для симметричных и коаксиальных линий,
• переносной удаленный модуль для проверки распайки,
• клавишное управление без многоуровневой настройки,
• сменные источники питания стандартного типоразмера.

Области применения

Тестер применяют при строительстве, ремонте и обслуживании кабельной инфраструктуры. Основные задачи:

• входной контроль смонтированных информационных розеток,
• проверку патч-панелей и межшкафных соединений,
• поиск места обрыва или короткого замыкания,
• выявление перепутанных и расщепленных пар,
• определение длины неразмеченной кабельной трассы,
• идентификацию кабеля в жгуте или распределительном шкафу,
• проверку наличия активного Ethernet-подключения,
• диагностику телефонных и коаксиальных линий.

Таким образом, Fluke Networks MicroScanner2 MS2-100 объединяет проверку распайки, измерение длины, локализацию повреждений, распознавание сетевого сервиса и трассировку кабеля. Прибор предназначен для оперативного контроля физического уровня и определения направления дальнейшей диагностики. Понимание границ верификации позволяет отделить полученные результаты от сертификации кабельной системы. Купить Fluke MicroScanner2 можно в компании «Олниса», которая осуществляет поставку промышленного измерительного оборудования для предприятий и монтажных организаций.
