Цифровой мультиметр Fluke 8808A для точного контроля электрических параметров
Fluke 8808A — настольный цифровой мультиметр разрядностью 5,5 знака для лабораторных измерений, производственных испытаний, входного контроля и обслуживания электроники. Прибор сочетает базовые электрические функции со сравнением результатов по заданным пределам, относительным режимом и одновременным выводом двух параметров. Сетевое питание и интерфейс дистанционного управления позволяют использовать модель автономно или в составе автоматизированного стенда.
Измерительные функции и параметры
Fluke 8808A измеряет постоянное и переменное напряжение, постоянный и переменный ток, сопротивление и частоту, а также выполняет прозвонку цепей и проверку диодов. Разрядность 5,5 знака обеспечивает детальное представление небольших изменений сигнала. Диапазон выбирается автоматически или вручную. Основные характеристики прибора:
- пределы постоянного напряжения охватывают значения от 200 мВ до 1000 В,
- максимальный предел переменного напряжения составляет 750 В,
- постоянный ток измеряется от микроамперного уровня до 10 А,
- диапазон измерения сопротивления простирается от 200 Ом до 100 МОм,
- базовая годовая погрешность по постоянному напряжению достигает 0,015 %,
- результат отображается с разрешением до 5,5 знака,
- доступны автоматический и ручной выбор измерительного предела,
- предусмотрены отдельные режимы контроля частоты, целостности цепи и диодов.
Неопределенность зависит от функции, предела, частоты сигнала, температуры и срока после калибровки. В методике учитывают относительную и аддитивную составляющие допуска. Для переменных сигналов оценивают рабочую полосу и форму, а перед точными операциями выдерживают время прогрева.
Принцип работы и обработка показаний
Входная величина поступает через защищенные гнезда в измерительный тракт. Напряжение масштабируется делителем, ток преобразуется шунтом, а сопротивление определяется по отклику объекта на заданный ток. Аналого-цифровой преобразователь формирует код, затем микропроцессор учитывает функцию и предел, выполняет вычисления и выводит результат. Ключевые принципы выполнения операций:
- преобразование входной величины в нормированный сигнал измерительного тракта,
- автоматическая смена предела при выходе показания за рабочую область,
- ручная фиксация диапазона для сокращения пауз в серийном контроле,
- компенсация сопротивления проводов при четырехпроводной схеме,
- сравнение показания с программируемыми верхней и нижней границами,
- передача результатов во внешнюю систему через последовательный интерфейс,
- одновременное представление основной и дополнительной величин.
Двухстрочный вакуумно-люминесцентный дисплей показывает два связанных результата, например напряжение и частоту. Относительный режим вычитает сохраненное опорное значение при оценке отклонений однотипных компонентов. Функция Compare сопоставляет показание с заданными пределами и ускоряет серийный допусковый контроль.
Конструкция и управление

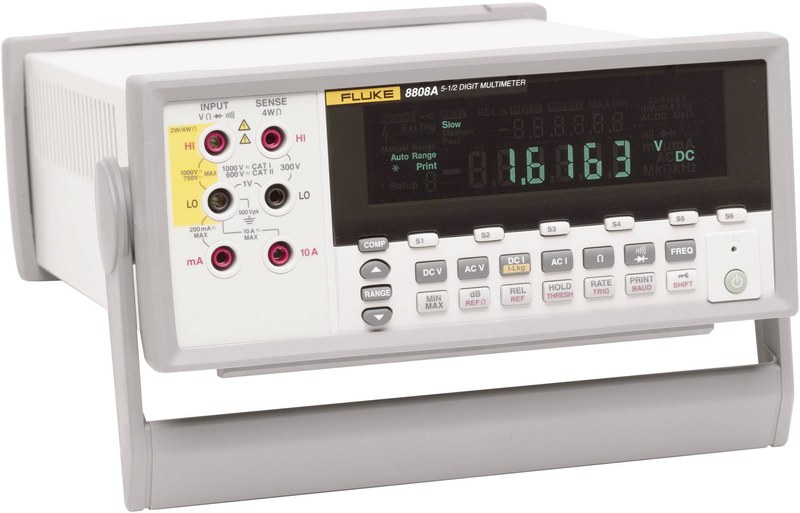

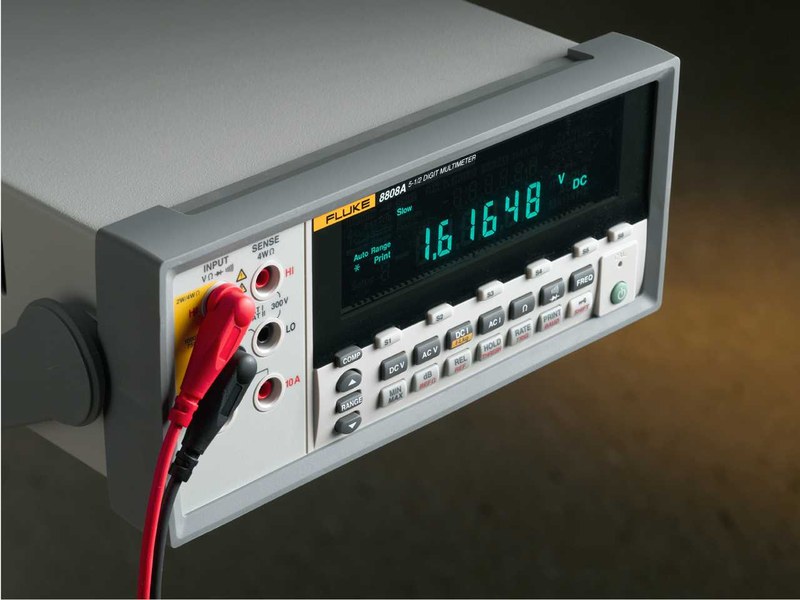

Корпус рассчитан на настольное размещение и установку в стойку с применением соответствующих принадлежностей. На передней панели расположены два индикатора, функциональные клавиши, органы выбора диапазона и входные разъемы. Шесть кнопок быстрого вызова активируют сохраненные конфигурации без повторной настройки режима. Основные конструктивные и управляющие элементы:
- двухстрочный дисплей для параллельного наблюдения результатов,
- раздельные входы для напряжения, сопротивления и токовых цепей,
- клавиши выбора функции, диапазона и математической обработки,
- шесть кнопок быстрого доступа к измерительным конфигурациям,
- сетевой блок питания для продолжительной стационарной работы,
- интерфейс RS-232 для управления и регистрации показаний,
- защитные элементы входных и токовых трактов.
Предохранители ограничивают последствия перегрузки токового входа, но не заменяют правильное подключение. До измерения проверяют уровень сигнала, выбранное гнездо и исправность проводов. В силовых цепях учитывают категорию измерений, допустимое напряжение относительно земли и состояние изоляции. Провода переключают после снятия опасного потенциала.
Интеграция и практическое применение
Интерфейс обеспечивает выбор функций, запуск измерения и считывание данных внешней программой. На стендах мультиметр взаимодействует с коммутационной матрицей, источником питания и контроллером. Фиксированный диапазон устраняет задержки автопереключения, а проверка готовности исключает получение незавершенного результата. Период опроса задают с учетом времени установления сигнала. Типовые области использования Fluke 8808A:
- контроль напряжений и токов на линиях выпуска электронной аппаратуры,
- измерение сопротивления обмоток двигателей, трансформаторов и реле,
- проверка резисторов, кабельных соединений, контактов и печатных узлов,
- регистрация параметров источников питания и преобразователей,
- входной контроль компонентов по установленным границам допуска,
- диагностика оборудования в ремонтных и метрологических подразделениях,
- применение в автоматизированных установках с управлением по RS-232,
- выполнение учебных и исследовательских лабораторных измерений.
Экранирование и раздельная прокладка линий снижают помехи. Периодическая калибровка подтверждает допуски.
Таким образом, Fluke 8808A сочетает разрядность 5,5 знака, двойную индикацию, четырехпроводное измерение сопротивления и допусковый контроль. Прибор применим для инженерных операций и повторяемых производственных проверок. Соблюдение требований к подключению, прогреву, оснастке и калибровке позволяет реализовать его метрологические возможности. Компания «Олниса» осуществляет поставку Fluke 8808A и другого промышленного оборудования.
