Fluke Networks CableIQ CIQ-100 — эффективное решение для тестирования Ethernet-кабелей

Fluke Networks CableIQ CIQ-100 представляет собой портативный квалификационный тестер для проверки медных линий локальных сетей и поиска физических причин нестабильного соединения. В отличие от прибора, контролирующего только распайку, устройство оценивает способность смонтированного канала передавать Ethernet с требуемой скоростью. Это позволяет определить пригодность линии к эксплуатации, локализовать повреждение и отделить кабельную неисправность от отказа активного оборудования.

Контролируемые параметры

CIQ-100 квалифицирует линию по фактическим электрическим свойствам. Тестер подает сигналы в проводники, анализирует отклик и сопоставляет полученные показатели с требованиями сетевой технологии. Результат выводится в прикладной форме: экран показывает, какие режимы Ethernet способен поддерживать проверяемый тракт. Итог учитывает состояние кабеля, соединителей, коммутационных шнуров и качество заделки пар. Ключевые режимы и параметры представлены ниже:

• квалификация соединений для 10BASE-T,
• квалификация соединений для 100BASE-TX,
• квалификация соединений для 1000BASE-T,
• проверка схемы разводки витых пар,
• выявление обрывов и коротких замыканий,
• обнаружение перепутанных проводников и разделенных пар,
• измерение длины кабеля и расстояния до дефекта,
• определение устройства на удаленном конце,
• трассировка линии тональным сигналом.

Неудовлетворительный результат может указывать на повреждение жилы, ошибочную распайку, чрезмерную длину расплетения пар, дефект розетки либо несоответствующий патч-корд. Совместный анализ карты проводников и расстояния до неоднородности сокращает область поиска и исключает последовательную замену исправных компонентов.

Конструкция и интерфейс

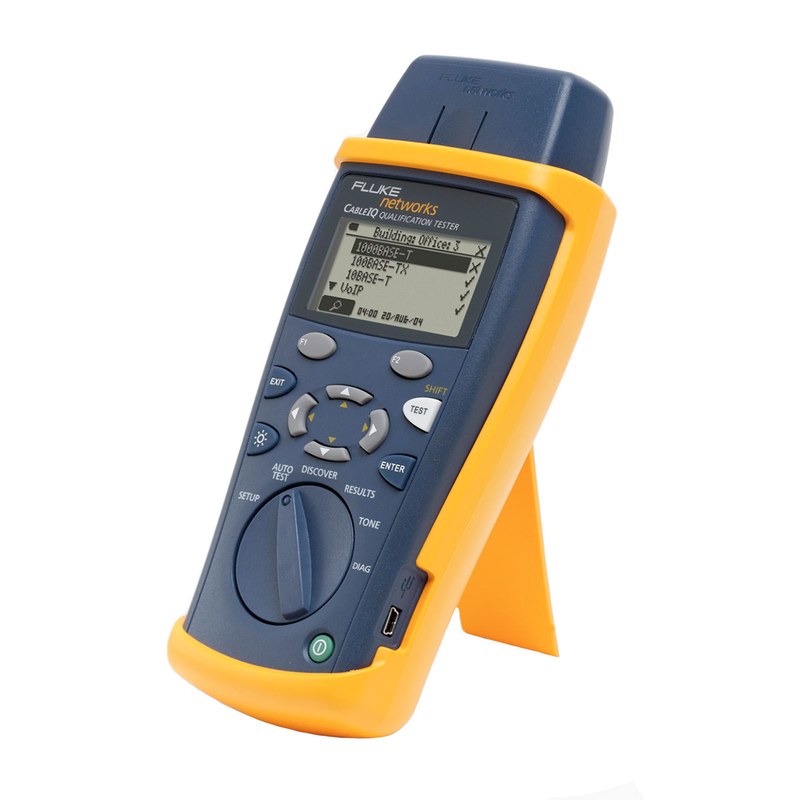

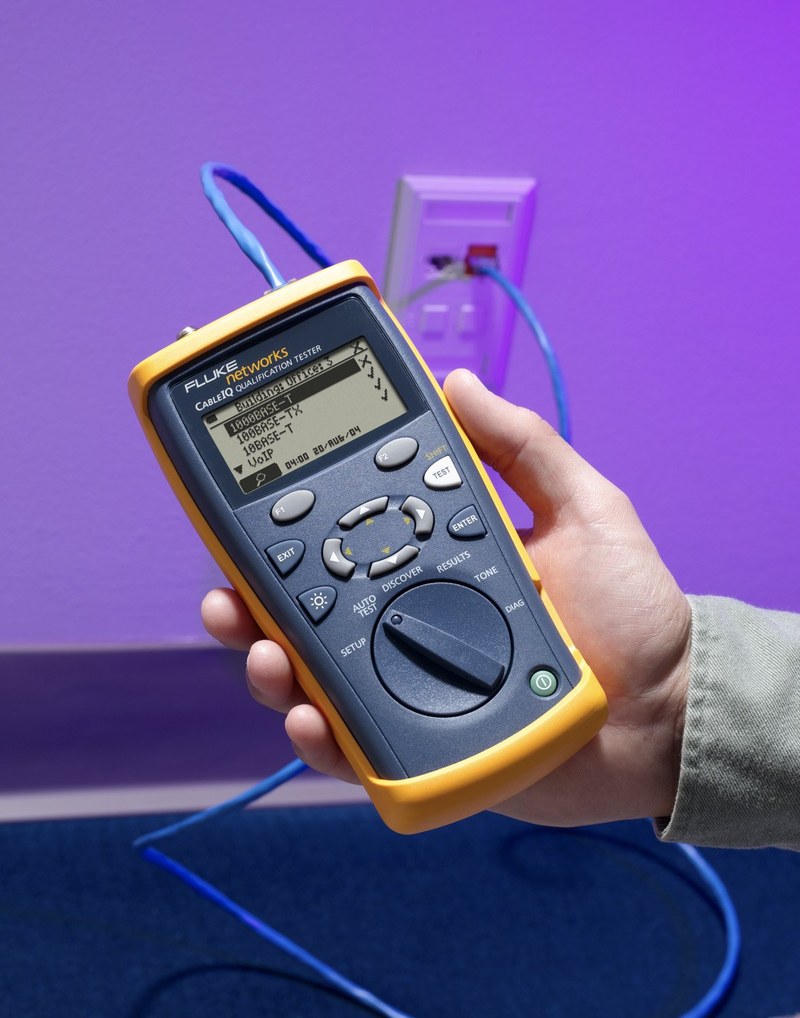

Прибор выполнен в переносном корпусе для работы у розетки, в коммутационном шкафу и на распределенном объекте. Органы управления обеспечивают выбор теста, сохранение записи и переход между диагностическими экранами. Графический дисплей отображает схему проводников, длину, положение дефекта и заключение о поддерживаемой скорости. Съемный удаленный модуль подключается ко второму концу линии и обеспечивает построение полной карты соединения. Конструктивные и эксплуатационные особенности включают:

• автономное питание для выездных измерений,
• графическое представление разводки и результата квалификации,
• раздельное отображение состояния каждой пары,
• удаленный модуль для контроля сквозной линии,
• USB-интерфейс для передачи результатов,
• совместимость с цифровым тональным режимом IntelliTone,
• поддержку аналоговой тональной трассировки.

Принцип квалификации Ethernet

После запуска автоматического теста CIQ-100 определяет конфигурацию линии и выполняет измерительный цикл. Прибор анализирует условия передачи по парам и выдает оценку пригодности для конкретной технологии. Для Gigabit Ethernet необходима корректная работа всех четырех пар. Повреждение одной пары может не препятствовать связи 10BASE-T или 100BASE-TX, использующей две пары, поэтому соединение на пониженной скорости не подтверждает полную исправность тракта. Последовательность инженерной проверки предусматривает:

• осмотр кабеля, розеток и коммутационных шнуров,
• подключение основного и удаленного модулей,
• выбор типа среды и режима испытания,
• запуск автоматической квалификации,
• анализ карты проводников и доступной скорости,
• измерение расстояния до найденного дефекта,
• устранение неисправности и повторный контроль,
• сохранение итоговой записи.

Диагностика подключения и трассировка

При соединении с действующим сетевым портом тестер определяет наличие активного оборудования на противоположном конце и доступные режимы связи. Команда мигания индикатора упрощает поиск нужного порта коммутатора среди плотной группы подключений. Функция востребована при отсутствии актуальной маркировки и недостоверной исполнительной документации. Тональный режим служит для прослеживания скрытой или немаркированной линии. Цифровой сигнал IntelliTone помогает выделить искомый кабель среди соседних проводников в жгуте. Аналоговый сигнал применяется с совместимыми индуктивными щупами. Трассировка дополняет диагностику, но не заменяет квалификацию: найденную линию отдельно проверяют на распайку и поддерживаемые скорости.

Области применения

Основные области использования CIQ-100 перечислены ниже:

• приемочный контроль после монтажа или ремонта,
• диагностика подключений на пониженной скорости,
• поиск отказов, связанных с физическим трактом,
• проверка офисных и производственных сетей,
• идентификация портов в коммутационных шкафах,
• оценка разводки перед переходом на Gigabit Ethernet,
• контроль патч-кордов, розеток и стационарных сегментов,
• регистрация состояния инфраструктуры при обслуживании.

CIQ-100 относится к квалификационным, а не сертификационным анализаторам. Он отвечает на эксплуатационный вопрос о поддержке сетевой технологии и предоставляет сведения для диагностики, но не формирует полный набор нормируемых измерений категории линии. Если проект требует официальной сертификации структурированной кабельной системы, используют анализатор соответствующего класса. Данная модель рациональна для оперативного поиска причины отказа, проверки возможности гигабитной передачи и подтверждения результата ремонта.

Таким образом, Fluke Networks CableIQ CIQ-100 объединяет квалификацию скорости Ethernet, контроль разводки, измерение длины, локализацию дефектов и трассировку медных линий. Прибор выдает ясное заключение о работоспособности канала и предоставляет данные для установления физической причины отказа. Его применение обосновано при вводе подключений, модернизации сети и восстановлении линий, когда требуется подтвердить поддержку 10, 100 или 1000 Мбит/с без полной сертификации. Компания «Олниса» осуществляет поставку Fluke Networks CableIQ CIQ-100 как поставщик промышленного оборудования.
