Температурный пробник Fluke Networks Pro3000 — эффективная диагностика кабельной инфраструктуры

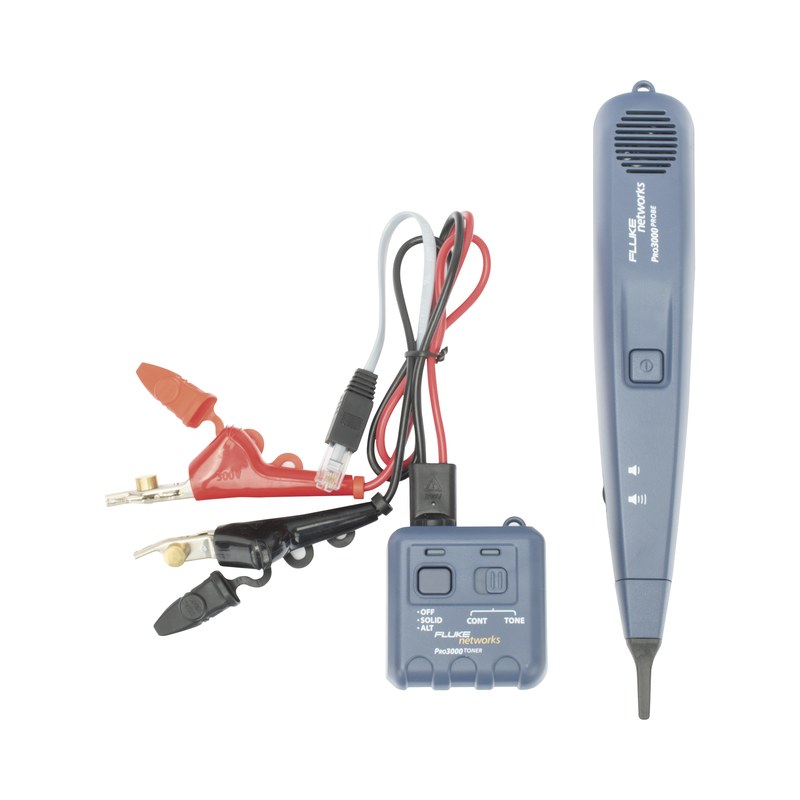

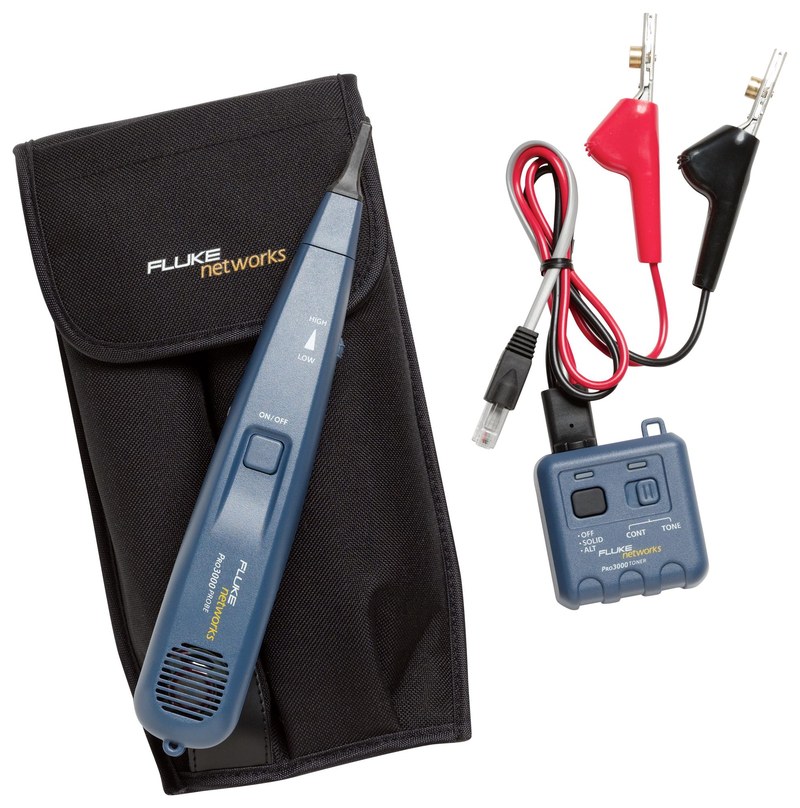

Fluke Networks Pro3000 — аналоговый комплект для поиска кабелей, прослеживания маршрута и определения требуемой пары среди проводников. Исполнение 26000900 объединяет тональный генератор и индуктивный щуп, поэтому приемник обнаруживает сигнал без электрического соединения с жилой. Комплект применяют при монтаже, восстановлении маркировки и поиске соединений медных линий связи. Он не измеряет параметры передачи данных, но формирует распознаваемую посылку и регистрирует создаваемое ею поле. Генератор подключается к проводникам кабелем с наклонными игольчатыми контактами либо разъемом RJ11. Зажимы обеспечивают соединение с клеммами и жилами, а штекер ускоряет работу на совместимых телефонных розетках. В линию подается аналоговый тон. Щуп воспринимает поле кабеля, преобразует его в звук и позволяет оценивать положение трассы по громкости. Максимум наблюдается вблизи подключенной пары, но на результат влияют взаимная емкость жил, экранирование, плотность пучка и параллельная прокладка.
Технические характеристики
Ключевые эксплуатационные параметры комплекта выражаются не только в дальности обнаружения, но и в способе формирования, приема и различения сигнала. Модели свойственны параметры:
- аналоговая тональная трассировка медных проводников,
- два способа подключения генератора: RJ11 и испытательные зажимы,
- режимы непрерывной и чередующейся тональной посылки,
- функция SmartTone для точного распознавания пары,
- звуковое обнаружение сигнала индуктивным щупом,
- регулировка чувствительности приемника,
- визуальная проверка состояния линии средствами генератора,
- питание генератора и щупа от автономных батарей,
- сменный неметаллический наконечник приемника,
- применение на обесточенных линиях и слаботочных цепях связи.
Принцип обнаружения кабеля
Тональный генератор создает переменное напряжение заданной звуковой частоты между подключенными проводниками либо относительно общего проводника. Вокруг трассируемой линии возникает переменное поле, интенсивность которого уменьшается с расстоянием. Оператор перемещает наконечник щупа вдоль кабельного пучка, кроссового поля или распределительной панели и сравнивает уровень слышимого сигнала. Сначала устанавливают высокую чувствительность для определения области прохождения линии. При приближении к предполагаемому кабелю уровень снижают: это уменьшает влияние наводок и помогает отделить искомую пару от соседних. Технология SmartTone используется для окончательного подтверждения. При кратковременном замыкании проводников идентифицируемой пары характер посылки изменяется, и оператор получает заметное звуковое отличие. Такая реакция полезна в плотных пучках, где несколько соседних пар могут принимать похожий сигнал за счет емкостной связи. Функция не заменяет электрическое измерение целостности, но снижает вероятность ошибочного выбора перед коммутацией или маркировкой.
Конструктивные особенности
Корпуса компонентов рассчитаны на переносное применение и удержание одной рукой. Органы управления генератора разделяют выбор тона и проверочные операции, а световая индикация облегчает первичную оценку линии. Регулятор щупа позволяет менять громкость во время поиска. Удлиненный неметаллический наконечник обеспечивает доступ к проводникам в монтажных блоках и снижает риск замыкания близко расположенных выводов. Сменное исполнение упрощает восстановление после износа. Компактные модули удобны в шкафах, у патч-панелей и в слаботочных стойках. До подключения определяют назначение цепи и допустимость применения прибора. Линию отключают от активного оборудования, затем генератор присоединяют к выбранной паре зажимами либо штекером RJ11. Наличие посылки проверяют щупом у точки подключения. Поиск ведут вдоль предполагаемой прокладки, сохраняя одинаковую ориентацию наконечника. Ослабление звука может быть вызвано изменением маршрута, экранированием, обрывом или увеличением расстояния до проводника, поэтому не служит самостоятельным подтверждением дефекта.
Области применения
Комплект ориентирован на операции, где требуется установить физическое соответствие проводников без сертификации характеристик канала. Основными сферами его использования являются:
- трассировка телефонных и сигнальных кабелей,
- поиск линии в кабельном пучке или монтажном шкафу,
- идентификация пары на кроссе и распределительной колодке,
- восстановление маркировки после ремонта или реконструкции,
- проверка соответствия розетки конкретному кабельному окончанию,
- предварительная локализация участка обрыва по исчезновению тона,
- обслуживание систем сигнализации, управления и внутренней связи.
Таким образом, Fluke Networks Pro3000 26000900 предназначен для трассировки, поиска и идентификации медных проводников посредством аналогового тона. Генератор, индуктивный щуп и функция SmartTone обеспечивают переход от обнаружения кабеля к подтверждению пары. Достоверность зависит от подключения, настройки чувствительности, наводок, экранирования и заряда батарей. Компания «Олниса» осуществляет поставку Fluke Networks Pro3000 26000900 как поставщик промышленного оборудования. Возможна поставка единичных комплектов и партий для промышленных объектов.
