Промышленный мультиметр Fluke — эффективный инструмент для электротехнической диагностики
Промышленный мультиметр Fluke представляет собой переносной прибор для диагностики силовых цепей, электроприводов, распределительных устройств, систем автоматики и электронных узлов. Оборудование этого класса рассчитано на работу при электромагнитных помехах, переходных перенапряжениях и интенсивной эксплуатации. Прибор объединяет несколько измерительных каналов, цифровую обработку сигнала и защиту входов. Его применяют при вводе установок в эксплуатацию, обслуживании и поиске отказов.
Измерительные возможности
Набор функций зависит от исполнения. Режим True RMS обеспечивает корректное определение действующего значения переменного сигнала при искаженной форме, характерной для преобразователей частоты, импульсных источников и регулируемых приводов. Автоматический выбор диапазона ускоряет проверку, а ручная установка предела стабилизирует индикацию при колебаниях измеряемой величины. К ключевым измерительным возможностям относятся:
- измерение постоянного и переменного напряжения,
- контроль постоянного и переменного тока,
- определение сопротивления и проверка целостности цепи,
- измерение частоты и коэффициента заполнения импульсов,
- контроль емкости конденсаторов,
- испытание полупроводниковых переходов,
- регистрация минимального, максимального и среднего значений,
- фиксация показания функцией удержания,
- измерение температуры при наличии совместимого датчика.
Принцип работы и обработка сигнала
Напряжение через входной делитель поступает в аналого-цифровой тракт. При измерении тока сигнал формируется на шунте, а сопротивление определяется по падению напряжения от тестового тока. Микропроцессор корректирует результат с учетом диапазона, рассчитывает действующее значение и выводит данные на экран. Звуковая прозвонка помогает обнаруживать разрывы без постоянного наблюдения за дисплеем. Основные принципы измерительного процесса:
- гальваническое подключение параллельно цепи при контроле напряжения,
- последовательное включение прибора при непосредственном измерении тока,
- обесточивание объекта перед проверкой сопротивления или емкости,
- преобразование аналогового сигнала в цифровой код,
- математическая обработка выборок в режиме истинного среднеквадратического значения,
- сопоставление результата с пределами выбранного диапазона,
- индикация полярности, единицы измерения и служебных состояний.
Конструкция и электрическая безопасность

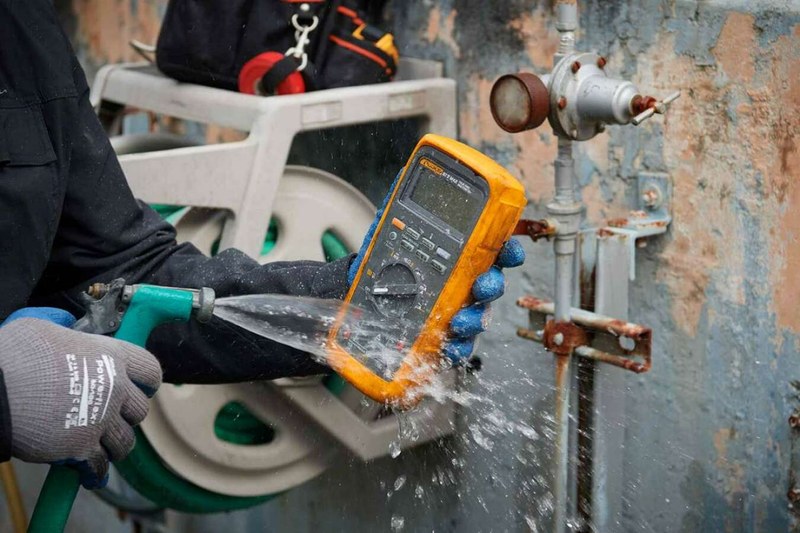

Ударостойкий корпус дополняется эластичной защитной оболочкой. Поворотный переключатель разделяет режимы, а входные гнезда имеют четкую маркировку. Подсветка сохраняет читаемость дисплея в шкафах. Откидная опора фиксирует прибор под удобным углом. Изолированный батарейный отсек ограничивает доступ к внутренним цепям, а предохранители защищают токовые входы. Защитные элементы включают:
- высокоэнергетические предохранители токовых каналов,
- ограничители импульсных перенапряжений,
- изоляционные промежутки на печатной плате,
- защищенные измерительные гнезда,
- щупы с изолированными наконечниками и ограничителями захвата,
- самодиагностику состояния отдельных входных цепей,
- категорийную маркировку допустимой области применения.
Категория измерений определяет устойчивость к рабочему напряжению и импульсной энергии в соответствующей части электроустановки. Для щитов, фидеров и вводных цепей используют прибор и принадлежности с надлежащей категорией. Перед работой проверяют корпус, изоляцию проводов и предохранители. Сначала подключают общий провод, затем измерительный; отсоединение выполняют в обратной последовательности. Регулярная проверка щупов, разъемов и батареи сохраняет готовность мультиметра, а очистка всего корпуса предотвращает ухудшение изоляционных свойств.
Практическое применение

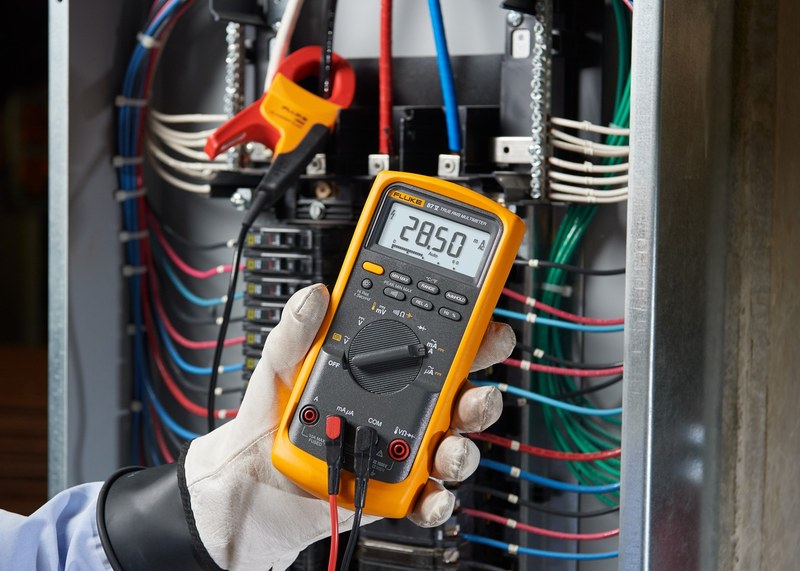

Мультиметр используют для последовательной локализации неисправности: подтверждают наличие питания, сравнивают напряжения фаз, контролируют падение напряжения на соединениях, проверяют цепи управления. Измерение под нагрузкой выявляет контакт с повышенным переходным сопротивлением, незаметный при простой прозвонке. Для больших токов применяют совместимые клещи или преобразователи, исключая перегрузку шунта. Типовые задачи эксплуатации:
- диагностика электродвигателей и пусковой аппаратуры,
- проверка выходных цепей преобразователей частоты,
- контроль источников питания и аккумуляторных систем,
- поиск обрывов, коротких замыканий и плохих контактов,
- оценка сигналов датчиков и исполнительных устройств,
- проверка предохранителей, реле, диодов и конденсаторов,
- контроль напряжения в распределительных устройствах,
- регистрация нестабильных параметров при периодических отказах.
Таким образом, промышленный мультиметр Fluke служит универсальным средством контроля электрических параметров при обслуживании и поиске неисправностей. Точный измерительный тракт, расчет True RMS, регистрационные функции и защита входов позволяют работать с силовыми и управляющими цепями при соблюдении установленной категории безопасности. Правильный выбор режима, исправные принадлежности и учет условий обеспечивают воспроизводимый результат. Компания «Олниса» осуществляет поставку промышленных мультиметров Fluke и другого промышленного оборудования.
