Токоизмерительные клещи Fluke 317: удобство и точность профессиональных измерений

Токоизмерительные клещи Fluke 317 предназначены для диагностики электрических цепей, распределительных щитов, приводов и оборудования с ограниченным доступом к проводникам. Прибор сочетает бесконтактное измерение переменного и постоянного тока с функциями цифрового мультиметра. Такая компоновка позволяет проверять нагрузку без размыкания цепи, а напряжение, сопротивление и целостность соединений — контактным способом. Узкий корпус и компактная измерительная головка ориентированы на работу в плотно смонтированных шкафах, где применение полноразмерных клещей затруднено. Модель используют для эксплуатационного контроля, поиска неисправностей и сопоставления фактических режимов с расчетными значениями.

Измерительные характеристики

Fluke 317 охватывает основные величины, необходимые при обслуживании низковольтных установок. Ключевые параметры прибора представлены ниже:

• измерение постоянного и переменного тока до 600 А,
• разрешение при измерении тока 0,1 А,
• базовая погрешность постоянного тока 1,6 % плюс 6 единиц младшего разряда,
• базовая погрешность переменного тока 1,6 % плюс 5 единиц младшего разряда,
• измерение постоянного и переменного напряжения до 600 В,
• измерение сопротивления до 4000 Ом,
• контроль частоты переменного тока от 5 до 500 Гц,
• звуковая проверка целостности электрической цепи,
• категория электробезопасности CAT III 600 В,
• раскрытие губок до 37 мм.

Принцип работы

При измерении тока губки охватывают один проводник. Возникающее вокруг него магнитное поле воспринимается измерительным узлом и преобразуется в электрический сигнал. Для постоянного тока используется чувствительный элемент, определяющий величину и направление магнитного потока. Перед считыванием выполняют установку нуля кнопкой Zero: операция компенсирует остаточное смещение датчика и влияние внешнего поля. Электронная схема обрабатывает сигнал и выводит значение на дисплей. Последовательность измерения включает следующие операции:

• визуальную проверку корпуса, губок, дисплея и проводов,
• выбор требуемой функции поворотным переключателем,
• обнуление канала перед контролем постоянного тока,
• охват одного изолированного проводника,
• полное закрытие магнитопровода,
• размещение проводника ближе к центру охвата,
• считывание результата после стабилизации показаний,
• фиксацию значения кнопкой Hold при неудобном обзоре.

Одновременный охват прямого и обратного проводников вызывает компенсацию магнитных полей и не позволяет определить ток отдельной ветви. Неплотно сомкнутые губки, загрязнение их контактных поверхностей и близость мощной шины также способны увеличить ошибку. При измерении постоянного тока обнуление повторяют после изменения положения прибора или заметного температурного воздействия.

Конструкция и управление

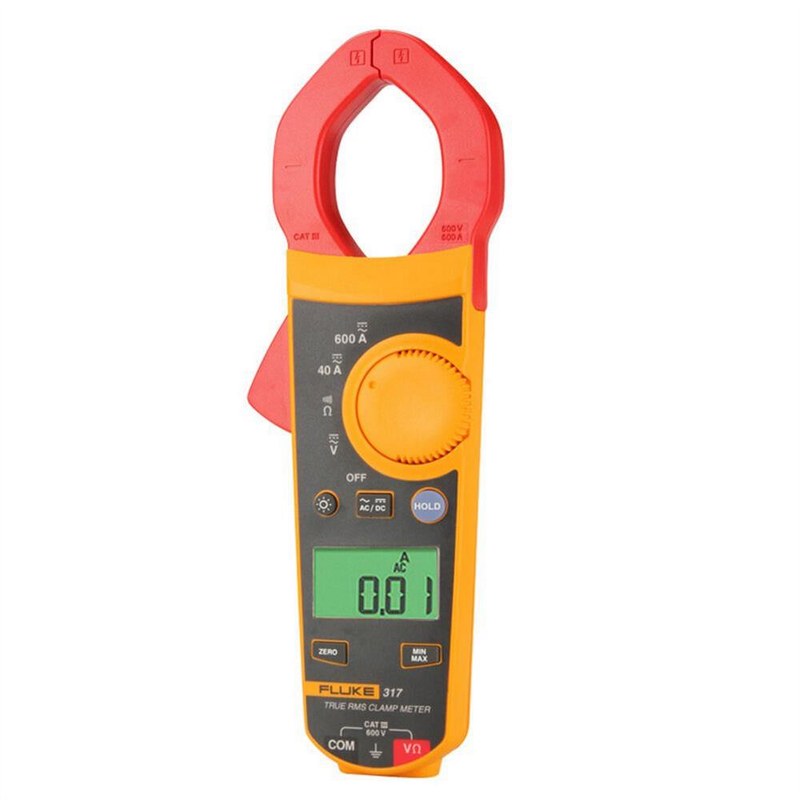

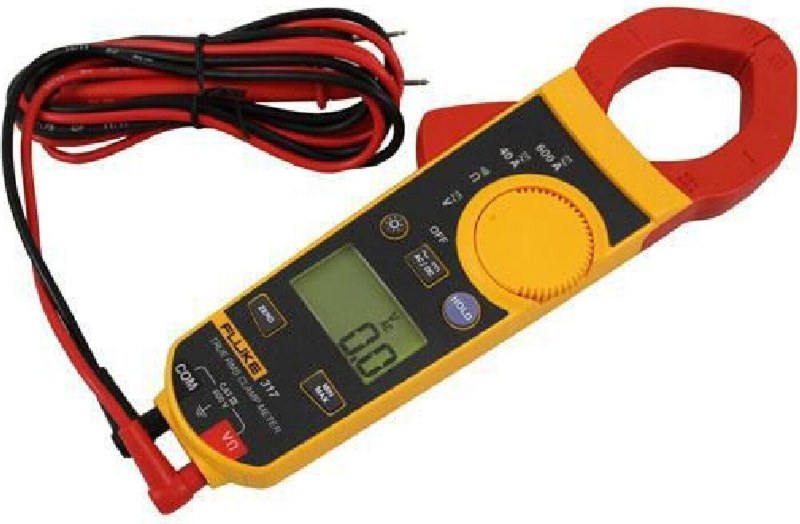

Конструкция Fluke 317 рассчитана на управление одной рукой. В верхней части расположен разъемный магнитопровод с рычагом раскрытия, ниже — функциональные кнопки, поворотный переключатель и жидкокристаллический дисплей. Узкая передняя часть облегчает охват отдельных жил между кабельными сборками. Форма корпуса способствует надежному удержанию и отделяет руку оператора от измерительной зоны. Контактные гнезда предназначены для подключения щупов при контроле напряжения, сопротивления и целостности цепи. К конструктивным и эксплуатационным особенностям относятся:

• компактная головка для работы в тесных шкафах,
• дисплей с подсветкой для слабо освещенных зон,
• кнопка Hold для удержания текущего результата,
• режим Min/Max для регистрации крайних значений,
• кнопка Zero для компенсации смещения датчика,
• автоматический выбор диапазона,
• звуковой сигнал проверки непрерывности соединения,
• батарейное питание.

Области применения

Fluke 317 используют при проверке кабельных линий, трехфазных сетей, электродвигателей, цепей автоматики и распределительных панелей. Измерение постоянного тока востребовано при обслуживании аккумуляторных установок, источников питания и управляющих цепей. Контроль напряжения помогает выявлять просадки и отсутствие питания, а омметрический режим — проверять обмотки, соединения и элементы обесточенной схемы. К типовым задачам относятся:

• контроль фактической нагрузки линий,
• оценка симметрии токов по фазам,
• поиск обрыва и проверка соединений,
• диагностика цепей постоянного питания,
• измерение напряжения на вводе и выводе оборудования,
• наблюдение за минимальными и максимальными значениями,
• контроль частоты по токовому каналу,
• сопоставление режимов до и после обслуживания.

Таким образом, токоизмерительные клещи Fluke 317 обеспечивают контроль переменного и постоянного тока до 600 А, напряжения, сопротивления, частоты и непрерывности цепи. Узкая головка упрощает доступ к проводникам, а функции Zero, Hold и Min/Max поддерживают выполнение повседневных диагностических операций. Это упрощает анализ цепей. Достоверность результата определяется правильным охватом проводника, обнулением датчика, состоянием измерительных принадлежностей и соблюдением требований CAT III 600 В. Компания «Олниса» осуществляет поставку Fluke 317 и другого промышленного оборудования.
