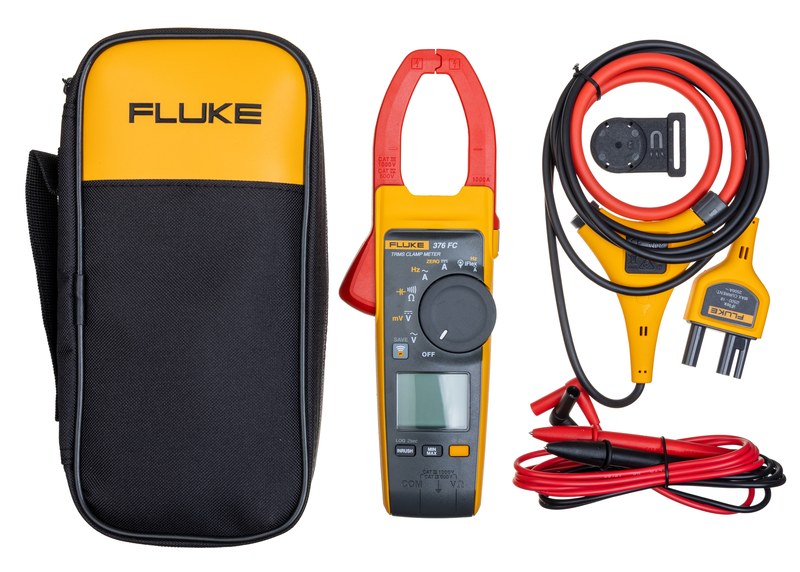

Клещи Fluke 376 FC для диагностики промышленного электрооборудования

Fluke 376 FC — профессиональные токоизмерительные клещи для диагностики силовых цепей переменного и постоянного тока, предназначенные для эксплуатации в промышленной энергетике, электроснабжении, обслуживании электродвигателей, приводов и распределительных устройств. Прибор сочетает бесконтактное измерение тока через разъёмные клещи с функциями цифрового мультиметра и поддержкой гибкого токового датчика iFlex.

Технические характеристики

Ключевые параметры Fluke 376 FC охватывают величины, необходимые при проверке электрических установок, приводов и распределительных сетей:

• измерение сопротивления до 60 кОм,
• измерение частоты в токовых и напряженческих цепях,
• измерение ёмкости при диагностике электрических компонентов,
• режим True RMS для оценки несинусоидальных сигналов,
• категория электробезопасности CAT III 1000 В и CAT IV 600 В.

Принцип измерения

Основной токовый канал использует магнитное поле, создаваемое током в охваченном проводнике. Разъёмный магнитопровод позволяет производить измерение без разрыва цепи и последовательного подключения прибора к нагрузке. Для переменного тока применяется вычисление действующего значения сигнала, включая искажённые формы волны. При измерении постоянного тока прибор регистрирует составляющую магнитного поля, соответствующую направлению и величине тока. Перед работой в этом режиме выполняется обнуление для компенсации остаточной намагниченности и внешнего поля. Гибкий датчик iFlex предназначен для измерения переменного тока. Его петля охватывает проводник или шину там, где жёсткие клещи невозможно установить из-за ограниченного пространства. Диапазон до 2500 А позволяет контролировать высоконагруженные цепи без применения стационарных измерительных трансформаторов.

Конструктивные особенности

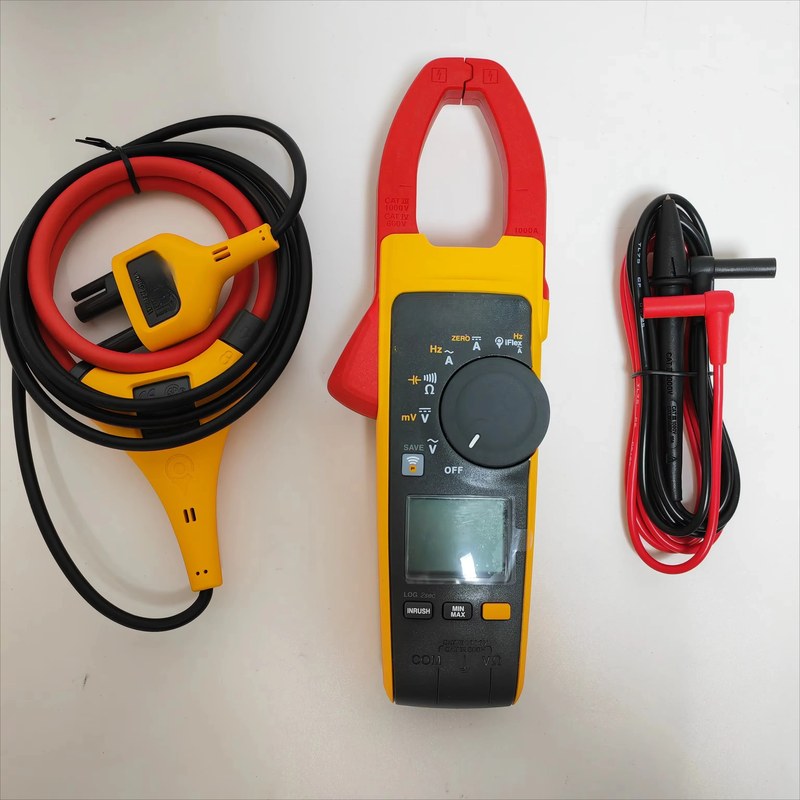

Корпус выполнен в переносном формате с раскрывающимися токовыми губками и поворотным переключателем режимов. Органы управления размещены на фронтальной панели и рассчитаны на работу одной рукой. Дисплей обеспечивает считывание результатов в стеснённых условиях, а подсветка облегчает работу внутри шкафов. Конструкция включает следующие элементы:

• разъём для подключения гибкого датчика iFlex,
• измерительные входы для работы в режиме мультиметра,
• цифровой дисплей с отображением текущего значения,
• кнопки удержания показаний и выбора дополнительных режимов,
• средства беспроводной передачи данных Fluke Connect,
• защитное исполнение для эксплуатации в промышленных электроустановках.

Работа с приводами и искажёнными сигналами

В современных электроприводах форма напряжения и тока часто отличается от синусоидальной из-за импульсной модуляции и коммутации силовых полупроводников. Функция True RMS позволяет получать действующее значение с учётом реальной формы сигнала. Встроенный фильтр нижних частот применяется в цепях с частотно-регулируемыми приводами, где высокочастотная составляющая способна искажать результат. Фильтрация помогает выделить параметр, относящийся к основной рабочей частоте двигателя. Режим пускового тока фиксирует кратковременные токовые броски при запуске электродвигателей, трансформаторов, компрессоров и другой нагрузки. Полученное значение используют при анализе срабатывания защитных аппаратов, оценке режима запуска и проверке соответствия фактической нагрузки возможностям коммутационного оборудования.

Области применения

Fluke 376 FC используется там, где требуется измерение тока без отключения нагрузки. Основные задачи включают:

• контроль токовой нагрузки кабельных линий и распределительных шин,
• проверку распределительных щитов и вводных устройств,
• контроль пусковых токов силового оборудования,
• поиск перегруженных фаз и несимметрии нагрузки,
• проверку цепей питания промышленной автоматики,
• измерение электрических параметров при техническом обслуживании.

Прибор удобен для мобильной диагностики благодаря сочетанию клещевого измерения и мультиметрических функций в одном корпусе. Гибкий датчик расширяет доступ к проводникам сложной конфигурации, а беспроводная передача данных упрощает наблюдение за изменяющимися параметрами. Прибор поддерживает быстрый переход между режимами измерения и подходит для последовательной проверки всех основных параметров одной электрической установки. Прочная конструкция, понятное управление и высокий уровень электробезопасности рассчитаны на регулярную эксплуатацию в промышленных условиях. True RMS, фильтр нижних частот и режим пускового тока повышают информативность контроля современных приводных систем.

Таким образом, Fluke 376 FC представляет собой универсальные токоизмерительные клещи для инженерной диагностики силовых электрических цепей, сочетающие широкий диапазон измерений, функции мультиметра, работу с датчиком iFlex и беспроводную передачу данных. Прибор применим для обслуживания распределительных сетей, электродвигателей, частотно-регулируемых приводов и промышленного электрооборудования, где требуется измерение тока без вмешательства в цепь. Компания «Олниса» осуществляет поставку Fluke 376 FC и другого промышленного измерительного оборудования.
