Калибратор токовой петли Fluke — точная проверка и настройка измерительных контуров

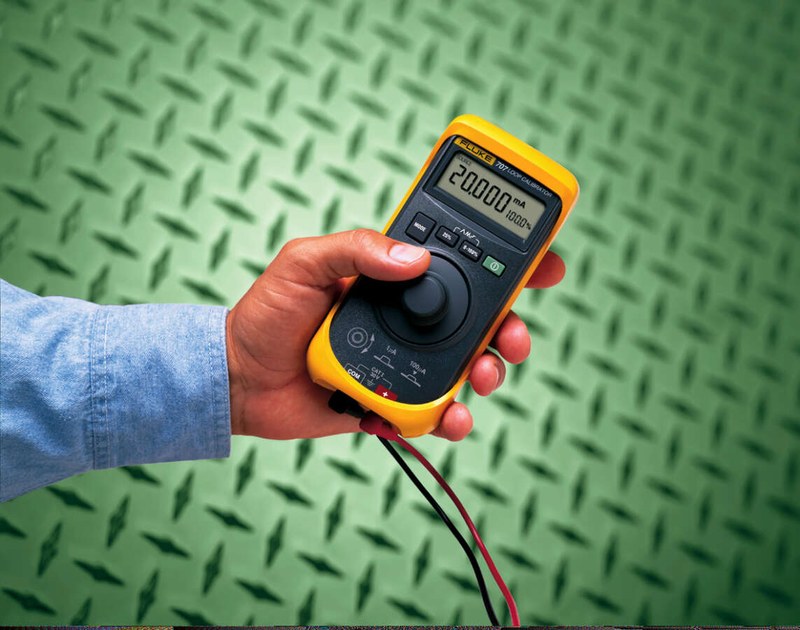

Калибратор токовой петли Fluke — переносной прибор для проверки каналов промышленной автоматики с унифицированным сигналом 4–20 мА. Он измеряет ток, воспроизводит заданный уровень и имитирует двухпроводный преобразователь. Можно раздельно испытывать датчик, линию, вход контроллера, регистратор или исполнительное устройство при наладке и обслуживании.

Технические характеристики

Параметры зависят от модели. При подготовке измерений учитывают пределы, точность, разрешение, допустимую нагрузку, защиту входов и стабильность сигнала. Ключевые характеристики включают:

• диапазон измерения и формирования тока, охватывающий уровни 4–20 мА,
• разрешение для фиксации малых отклонений сигнала,
• основную погрешность измерения и генерации,
• напряжение питания пассивного двухпроводного преобразователя,
• допустимое сопротивление нагрузки при генерации тока,
• категорию безопасности и допустимое напряжение,
• температурный диапазон эксплуатации и хранения,
• тип автономного питания и ресурс батареи.

Принцип формирования и измерения сигнала

В режиме измерения тракт определяет падение напряжения на прецизионном шунте и рассчитывает ток. Прибор включают в разрыв цепи: параллельное подключение миллиамперного входа нарушает контур. В режиме источника схема регулирует ток через нагрузку. При превышении допустимого сопротивления кабеля и входа фактическое значение становится заниженным. При имитации преобразователя калибратор работает как регулируемая токовая нагрузка, а питание подает внешний блок или контроллер. Функция loop power в отдельных моделях Fluke питает двухпроводный датчик и одновременно измеряет его выход. Два источника к одному контуру не подключают. Последовательность функциональной проверки включает:

• идентификацию схемы питания и допустимых электрических уровней,
• обесточивание цепи перед изменением соединений, если этого требует регламент объекта,
• подключение измерительных проводов к правильным гнездам прибора,
• выбор режима измерения, генерации или имитации,
• задание контрольных точек 0, 25, 50, 75 и 100 % диапазона,
• сопоставление команды с показанием контроллера или реакцией исполнительного механизма,
• расчет абсолютного и приведенного отклонения,
• восстановление штатной схемы и документирование результатов.

Возможности компонента

В измерительном контуре преобразователь изменяет ток пропорционально технологическому параметру, а приемный модуль переводит сигнал в единицы давления, температуры, расхода или уровня. Значение 4 мА соответствует нижней границе, отсутствие тока указывает на обрыв или потерю питания. Для измерения калибратор включают последовательно; при генерации он заменяет источник сигнала. К основным рабочим возможностям относятся:

• измерение постоянного тока в миллиамперной цепи,
• генерирование регулируемого сигнала для проверки приемной аппаратуры,
• имитация токового преобразователя с использованием внешнего питания петли,
• подача напряжения питания на двухпроводный датчик в моделях с соответствующей функцией,
• отображение результата в миллиамперах и процентах диапазона 4–20 мА,
• ступенчатое либо плавное изменение выходного уровня.

Диагностика токовой петли

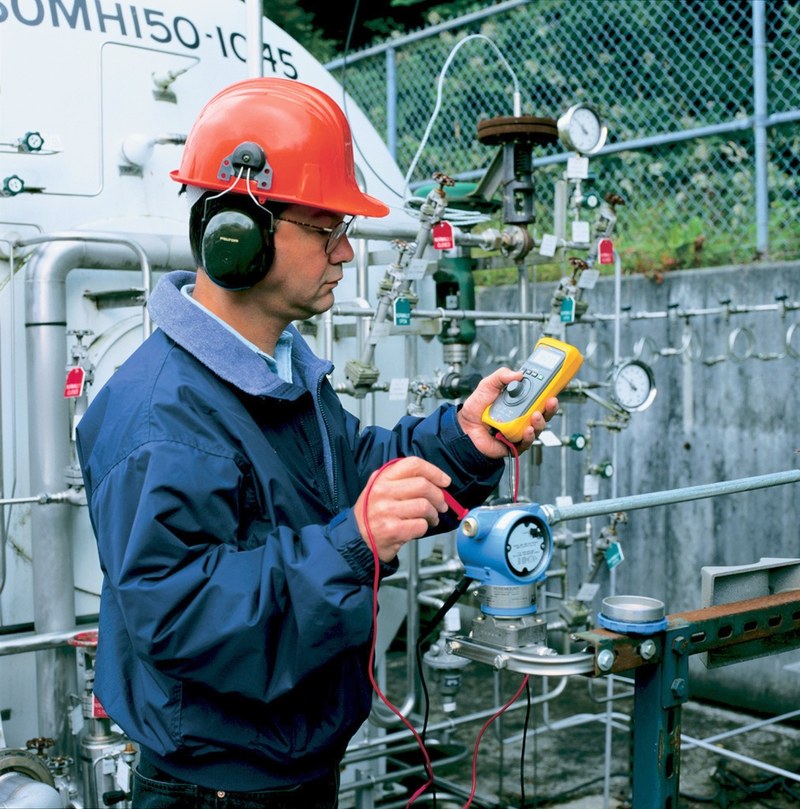

Диагностику выполняют последовательным разделением контура. Реальный ток сравнивают с показанием системы управления. Совпадение при неверном технологическом результате указывает на ошибку преобразования, диапазона или первичного датчика. При расхождении проверяют вход контроллера, масштабирование и соединения. Отсутствие тока требует контроля питания, полярности, кабеля и клемм. Для проверки входа ПЛК датчик заменяют источником тока. Несколько уровней позволяют оценить ноль, масштаб и линейность. Исполнительное устройство испытывают с учетом последствий: сигнал может открыть клапан, изменить частоту привода или активировать защиту. Работы выполняют с учетом блокировок.

Области применения

Калибратор применяют там, где токовый сигнал определяет точность регулирования и достоверность данных. Основные направления использования:

• наладка измерительных каналов автоматических систем управления,
• проверка преобразователей давления, температуры, расхода и уровня,
• тестирование аналоговых входов программируемых контроллеров,
• имитация управляющего сигнала для позиционеров и частотных приводов,
• поиск обрывов, неверной полярности и повышенного сопротивления линии,
• периодический контроль оборудования в рамках метрологического обслуживания,
• проверка сигнализации и логики срабатывания на заданных порогах.

Таким образом, калибратор токовой петли Fluke измеряет, формирует и имитирует сигнал, помогая локализовать неисправность между преобразователем, линией и системой управления. Правильный режим, учет нагрузки и соблюдение схемы обеспечивают достоверность проверки. Компания «Олниса» осуществляет поставку калибраторов Fluke как поставщик промышленного оборудования.
