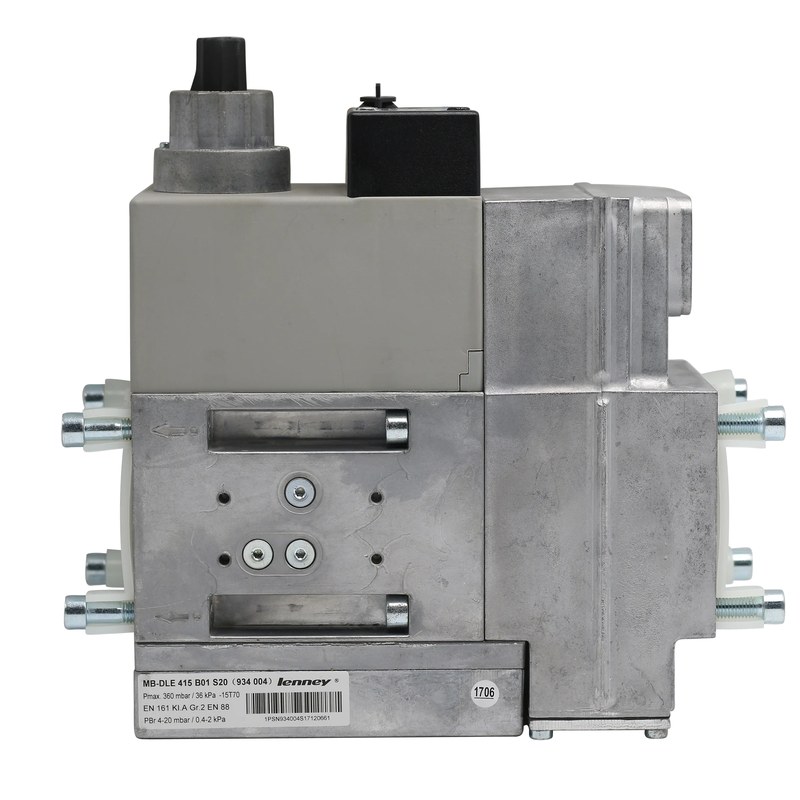

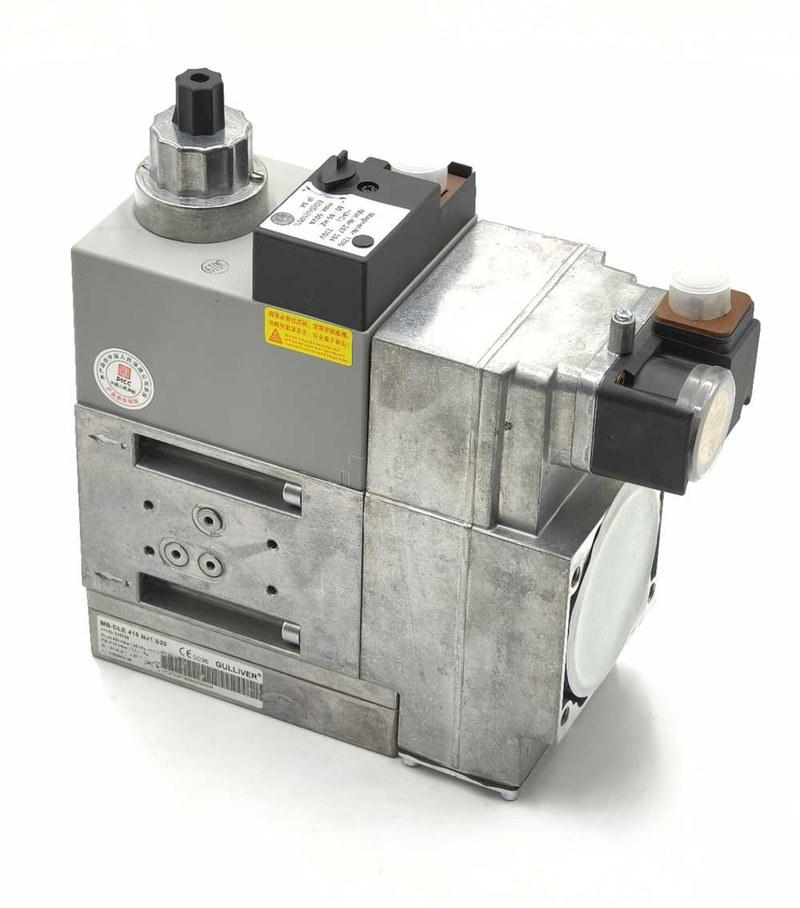

Мультиблок DUNGS MB-DLE 415 — контроль и безопасность газовой линии
Мультиблок DUNGS MB-DLE 415 представляет собой комбинированный газовый узел для регулирования и автоматического отсечения подачи топлива в горелочных системах. В одном корпусе объединены фильтр, регулятор давления и два последовательно установленных электромагнитных клапана. Такая компоновка уменьшает число отдельных элементов газовой рампы и соединений, при сохранении функций регулирования давления и автоматического перекрытия газового тракта.
Технические характеристики
При проектировании газовой рампы параметры мультиблока соотносят с расходом топлива, входным давлением, требуемым давлением перед горелкой и характеристиками управляющей цепи. Производительность зависит от гидравлических условий. Ключевые технические параметры и функции:
- тип устройства — комбинированный газовый мультиблок,
- серия — DUNGS MB-DLE 415,
- рабочая среда — совместимые газообразные топлива,
- встроенный фильтр — для защиты внутренних каналов и седел,
- регулирование — встроенным регулятором давления,
- запирание — двумя последовательно расположенными автоматическими клапанами,
- привод клапанов — электромагнитный,
- открытие — управляемое, с ограничением резкости начальной подачи,
- контроль — через предусмотренные точки отбора давления,
- назначение — автоматизированные газогорелочные установки.
Особенности конструкции
Корпус MB-DLE 415 служит общей газопроводящей основой для встроенных элементов. Внутренние каналы обеспечивают последовательное прохождение газа без соединения фильтра, регулятора и клапанов внешними участками трубопровода. Это уменьшает монтажную длину и число резьбовых стыков. Фильтр расположен перед регулирующей и запорной частями, защищая их от загрязнений. Регулятор содержит чувствительный элемент и регулирующий орган. Изменение выходного давления вызывает перемещение механизма, корректирующее проходное сечение. Клапаны расположены последовательно и выполняют независимое перекрытие потока. При снятии напряжения возвратные элементы переводят их в закрытое положение. Измерительные точки позволяют проверять давление без разборки. К основным конструктивным особенностям относятся:
- единый корпус для нескольких функций газовой рампы,
- последовательная двухклапанная схема отсечения,
- встроенный регулятор выходного давления,
- фильтр перед регулирующей и клапанной частью,
- электромагнитные исполнительные механизмы,
- возврат клапанов в закрытое положение при снятии питания,
- контрольные каналы для измерения давления,
- сервисный доступ к элементам, предусмотренным для обслуживания.
Принцип работы
В исходном состоянии, когда разрешающий сигнал отсутствует, клапаны закрыты и подача газа к горелке прекращена. После подтверждения автоматикой условий пуска на электромагнитные приводы поступает управляющее напряжение. Клапанная группа открывает тракт, после чего газ проходит через фильтр к регулирующей ступени и далее к горелке. Исполнение DLE предусматривает контролируемое открытие, уменьшающее резкий приток топлива в момент запуска. Регулятор поддерживает заданное выходное давление. При изменении расхода или входного давления чувствительный механизм изменяет проходное сечение регулирующего органа. Давление перед горелкой стабилизируется. Рабочая последовательность мультиблока:
- исходное закрытое состояние обоих клапанов,
- проверка разрешающих условий системой управления,
- подача напряжения на электромагнитные приводы,
- контролируемое открытие газового тракта,
- прохождение газа через фильтрующую ступень,
- стабилизация выходного давления регулятором,
- подача топлива к горелке в рабочем режиме,
- закрытие клапанов при останове, пропадании питания или защитном сигнале.
Монтаж и эксплуатационный контроль
Мультиблок устанавливают по направлению потока, указанному на корпусе. Трубопровод не должен передавать на корпус недопустимые механические нагрузки. Перед вводом в работу линию очищают от монтажных загрязнений, способных попасть на седла или в регулирующий механизм. После присоединения проверяют герметичность соединений, работу обоих клапанов и давление в контрольных точках. Настройку регулятора выполняют по показаниям измерительного прибора. Настройку подтверждают фактическим измерением давления. При эксплуатации контролируют фильтр, стабильность давления, герметичность запорной группы и реакцию клапанов на управляющий сигнал. Рост перепада давления на фильтрующем участке может указывать на загрязнение. Работы с газовой частью выполняют после отключения подачи топлива и снятия остаточного давления. При эксплуатации необходимо контролировать:
- соответствие входного давления допустимому диапазону исполнения,
- стабильность давления перед горелкой,
- герметичность корпуса и присоединений,
- закрытие каждого клапана при снятии управляющего напряжения,
- состояние фильтрующего элемента,
- исправность электрических соединений приводов,
- отсутствие загрязнений в контрольных каналах и штуцерах.
Таким образом, DUNGS MB-DLE 415 является интегрированным узлом газовой арматуры, объединяющим фильтрацию, регулирование давления и двойное автоматическое отсечение потока. Его конструкция предназначена для компактного построения газовой рампы, стабильной подачи топлива к горелке и быстрого закрытия линии при прекращении управляющего сигнала. Работоспособность устройства определяется корректностью монтажа, соответствием рабочих параметров выбранному исполнению, точной настройкой давления и регулярным контролем фильтра и клапанной части. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку мультиблоков DUNGS MB-DLE 415 для газогорелочных установок и технологических газовых систем.
