Пружинные клеммы Degson: удобное решение для быстрого электромонтажа

Пружинные клеммы Degson служат для соединения цепей управления, автоматизации, питания и обработки сигналов. Упругий металлический элемент удерживает провод без винтовой затяжки. Решение сокращает время монтажа и исключает подтяжку контакта после усадки жилы. Стабильность обеспечивает совместная работа пружины, токоведущей детали и корпуса. Номенклатура включает колодки для плат и штекерные соединители различных шагов и числа полюсов.

Технические характеристики

К ключевым параметрам пружинных клемм относятся:

• номинальный ток, ограничиваемый сечением токоведущей детали, площадью контакта и тепловым режимом,
• номинальное напряжение, связанное с изоляционными промежутками и категорией применения,
• диапазон сечений одножильных, многопроволочных и оконцованных проводников,
• шаг контактов, определяющий плотность размещения на плате или в составе модуля,
• число полюсов и возможность объединения позиций в многоконтактную группу,
• допустимая длина зачистки, обеспечивающая полный ввод жилы без открытого участка меди,
• температурный диапазон, заданный теплостойкостью корпуса и контактных материалов,
• ориентация ввода проводника относительно печатной платы или монтажной поверхности,
• способ установки, включая пайку в отверстия платы и фиксацию в ответной части,

• ресурс коммутационных циклов для разъёмных исполнений.

Расчёт ведут с запасом по току и температуре. Номинал клеммы рассматривают вместе с шириной печатной дорожки, плотностью цепей, температурой внутри шкафа и качеством подготовки жил. При групповом размещении взаимный нагрев может потребовать снижения нагрузки. Для импульсных цепей оценивают амплитуду и длительность токовых бросков.

Особенности конструкции

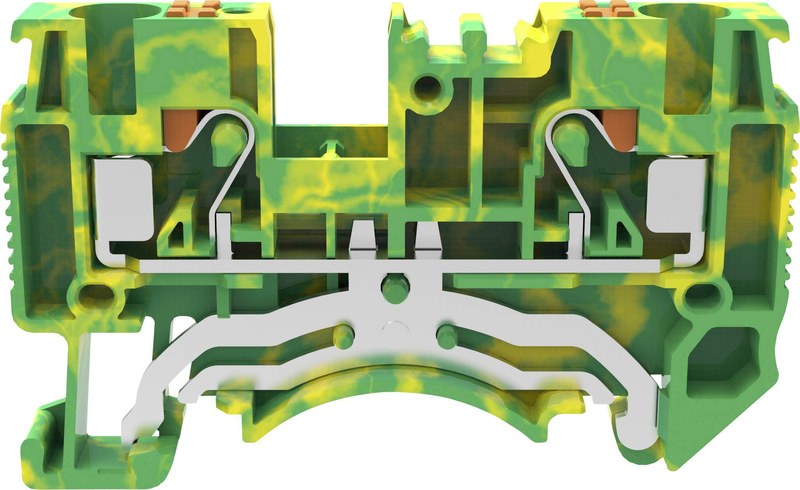

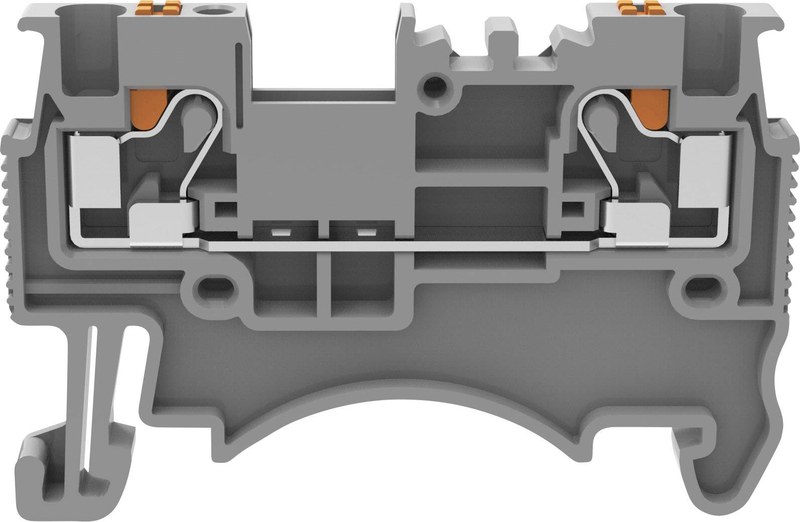

Основой зажима служит пружина, которая прижимает проводник к токоведущей шине. Она компенсирует изменение формы медной жилы при нагреве, охлаждении и длительной нагрузке, поддерживая давление без резьбовой пары. Проводящую часть выполняют из медного сплава с защитным покрытием, а пружину — из материала, рассчитанного на многократную упругую деформацию. Корпус разделяет соседние потенциалы, направляет провод и защищает контактный узел от касания. В зависимости от серии зажим открывается кнопкой, рычагом либо инструментом через технологическое окно. Это позволяет установить гибкую жилу без осевого усилия на плату. Контрольное отверстие применяют для измерения напряжения щупом. У штекерных вариантов розеточная и штыревая части разделяют полевую проводку и электронный модуль, позволяя заменить блок без демонтажа каждого проводника. Для корректного монтажа необходимо соблюдать следующие требования:

• зачищать изоляцию на длину, установленную для конкретной серии,
• не повреждать и не уменьшать число проволок гибкой жилы,
• применять наконечник только при его совместимости с диапазоном зажима,
• вводить проводник до упора, не оставляя оголённую медь вне корпуса,
• не помещать две жилы в один канал, если это прямо не разрешено изготовителем,
• исключать натяжение, изгибающий момент и вибрационную нагрузку на место соединения,
• проверять фиксацию умеренным контрольным усилием после закрытия пружины,
• соблюдать полярность, маркировку позиций и расстояния между цепями.

Принцип работы

При нажатии на привод пружина отклоняется и освобождает канал. Проводник вводят на заданную глубину, затем привод отпускают. Пружина прижимает жилу к шине и формирует газоплотную контактную область. Ток проходит через зону прижатия к выводу платы либо контакту ответной части. Низкое переходное сопротивление ограничивает локальный нагрев, а постоянное усилие сохраняет параметры при температурных циклах и механических воздействиях. Извлечение выполняют повторным открытием зажима, а не вытягиванием жилы с усилием. Это предотвращает повреждение пружины и поверхности проводника. Перед операцией цепь обесточивают и проверяют отсутствие опасного напряжения. Повторное подключение допускается после осмотра контактного участка; деформированный, окисленный или надрезанный конец следует обрезать и подготовить заново.

Области применения

Пружинная технология применяется там, где важны скорость сборки, плотность каналов и устойчивость контакта. Основные направления использования включают:

• контроллеры, модули ввода-вывода и платы промышленной автоматики,
• источники питания, преобразователи и устройства распределения постоянного тока,
• шкафы управления технологическими линиями и инженерными установками,
• системы освещения, климатического оборудования и диспетчеризации зданий,
• измерительные приборы, датчики и нормирующие преобразователи,
• охранные, пожарные и телекоммуникационные устройства с малоточными цепями,
• испытательные стенды и серийные изделия, требующие повторяемого монтажа.

Для платы проверяют посадочные размеры, диаметр отверстий, ориентацию выводов и профиль пайки. В шкафу учитывают доступ к приводу, маркировку и радиус изгиба кабеля. При вибрации провод закрепляют отдельно. В среде с конденсатом, пылью или активными веществами узел размещают в оболочке с требуемой степенью защиты.

Таким образом, пружинные клеммы Degson обеспечивают технологичное соединение проводников с постоянным прижимным усилием и подходят для печатных плат, модульной аппаратуры и систем автоматизации. Их надёжность достигается при согласовании номинальных параметров с нагрузкой, правильной подготовке жил, соблюдении условий пайки и защите проводки от механических усилий. Выбор следует выполнять по конкретной серии, учитывая шаг, число полюсов, допустимое сечение, ориентацию подключения и условия среды. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку пружинных клемм Degson для оснащения электротехнических и автоматизированных систем.
