Мультиметр-мегаомметр Fluke 1587 FC — точная диагностика электрооборудования и изоляции

Fluke 1587 объединяет мультиметр True RMS и измеритель сопротивления изоляции. Прибор контролирует параметры цепи, оценивает состояние диэлектрика и помогает локализовать неисправности. Модель применяется при обслуживании двигателей, кабелей, генераторов, распределительных устройств и автоматики.

Измерительные функции

В режиме мультиметра Fluke 1587 измеряет напряжение, ток, сопротивление, частоту, емкость и температуру, проверяет диоды и целостность цепи. Метод True RMS используется для искаженного переменного сигнала. Фильтр нижних частот ослабляет высокочастотную составляющую на выходе преобразователя частоты. В режиме мегаомметра формируется испытательное напряжение, измеряется ток утечки и рассчитывается сопротивление изоляции. Ступень воздействия выбирают по типу объекта. Цепь предварительно обесточивают и разряжают. При обнаружении постороннего напряжения прибор блокирует запуск теста, предотвращая ошибочное измерение и опасное воздействие на оператора.

Технические характеристики

Ниже приведены ключевые параметры, определяющие измерительные возможности модели:

• испытательное напряжение изоляции 50, 100, 250, 500 и 1000 В,
• диапазон измерения сопротивления изоляции от 0,01 МОм до 2 ГОм,
• измерение постоянного и переменного напряжения до 1000 В,
• измерение постоянного и переменного тока до 400 мА,
• измерение сопротивления низковольтным методом до 50 МОм,
• контроль частоты до 100 кГц,
• измерение электрической емкости до 9999 мкФ,
• измерение температуры термопарой типа K от −40 до +537 C,
• класс электробезопасности CAT III 1000 В и CAT IV 600 В,
• отображение переменного сигнала по методу True RMS.

Принцип измерения сопротивления изоляции

Прибор прикладывает к объекту заданное постоянное напряжение. Начальный отсчет определяется зарядным током емкости, абсорбцией в диэлектрике и сквозной утечкой. По мере заряда емкостная составляющая уменьшается, поэтому показание стабилизируется постепенно. Для воспроизводимости выдерживают установленную методикой длительность теста и не сопоставляют мгновенный отсчет со значением после выдержки. Измерение выполняют на обесточенном участке, отделенном от чувствительной электроники. После теста автоматический разряд уменьшает остаточный потенциал емкостного объекта. Щупы отсоединяют после подтверждения безопасного уровня на дисплее. Кабель или обмотку большой емкости дополнительно разряжают по эксплуатационному регламенту.

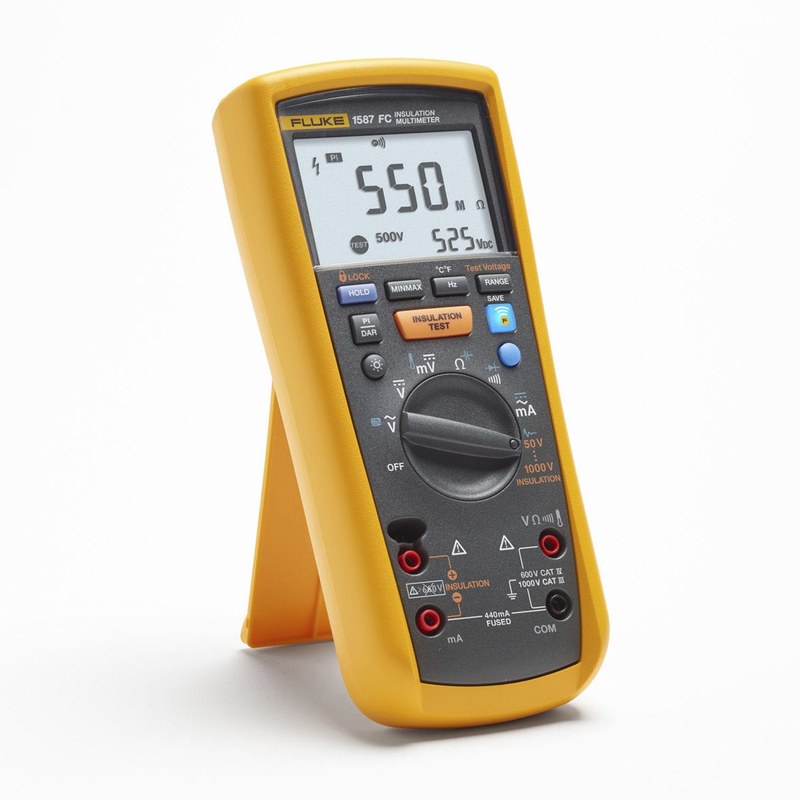

Особенности конструкции и управления

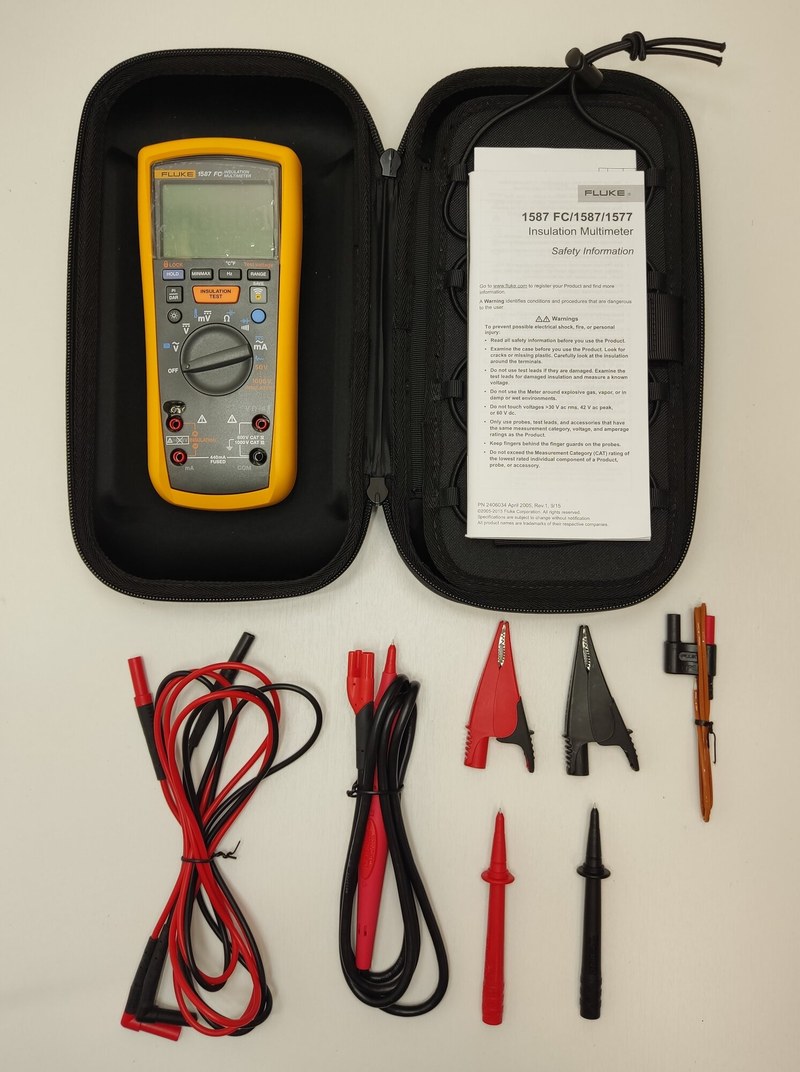

Корпус Fluke 1587 рассчитан на переносную эксплуатацию и снабжен поворотным переключателем. Раздельные гнезда снижают вероятность ошибочной коммутации. Дисплей с подсветкой облегчает считывание результата. Кнопки обеспечивают удержание показаний, регистрацию минимального и максимального значения, ручной выбор диапазона и доступ к дополнительным режимам. Предохранитель и входная защита соответствуют заявленной категории измерений. Щупы и зажимы должны иметь подходящие напряжение, категорию и исправную изоляцию. При повреждении проводов или неподходящем предохранителе работу прекращают.

Преимущества

Ключевые эксплуатационные преимущества Fluke 1587 связаны с организацией диагностических работ:

• совмещение базовых электрических измерений и контроля изоляции в одном корпусе,
• сокращение числа приборов, необходимых при выездном обслуживании,
• удобный переход от поиска электрической неисправности к испытанию диэлектрика,
• стабильное считывание несинусоидальных сигналов благодаря технологии True RMS,
• работа с частотно-регулируемыми приводами посредством встроенного фильтра,
• наглядное управление и подсветка дисплея для эксплуатации на объекте,
• автоматический разряд емкостной нагрузки после завершения испытания,
• пригодность для регламентного контроля и анализа изменения параметров во времени.

Области применения

Основными областями применения являются:

• плановое обследование обмоток асинхронных и синхронных двигателей,
• проверка силовых и контрольных кабелей перед вводом в эксплуатацию,
• диагностика генераторов, трансформаторов и распределительных устройств,
• поиск увлажнения, загрязнения и старения изоляционных материалов,
• контроль электронагревателей, катушек, контакторов и электромагнитов,
• проверка выходных цепей частотно-регулируемых приводов с использованием фильтра,
• измерение напряжения, частоты и температуры при ремонте оборудования,
• сопоставление результатов периодических испытаний для выявления деградации.

Таким образом, Fluke 1587 предназначен для комплексного контроля электроустановок. Пять испытательных напряжений, диапазон изоляции до 2 ГОм и функции True RMS-мультиметра позволяют проверять кабели, обмотки, приводы и распределительные цепи. Достоверность результата определяется выбором режима, соблюдением электробезопасности и сравнением данных при одинаковых условиях. Компания «Олниса» обеспечивает поставку Fluke 1587 как поставщик промышленного оборудования.
