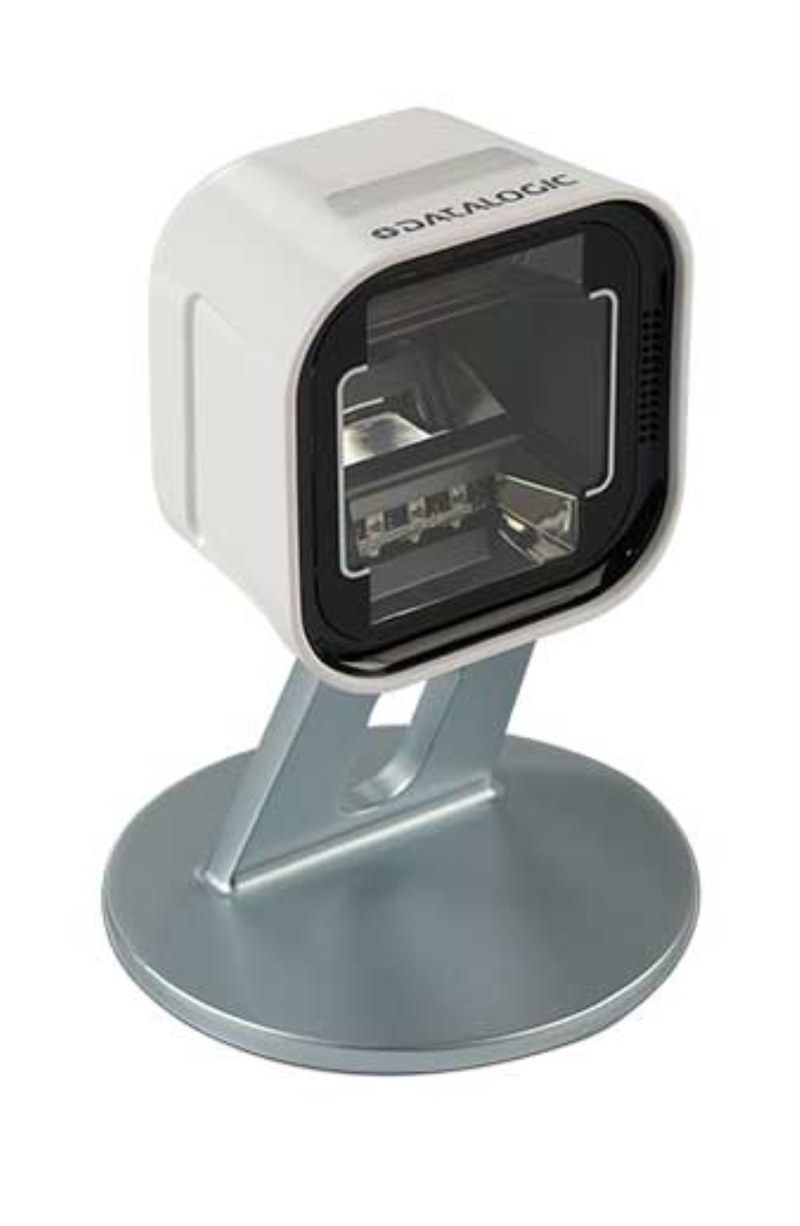

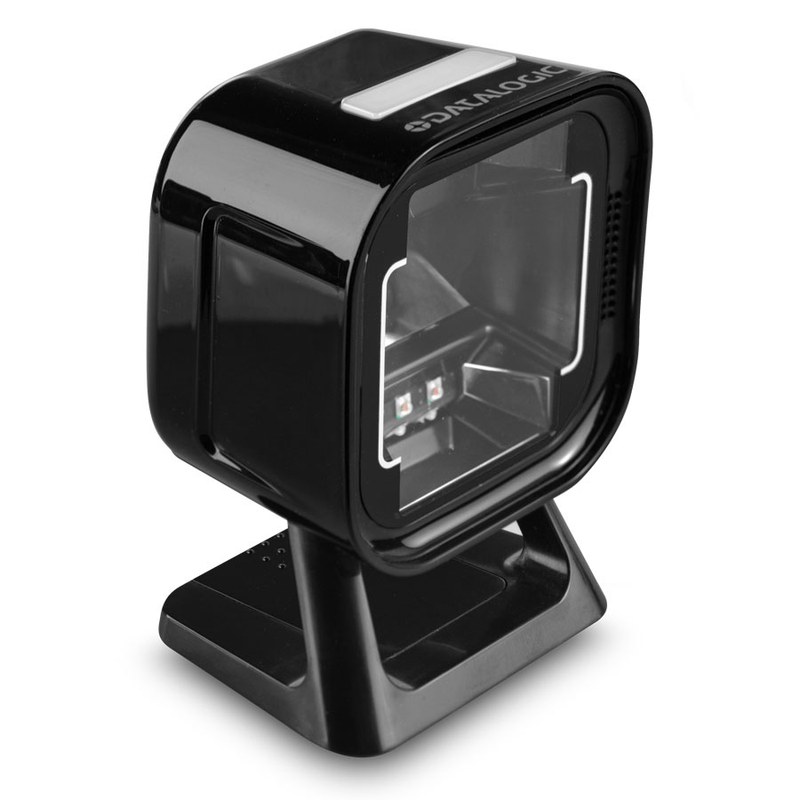

Сканер штрих-кода Datalogic Magellan — скорость и стабильность считывания данных
Datalogic Magellan — семейство стационарных сканеров для автоматической идентификации товаров в кассовых узлах. Оборудование рассчитано на интенсивное считывание линейных и двумерных кодов с упаковки, этикетки либо экрана. В линейку входят вертикальные, горизонтальные и встраиваемые исполнения, поэтому параметры определяются модификацией. Общая задача аппаратов состоит в быстром декодировании символики при различном направлении её движения относительно окна.
Принцип оптического считывания
В зависимости от исполнения Magellan применяет лазерную многоплоскостную либо имиджевую технологию. В лазерной системе развертка образует пересекающиеся линии, а фотоприёмный тракт преобразует отражённое излучение в последовательность штрихов и пробелов. Имиджевый модуль получает кадр, выделяет символ и восстанавливает закодированные данные. Этот способ обеспечивает распознавание 1D- и 2D-кодов независимо от ориентации, включая маркировку на дисплеях. Обработка выполняется внутри сканера. Алгоритмы анализируют контраст, геометрию, контрольные знаки и структуру символики. После проверки устройство передаёт результат хост-системе и формирует подтверждение. Временная блокировка повторного чтения предотвращает дублирование позиции при задержке товара в зоне обзора. Ключевые принципы работы включают:
- формирование пространственной зоны захвата перед окном,
- автоматическое обнаружение символики в поле зрения,
- нормализацию изображения или отражённого сигнала,
- декодирование данных и проверку структуры сообщения,
- передачу результата через настроенный интерфейс,
- индикацию успешного либо ошибочного чтения.
Технические характеристики
При проектировании кассового узла характеристики выбирают по типам маркировки, геометрии рабочего места, интенсивности потока и интерфейсу терминала. Для семейства характерны следующие функциональные параметры:
- чтение распространённых одномерных кодов розничного обращения,
- поддержка двумерной символики в имиджевых модификациях,
- всенаправленный захват кода без точного совмещения с лучом,
- распознавание этикеток на бумаге и изображений на экранах,
- автоматический режим непрерывного сканирования,
- звуковая и визуальная индикация результата,
- подключение по USB, RS-232 или кассовым интерфейсам в зависимости от версии,
- программируемое форматирование передаваемых данных.
Особенности конструкции
Корпус Magellan рассчитан на размещение у кассира или в кассовой мебели. Вертикальные модели ставят на рабочей поверхности, горизонтальные монтируют заподлицо со столешницей. Биоптические аппараты объединяют две зоны считывания; отдельные конфигурации совмещаются с весовым модулем. Такая компоновка сокращает повторные движения при обработке нестандартной упаковки. Основные конструктивные элементы представлены следующим составом:
- оптическое окно с устойчивой к регулярной очистке поверхностью,
- осветительный либо лазерный формирующий модуль,
- фотоприёмник или матричный сенсор,
- процессорный блок декодирования,
- интерфейсный узел связи с кассовой системой,
- средства звуковой и световой сигнализации,
- основание или монтажная рама для заданного способа установки.
Встроенное ПО хранит параметры символик, префиксы, суффиксы и режим индикации. Настройку выполняют служебными кодами. После изменения проверяют формат данных в кассовом приложении.
Интерфейсы и интеграция
Последовательность ввода в эксплуатацию включает:
- механическую установку без перекрытия зоны обзора,
- подключение штатного кабеля к обесточенному оборудованию,
- выбор требуемого интерфейсного профиля,
- активацию используемых типов символики,
- задание префиксов, суффиксов и правил форматирования,
- проверку контрольных знаков и длины сообщения,
- тестирование на реальных этикетках и в целевом приложении.
Области применения
Оборудование семейства применяется там, где требуется быстрое стационарное считывание при повторяющемся потоке объектов. Основные варианты использования:
- кассовые линии продовольственной и непродовольственной розницы,
- стойки обслуживания и пункты выдачи заказов,
- аптечные кассы и специализированные торговые участки,
- узлы проверки цены и регистрации товара,
- приёмные зоны складов с настольной обработкой упаковок,
- системы учёта, использующие бумажные и электронные идентификаторы.
Таким образом, сканеры штрихкода Datalogic Magellan представляют собой стационарные средства автоматической идентификации для кассовых и учётных процессов. Эффективность конфигурации определяется согласованием оптики, поддерживаемых кодов, интерфейса, монтажа и качества этикеток. Корректная настройка сообщения и контроль окна обеспечивают устойчивую связь маркировки с информационной системой. Компания «Олниса» осуществляет поставку Datalogic Magellan как поставщик промышленного оборудования.
