Реле Dwyer: надежный контроль параметров в промышленных системах

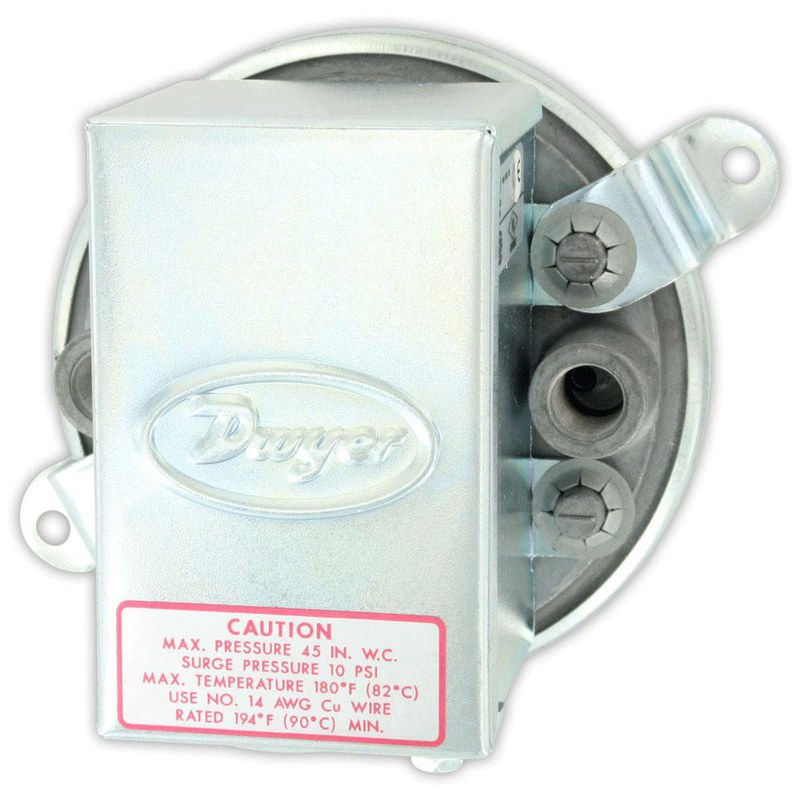

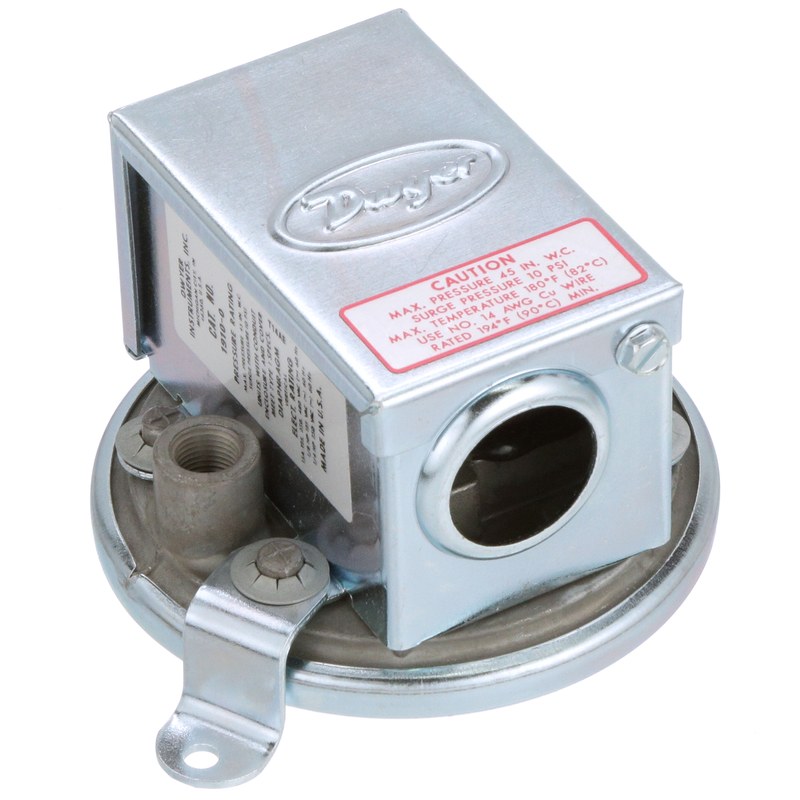

Реле Dwyer применяются в промышленной автоматике для контроля давления, разрежения и перепада давления с выдачей дискретного электрического сигнала при достижении установленного порога. В качестве конкретного исполнения рассматривается дифференциальное реле Dwyer Series 1910, модель и код заказа 1910-00. Устройство предназначено для воздуха и совместимых неагрессивных газов, применяется для контроля фильтров, вентиляторов и воздуховодов. Его функция состоит не в непрерывном измерении давления, а в фиксации перехода параметра через заданную уставку. Механический принцип действия позволяет формировать контактный сигнал для цепей блокировки, сигнализации и управления без отдельного электронного преобразователя.
Технические характеристики
Dwyer 1910-00 относится к механическим дифференциальным реле давления. Для применения важны контролируемая величина, уставка, среда и схема подключения. Ключевые характеристики исполнения:
- серия — Dwyer 1910,
- модель и код заказа — 1910-00,
- контролируемая величина — перепад давления между двумя точками,
- рабочая среда — воздух и неагрессивные газы,
- принцип преобразования — механическое воздействие перепада на чувствительный элемент,
- выход — дискретное переключение электрической контактной группы,
- задание порога — механическая регулировка уставки,
- пневматическое подключение — порты высокого и низкого давления,
- назначение — сигнализация, блокировка или подтверждение состояния оборудования.
Реле применяется там, где системе достаточно двоичного признака: перепад ниже установленного значения либо достиг порога переключения. Контакт используется в релейной логике при допустимой нагрузке.
Особенности конструкции
Конструкция Dwyer 1910-00 объединяет две пневматические полости, чувствительный элемент, передаточный узел, регулирующий механизм и электрический переключатель. Давление подводится раздельно к портам высокого и низкого давления. Разность воздействий создает усилие на чувствительном элементе. Его перемещение передается на переключающий узел, который изменяет состояние контактов при достижении заданной точки. Для корректной работы импульсные линии должны быть герметичными, без перегибов и засорений. Порт высокого давления подключают к точке с большим статическим давлением, низкий — к зоне с меньшим значением. Ошибка подключения нарушает логику контроля. Регулировочный механизм задает перепад, при котором происходит переключение. Уставка должна соответствовать технологически значимому состоянию объекта. Для фильтра это допустимое сопротивление, для вентиляционной установки — подтверждение потока. Уставку выбирают так, чтобы штатные пульсации давления не вызывали ложных команд. Механическому реле свойственна разница между точкой срабатывания и точкой возврата. После переключения контакты возвращаются в исходное состояние после соответствующего изменения перепада. При наладке проверяют оба направления изменения давления. Конструктивные особенности:
- раздельное подключение высокого и низкого давления,
- механическое преобразование перепада в перемещение,
- регулируемая точка срабатывания,
- контактный дискретный выход,
- отсутствие необходимости в цифровой настройке,
- возможность включения в локальные цепи автоматики,
- работа без формирования аналогового измерительного сигнала.
Принцип работы
Рабочий цикл начинается с передачи давления по импульсным линиям в две полости реле. Если разность давлений ниже установленной уставки, чувствительный механизм удерживает контактную систему в исходном положении. При увеличении перепада результирующее усилие возрастает. При достижении уставки механизм воздействует на переключатель. Контакты меняют состояние и формируют сигнал для внешнего оборудования. Последовательность преобразования параметра:
- отбор давления в двух контролируемых точках,
- передача давления по импульсным линиям к реле,
- формирование дифференциального усилия на чувствительном элементе,
- сопоставление механического воздействия с установленной уставкой,
- перемещение привода контактного узла,
- переключение электрической цепи при достижении порога,
- возврат контактов после снижения перепада.
При контроле фильтра порт высокого давления подключают перед фильтрующим элементом, а низкого — после него. По мере накопления загрязнений сопротивление фильтра возрастает, поэтому перепад увеличивается. Достижение уставки вызывает переключение контактов и позволяет сформировать сигнал обслуживания. При контроле вентилятора схема отбора давления выбирается так, чтобы работа агрегата создавала устойчивый перепад. Исчезновение потока переводит реле в состояние, соответствующее отсутствию подтвержденной циркуляции. Результат зависит от точек отбора. Их не размещают в зонах выраженных завихрений или нестабильного локального давления без проектного обоснования. Импульсные трубки должны сохранять проходное сечение; конденсат или загрязнения способны исказить передаваемое давление. Электрическое включение выбирают по логике системы. Контакт может служить источником разрешающего сигнала, аварийного признака или команды для промежуточного реле и входа контроллера. Dwyer 1910-00 выполняет пороговую функцию и не заменяет измерительный преобразователь там, где требуется непрерывная регистрация давления или регулирование по аналоговому сигналу.
Таким образом, Dwyer Series 1910, модель 1910-00, представляет собой механическое дифференциальное реле давления для дискретного контроля воздушных и газовых систем. Устройство преобразует разность давлений в механическое перемещение и переключает электрические контакты при достижении установленной уставки. Оно применяется для контроля загрязнения фильтров, подтверждения работы вентиляционного оборудования и формирования защитных или разрешающих сигналов. Работоспособность контура определяется правильным подключением портов, герметичностью импульсных линий, корректной уставкой и проверкой срабатывания. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку реле Dwyer.
