Термопара Fluke — надежный датчик температуры для промышленной диагностики
Термопара Fluke представляет собой контактный температурный пробник типа K с открытым измерительным спаем. Изделие применяется совместно с приборами, имеющими вход для термопары K. Его назначение состоит в преобразовании разности температур между рабочим и опорным спаями в термоэлектрическое напряжение, которое измерительный прибор пересчитывает в температурное значение. Открытый чувствительный узел имеет малую тепловую инерцию, поэтому P/N 773135 пригоден для контроля воздуха, газовых потоков и чистых неагрессивных поверхностей. Отсутствие защитной оболочки требует учитывать механические, электрические и химические условия объекта, совместимость входа и качество теплового контакта.
Технические параметры
Термопара используется при диагностике систем вентиляции, отопительного оборудования, электронных узлов, лабораторных установок и технологических аппаратов. Пробник ориентирован на оперативные измерения там, где важны быстрый отклик и возможность разместить чувствительный спай в ограниченном пространстве. Ключевые характеристики исполнения:
- тип термопары — K,
- обозначение изделия — Fluke 80PK-1,
- номер поставляемой позиции — P/N 773135,
- измерительный диапазон — от −40 до +260 C,
- чувствительный элемент — открытый сварной спай,
- подключение — миниатюрный термопарный разъем,
- назначение — измерение температуры газов, воздуха и доступных поверхностей,
- допустимый электрический потенциал объекта — не более 24 В переменного тока или 60 В постоянного тока.
Принцип термоэлектрического преобразования
Работа датчика основана на эффекте Зеебека. Два проводника из разнородных сплавов соединены в рабочем спае; при различии температур рабочего узла и контактной зоны разъема в цепи возникает термоэлектродвижущая сила. Ее величина нелинейно зависит от разности температур. Измерительный прибор регистрирует сигнал милливольтового уровня, определяет температуру опорной зоны с помощью встроенного датчика, выполняет компенсацию холодного спая и применяет характеристику термопары K. Измерительная последовательность включает следующие процессы:
- теплообмен между контролируемой средой и открытым спаем,
- формирование термоэлектрического напряжения в паре проводников,
- передачу сигнала по компенсационной цепи без изменения типа материалов,
- измерение температуры около входных контактов прибора,
- компенсацию опорного спая,
- линеаризацию зависимости напряжения от температуры,
- вывод рассчитанного результата в выбранных единицах.
Полярность подключения имеет принципиальное значение. Перестановка термоэлектродов изменяет знак полезного сигнала и создает заметную ошибку. Обычный медный удлинитель образует дополнительные переходы между разными металлами. Поэтому линию увеличивают совместимым термопарным или компенсационным проводом типа K, применяя разъемы с соответствующими контактными материалами.
Особенности конструкции

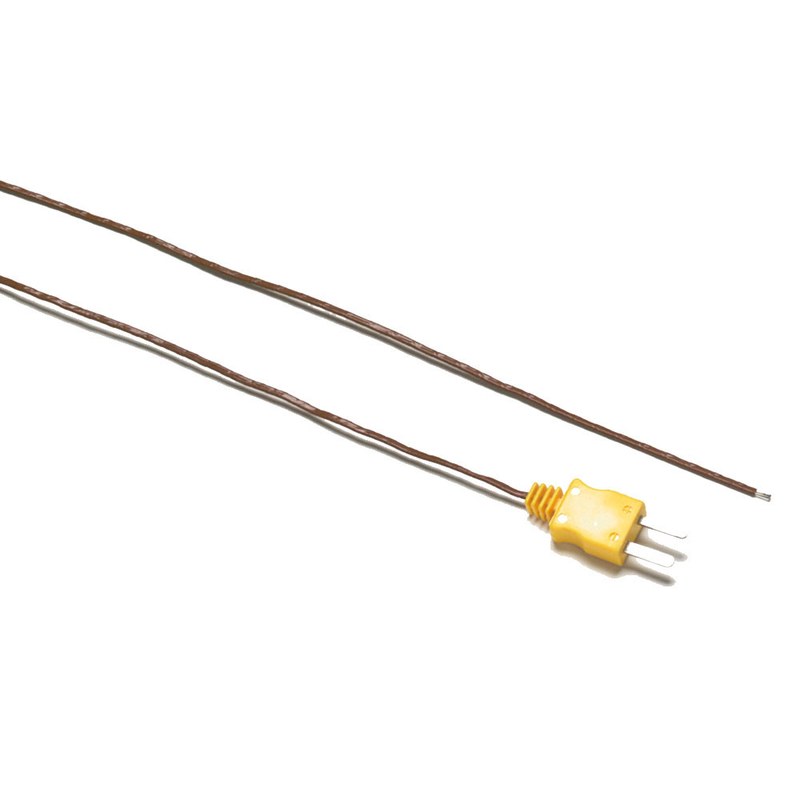

Чувствительный конец Fluke 80PK-1 образован сваренным соединением тонких термоэлектродов. Малая масса узла ускоряет установление показаний, поскольку для изменения его температуры требуется сравнительно небольшое количество теплоты. Гибкий провод позволяет вводить спай в воздушный канал, размещать его возле компонента или временно фиксировать на контролируемой поверхности. Миниатюрный штекер сохраняет полярность соединения и обеспечивает прямое подключение к совместимому прибору. Открытый спай электрически не изолирован от объекта. Это ускоряет реакцию, но ограничивает применение на токоведущих деталях и в средах, вызывающих коррозию или замыкание. Тонкие проводники чувствительны к растяжению, перегибу и истиранию. Зонд не предназначен для прокалывания твердых материалов, работы под давлением или постоянного монтажа в трубопроводе без защитной арматуры.
Эксплуатация и контроль исправности
Перед работой осматривают изоляцию, штекер и сварной спай, затем проверяют реакцию датчика на изменение температуры. Скачки, нестабильность или значение, близкое к температуре входа независимо от нагрева, могут указывать на повреждение цепи. Целостность омметром контролируют после отключения пробника от прибора и объекта. Практический порядок эксплуатации включает следующие действия:
- проверку совместимости датчика и измерительного входа,
- выбор в настройках прибора термопары K,
- размещение спая в репрезентативной точке объекта,
- защиту провода от натяжения, острых кромок и горячих деталей,
- ожидание стабилизации показаний,
- регистрацию результата вместе с условиями измерения,
- очистку без повреждения спая и изоляции,
- хранение кабеля без тугих витков и перегибов.
Таким образом, термопара, является быстродействующим датчиком типа K для контактного контроля в пределах от −40 до +260 C. Открытый спай оперативно реагирует на нагрев, но требует защиты от электрического потенциала, агрессивной среды и нагрузки. Точность зависит от всего измерительного канала, компенсации холодного спая и стабильности теплового контакта. Компания «Олниса» осуществляет поставку термопар Fluke и другого промышленного оборудования. Поставка организуется для единичных позиций и партий, предназначенных для эксплуатации, ремонта и оснащения производственных объектов.
