Трехходовой клапан ESBE 3F 65 11100800 — фланцевое управление потоками в системах отопления

ESBE 3F 65 11100800 — трехходовой поворотный клапан для смешивания или разделения потоков теплоносителя в системах отопления и охлаждения. Модель рассчитана на трубопроводы DN65 и применяется в контурах, где необходимо изменять направление движения жидкости либо получать требуемую температуру за счет соединения двух потоков. Фланцевое исполнение делает клапан подходящим для стационарных инженерных систем с достаточно высоким расходом. Пропускная способность Kvs 90 м³/ч позволяет применять ESBE 3F 65 в котельных, тепловых пунктах, насосных контурах и других гидравлических узлах.

Технические характеристики

Основные параметры ESBE 3F 65 11100800:

• артикул — 11100800,
• модель — 3F 65,
• тип — трехходовой поворотный клапан,
• номинальный диаметр — DN65,
• Kvs — 90 м³/ч,
• класс давления — PN6,
• максимальный перепад давления — 50 кПа,
• присоединение — фланцевое EN 1092-2,
• температура среды — от −10 до +110 °C,
• корпус — чугун EN-JL 1030,
• уплотнения — EPDM,
• масса — около 10 кг.

Особенности конструкции

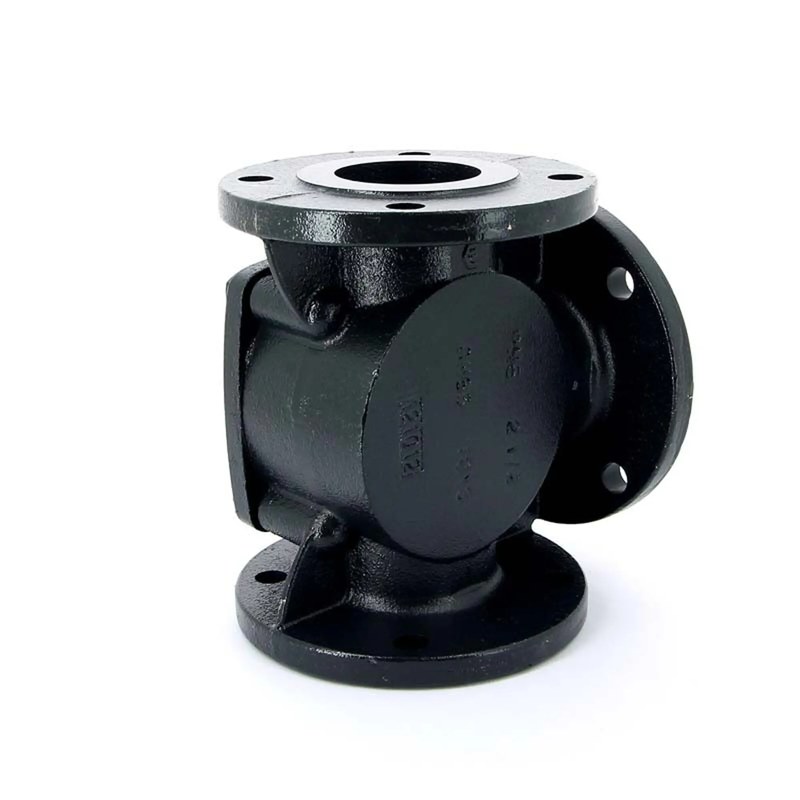

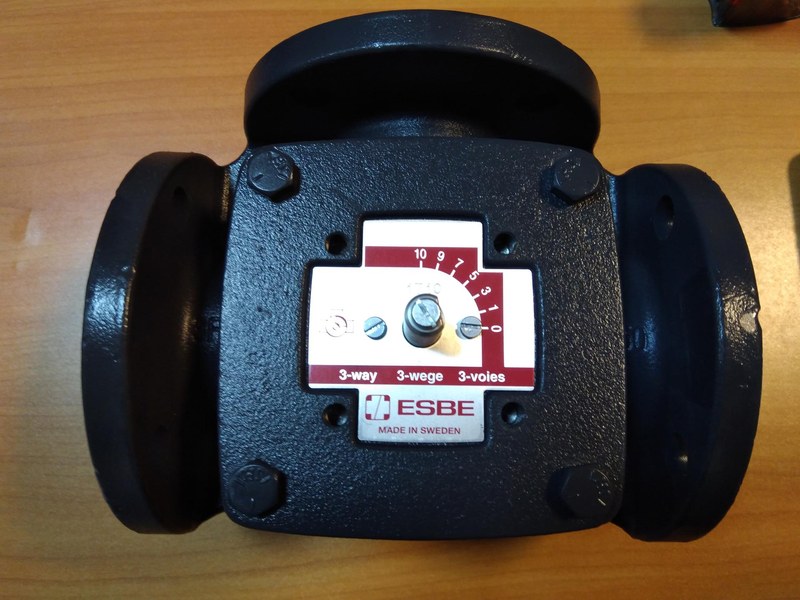

Корпус ESBE 3F 65 изготовлен из чугуна и рассчитан на фланцевое включение непосредственно в трубопровод. Три патрубка позволяют использовать один и тот же клапан как в смесительной, так и в распределительной схеме. Внутри расположен поворотный регулирующий элемент из латуни и нержавеющей стали. Его положение определяет, какая часть потока проходит через каждый канал. Шток выведен наружу и может управляться вручную либо совместимым электроприводом ESBE. Положение внутреннего элемента связано с ориентацией штока, что упрощает визуальный контроль при монтаже и обслуживании. Для DN65 применяется латунная втулка DZR, а герметизация выполняется EPDM-кольцами. Конструкция рассчитана на длительную работу с водой, а также водно-гликолевыми смесями с содержанием гликоля до 50%.

Принцип работы

Работа ESBE 3F 65 11100800 основана на изменении проходного сечения трех соединенных каналов посредством поворота внутреннего регулирующего элемента. В смесительной схеме два входящих потока поступают к клапану с разных сторон. Поворот штока изменяет их соотношение, после чего объединенная жидкость выходит через третий патрубок. Такой принцип позволяет, например, смешивать горячую воду из котлового контура с более холодной водой обратной линии и получать теплоноситель требуемой температуры. В распределительном режиме процесс выполняется наоборот. Один входящий поток разделяется между двумя выходами, а положение внутреннего элемента определяет долю жидкости, направляемую по каждому направлению. Если клапан оснащен электроприводом, положение штока меняется автоматически по команде системы управления. Контроллер может ориентироваться на температуру теплоносителя и постепенно открывать один канал, одновременно прикрывая другой.

Области применения

Ключевыми направлениями применения ESBE 3F 65 11100800 являются:

• котельные установки,
• центральные тепловые пункты,
• системы отопления,
• контуры охлаждения,
• смесительные насосные узлы,
• регулирование температуры теплоносителя,
• системы с теплообменниками,
• распределение потоков между контурами,
• промышленные системы теплоснабжения,
• вентиляционные установки с водяными теплообменниками,
• крупные инженерные сети зданий,
• модернизация существующих регулирующих узлов.

Компания «Олниса» помогает организовать закупку трехходового клапана ESBE 3F 65 с артикулом 11100800 для отопительных и технологических систем. При оформлении заказа можно уточнить характеристики клапана и подходящее исполнение привода. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно приобрести клапаны ESBE и другие компоненты инженерных систем в рамках одной поставки.

Преимущества

Основными преимуществами ESBE 3F 65 являются:

• надежная чугунная конструкция,
• плавное регулирование потоков,
• возможность смешивания и распределения,
• удобное фланцевое подключение,
• совместимость с автоматическими приводами,
• пригодность для крупных гидравлических контуров,
• стабильная работа при длительной эксплуатации,
• простая интеграция в существующую систему,
• небольшие требования к обслуживанию,
• возможность работы с водно-гликолевыми смесями,
• понятный принцип регулирования,
• долговечность при правильном подборе и монтаже.

Таким образом, ESBE 3F 65 11100800 — трехходовой фланцевый клапан DN65 с пропускной способностью Kvs 90 м³/ч, рассчитанный на смешивание и разделение потоков в отопительных и охлаждающих системах. Поворотная конструкция позволяет плавно изменять соотношение расходов, а возможность установки электропривода делает клапан подходящим для автоматизированного регулирования температуры и распределения теплоносителя.
