Трехфазное реле напряжения DigiTOP VP-3F40A — надежная защита электросети
Трехфазное реле напряжения DigiTOP применяется для контроля сети 380/400 В и отключения нагрузки при выходе напряжения за допустимые пределы, обрыве фазы, нарушении чередования фаз или выраженной несимметрии. Устройство устанавливается в распределительных щитах между питающей линией и силовым оборудованием. Аппарат применяют с электродвигателями, насосами, компрессорами, вентиляционными установками и другой техникой, чувствительной к качеству трехфазного питания.
Технические характеристики

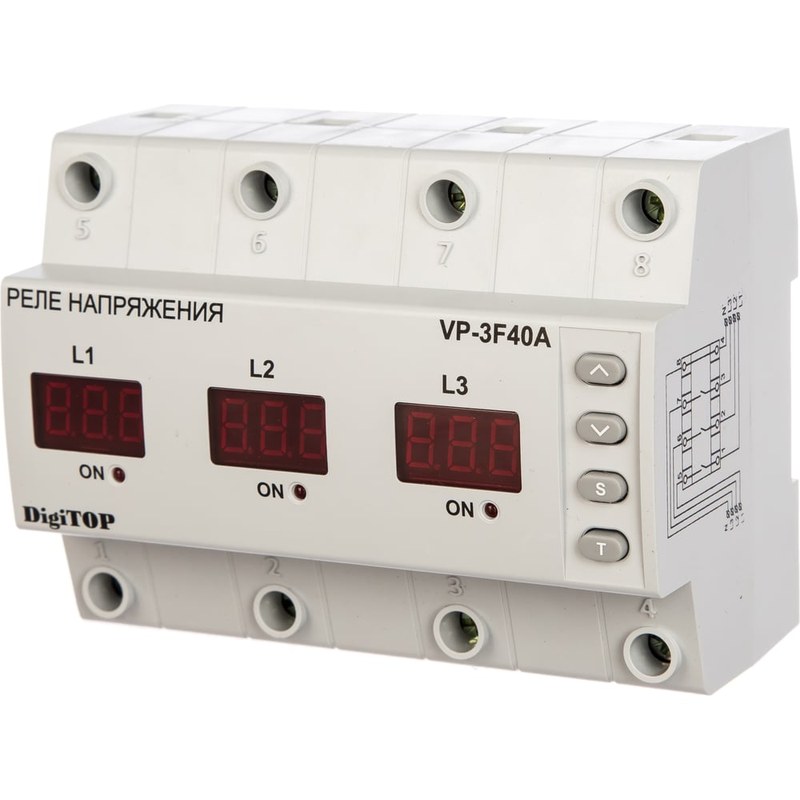

Важны верхний и нижний пороги напряжения и алгоритм обработки аварийных режимов. В качестве характерного примера можно рассматривать DigiTOP VP-3F40A — трехфазное реле для сетей переменного тока, рассчитанное на щитовой монтаж. Ключевые параметры и функции:
- номинальная сеть — трехфазная 380/400 В, 50 Гц,
- контроль фазных напряжений относительно нейтрали,
- регулируемые границы минимального и максимального напряжения,
- контроль обрыва одной из фаз,
- контроль последовательности чередования фаз,
- реакция на опасную несимметрию напряжений,
- настраиваемая задержка повторного включения,
- цифровая индикация параметров сети,
- монтаж на DIN-рейку.
Пороговые значения согласуют с допустимым диапазоном нагрузки. Для электродвигателей опасны пониженное напряжение и несимметрия, увеличивающие ток и нагрев обмоток. Настройки выбирают с учетом режима защищаемого оборудования.
Принцип контроля трехфазной сети
Реле непрерывно измеряет напряжение по каждой фазе и сравнивает значения с пределами. При нормальной сети выходной узел удерживает нагрузку во включенном состоянии либо подает разрешение на катушку внешнего контактора. При выходе контролируемого параметра за допустимый диапазон формируется команда отключения. После восстановления сети включение выполняется по окончании заданной выдержки. Контролируемые аварийные состояния:
- снижение напряжения ниже установленного уровня,
- повышение напряжения выше заданного предела,
- исчезновение одной из фаз,
- неправильная последовательность фаз,
- недопустимая асимметрия напряжений,
- провалы или скачки, сохраняющиеся дольше времени реакции.
Контроль чередования фаз важен для приводов, у которых изменение последовательности L1-L2-L3 вызывает реверс вращения. Обрыв одной фазы при работе двигателя создает несимметричный режим и рост токов в оставшихся фазах. Реле напряжения не заменяет тепловую или токовую защиту, но предотвращает часть аварий на уровне питающей сети.
Особенности конструкции

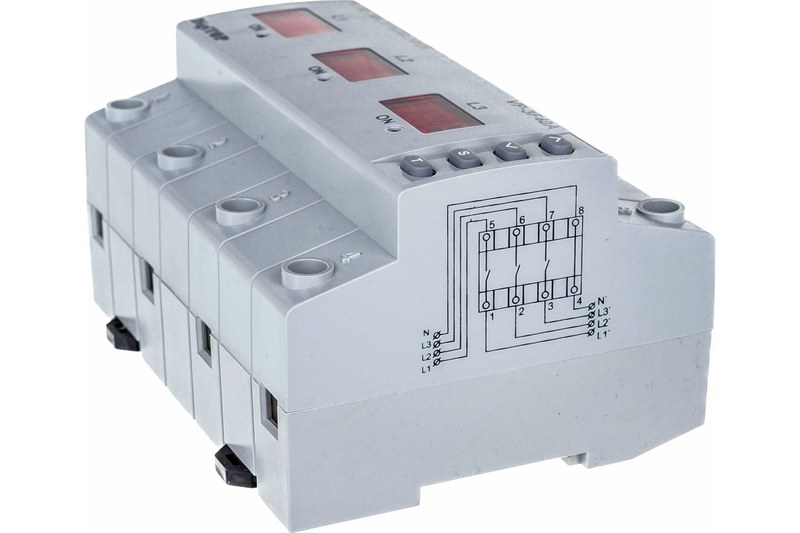

Корпус реле рассчитан на установку в модульном щите рядом с автоматическими выключателями и контакторами. На лицевой панели размещаются цифровая индикация и органы настройки. Клеммы служат для подключения фаз, нейтрали и выходной цепи. Электронный измерительный тракт обрабатывает входные сигналы, а микроконтроллер сопоставляет их с заданными порогами. Основные конструктивные узлы:
- цепи измерения трех фаз,
- электронный блок обработки сигналов,
- микроконтроллерный модуль,
- цифровой индикатор,
- кнопочные органы настройки,
- выходной коммутационный узел,
- клеммные соединения,
- корпус для DIN-рейки.
Области применения
Типовые области использования:
- насосные станции,
- вентиляционные и климатические установки,
- компрессорные агрегаты,
- трехфазные электродвигатели,
- станочное оборудование,
- холодильные установки,
- распределительные щиты,
- инженерные системы зданий.
При проектировании учитывают селективность с автоматическими выключателями, наличие защиты двигателя, параметры контактора и требования к безопасному восстановлению питания. Реле контролирует состояние сети, но не заменяет защиту от короткого замыкания, перегрузки, утечки тока или перегрева.
Таким образом, трехфазное реле напряжения DigiTOP является специализированным аппаратом контроля питающей сети. Оно отслеживает отклонения напряжения, обрыв фазы, нарушение фазовой последовательности и опасную несимметрию, обеспечивая отключение нагрузки и выдержку времени перед повторным включением. Оптимальная схема применения предусматривает совместную работу реле с автоматическим выключателем, контактором и специализированной защитой электродвигателя. Компания «Олниса» осуществляет поставку трехфазных реле напряжения DigiTOP и другого промышленного электрооборудования для распределительных щитов, систем автоматики и инженерной инфраструктуры. Поставка выполняется для единичных позиций и комплектных потребностей предприятий.
